B660 Steel Legend

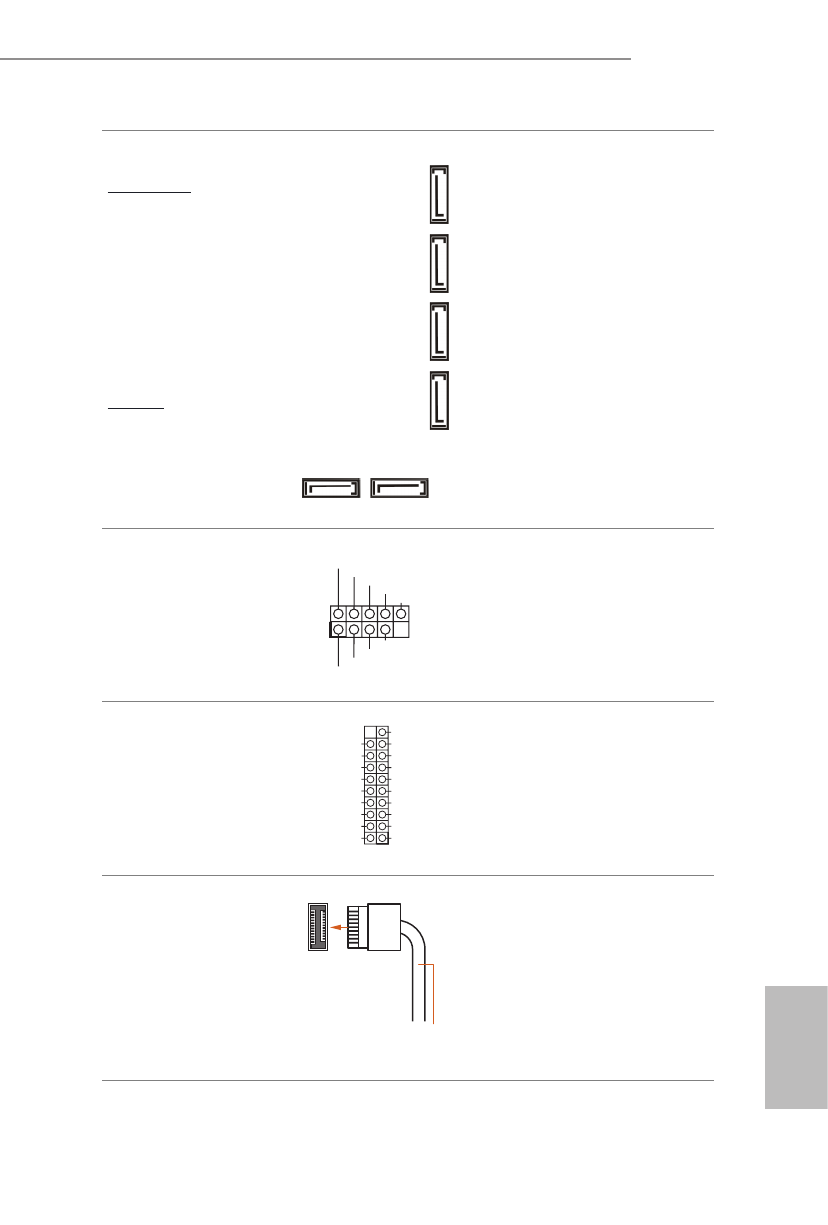

Serial ATA3 Connectors
Right Angle:
(SATA3_2:
see p.1, No. 15)
(SATA3_3:
see p.1, No. 14)
(SATA3_A1:
see p.1, No. 13)
(SATA3_A2:
see p.1, No. 12)
Vertical:
(SATA3_0:
see p.1, No. 20)
(SATA3_1:
see p.1, No. 19)

These six SATA3 connectors
support SATA data cables for
internal storage devices with
up to 6.0 Gb/s data transfer
rate.

* To minimize the boot
time, use Intel® Z690 SATA
ports (SATA3_0~3) for your
bootable devices.

* If M2_2 is occupied by
a SATA-type M.2 device,
SATA3_0 will be disabled.

USB 2.0 Header
(9-pin USB_3_4)
(see p.1, No. 24)

There is one header on this
motherboard. This USB
2.0 header can support two
ports.

USB 3.2 Gen1 Header
(19-pin USB3_5_6)
(see p.1, No. 11)

There is one header on this
motherboard. This USB 3.2
Gen1 header can support
two ports.

Front Panel Type C USB
3.2 Gen2x2 Header
(20-pin F_USB32_TC_1)
(see p.1, No. 10)

There is one Front Panel Type
C USB 3.2 Gen2x2 Header
on this motherboard. This
header is used for connecting
a USB 3.2 Gen2x2 module
for additional USB 3.2
Gen2x2 ports.

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

USB Type-C Cable

SATA3_0 SATA3_1

SA

TA3_2

SA

TA3_3

SA

TA3_A1

SA

TA3_A2
