118

Polsk
i

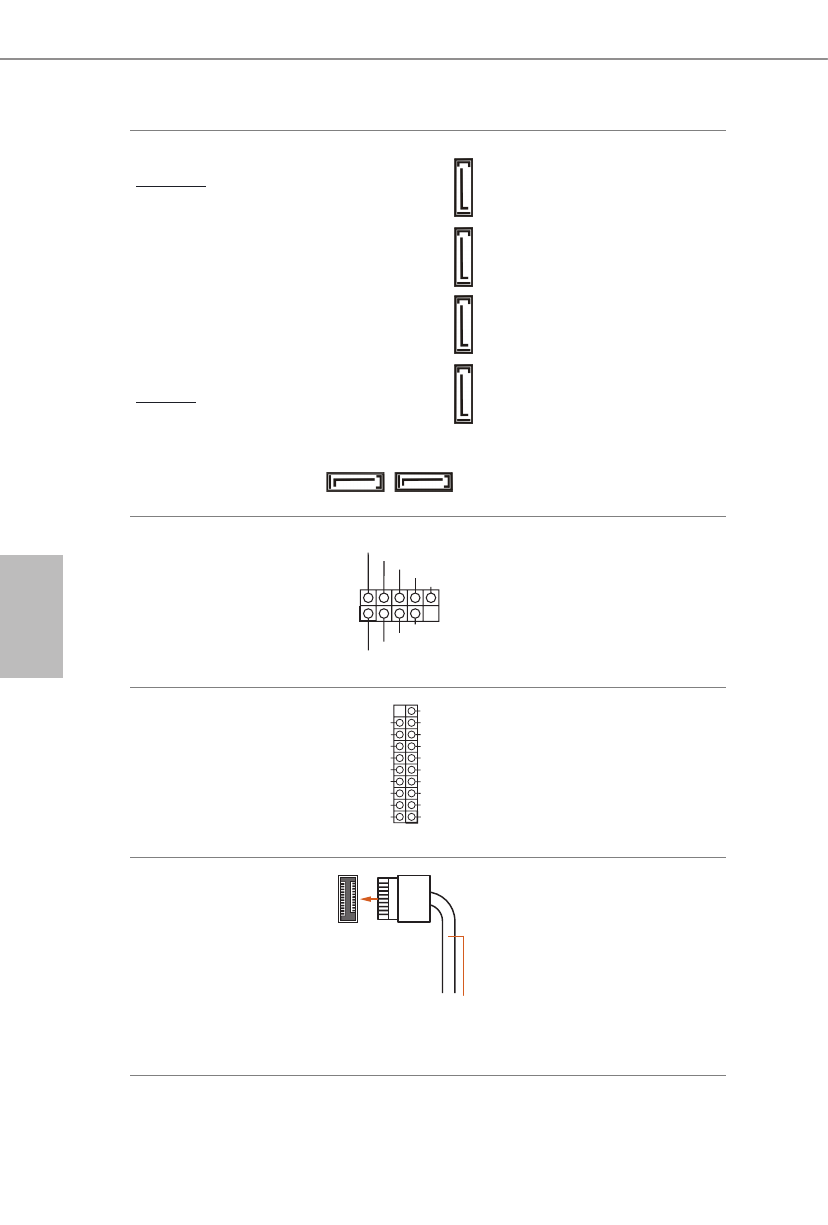

Złącza Serial ATA3
Kąt prosty:
(SATA3_2:
sprawdź s.1, Nr 15)
(SATA3_3:
sprawdź s.1, Nr 14)
(SATA3_A1:
sprawdź s.1, Nr 13)
(SATA3_A2:
sprawdź s.1, Nr 12)
Pionowy:
(SATA3_0:
sprawdź s.1, Nr 20)
(SATA3_1:
sprawdź s.1, Nr 19)

SATA3_0 SATA3_1

SA

TA3_2

SA

TA3_3

SA

TA3_A1

SA

TA3_A2

Te sześć złączy SATA3 obsługuje
kable danych SATA dla
zewnętrznych urządzeń pamięci
z szybkością transferu danych do
6,0 Gb/s.

* W celu minimalizacji czasu
uruchamiania, dla urządzeń
uruchamianych należy użyć
portów Intel® Z690 SATA
(SATA3_0~3).

* Jeśli gniazdo M2_2 jest zajęte
przez urządzenie M.2 typu SATA,
zostanie wyłączone SATA3_0.

Złącza główkowe USB 2.0
(9-pinowe USB_3_4)
(sprawdź s.1, Nr 24)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Na tej płycie głównej znajduje
się jedno złącze główkowe.
Złącze główkowe USB 2.0 może
obsługiwać dwa porty.

Złącza główkowe USB 3.2
Gen1
(19-pinowe USB3_5_6)
(sprawdź s.1, Nr 11)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

Na tej płycie głównej znajduje się
jedno złącze główkowe. To złącze
główkowe USB 3.2 Gen1 może
obsługiwać dwa porty.

Złącze główkowe generacji
2x2 USB 3.2 typu C na
panelu przednim
(20-pinowe F_USB32_
TC_1)
(sprawdź s.1, Nr 10)

USB Type-C Cable

Na tej płycie głównej dostępne jest
jedno złącze główkowe generacji
2 x 2 USB 3.2 typu C na panelu
przednim. To złącze główkowe
jest używane do podłączania
modułu USB 3.2 generacji 2 x 2
dla dodatkowych portów USB 3.2
generacji 2 x 2.
