89
Español
B450M Pro4 R2.0
Español

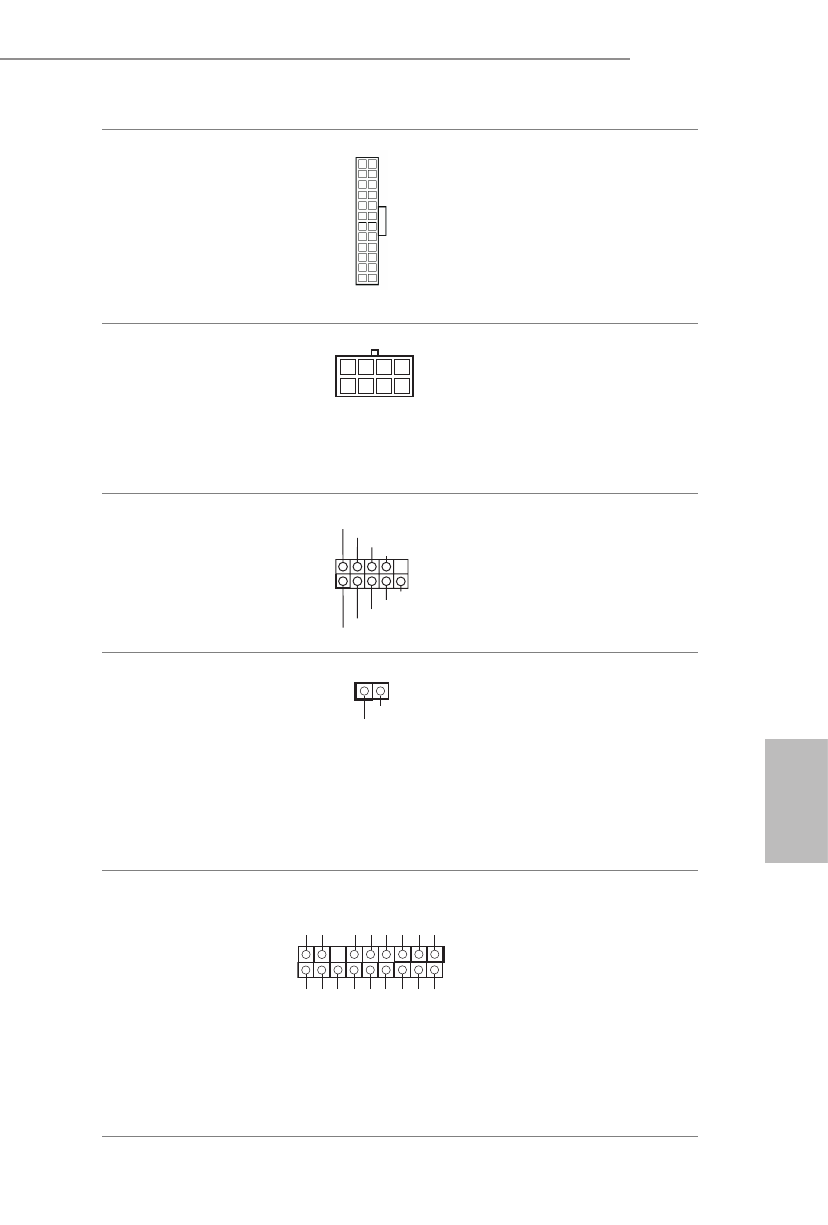

Conector de alimentación
ATX
(ATXPWR1 de 24
contactos)
(consulte la pág.1, Nº 7)
Esta placa base contiene un
conector de alimentación
ATX de 24 contactos. Para
utilizar una toma de aliment-
ación ATX de 20 contactos,
conéctela en los contactos del
1 al 13.
Conector de alimentación
ATX de 12V
(ATX12V1 de 8 contactos)
(consulte la pág.1, Nº 1)
Esta placa base contiene un
conector de alimentación ATX
de 12V y 8 contactos. Para uti-
lizar una toma de alimentación
ATX de 4 contactos, conéctela
en los contactos del 1 al 5.
Cabezal de puerto serie
(COM1 de 9 contactos)
(consulte la pág.1, Nº 21)
Este cabezal COM1 admite
un módulo de puerto serie.
Cabezal de intrusión de
chasis
(CI1 de 2 contactos)
(consulte la pág.1, Nº 15)
Esta placa base es compatible
con la función de detección
de CUBIERTA ABIERTA
que detecta si se ha retirado
la cubierta del chasis. Esta
función requiere un chasis
diseñado para la detección de
intrusión del chasis.
Cabezal TPM
(TPMS1 de 17 contactos)
(consulte la pág.1, Nº 22)
Este conector es compatible con
el sistema Módulo de Plataforma
Segura (TPM, en inglés), que
puede almacenar de forma segura
claves, certificados digitales,
contraseñas y datos. Un sistema
TPM también ayuda a aumentar
la seguridad en la red, protege las
identidades digitales y garantiza
la integridad de la plataforma.
12
1
24
13
5
1
8
4
C C T S # 1
R RT S # 1
D D S R # 1
D D T R # 1
R R X D 1
G N D
T T X D 1
D D C D # 1
1
R R I # 1
1
G
N
D
SM
B_
D
A
TA
_M
A
IN
LA
D
2
LA
D
1
G
N
D
S_
PW
RD
W
N
#
SE
RI
RQ
#
G
N
D
P
C
IC
LK
P
C
IR
ST
#
LA
D
3
+
3
V
LA
D
0
+
3V
S
B
G
N
D
FR
A
M
E
SM
B_
C
LK
_M
A
IN
1
Signa l
GND
