B450M Pro4 R2.0

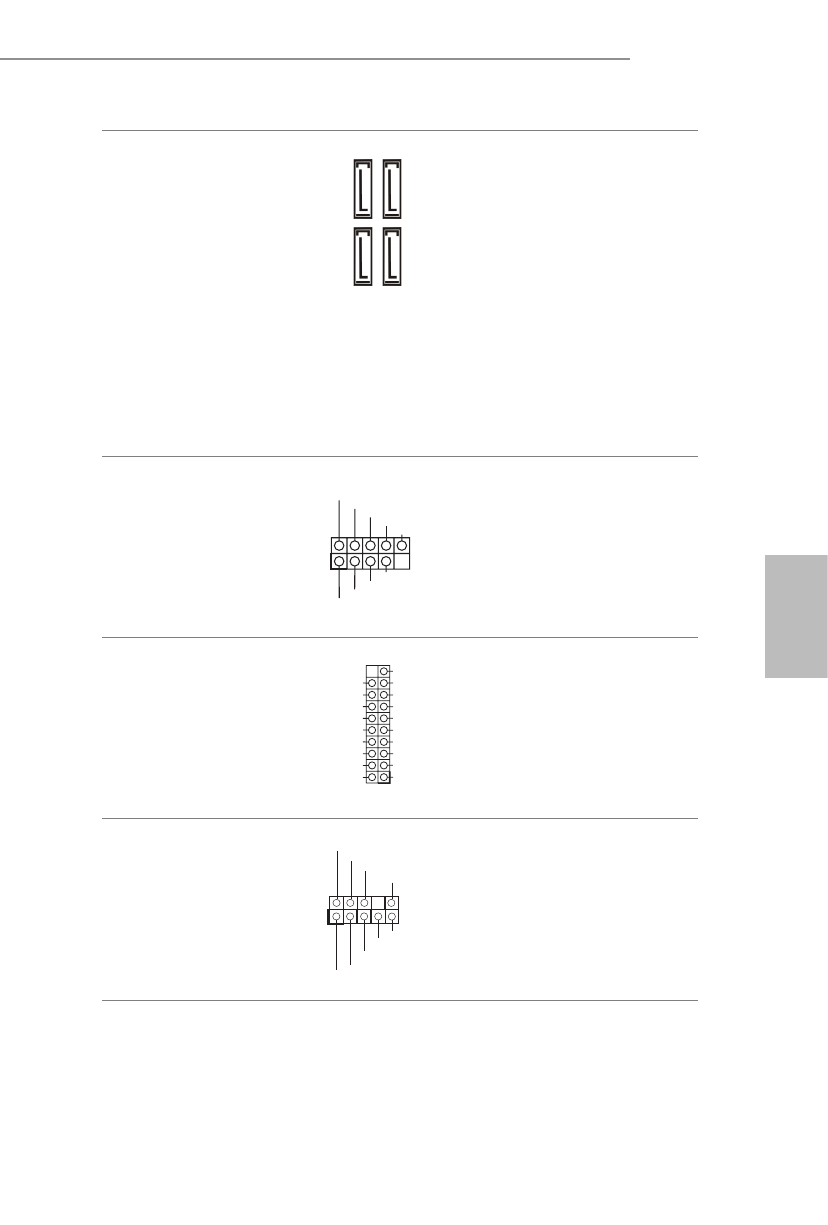

Złącza Serial ATA3
(SATA3_1:
sprawdź s.1, Nr 12)
(Górny)
(SATA3_2:
sprawdź s.1, Nr 11)
(Dolny)
(SATA3_3:
sprawdź s.1, Nr 9) (Górny)
(SATA3_4:
sprawdź s.1, Nr 10)
(Dolny)

Te cztery złącza SATA3
obsługują kable danych SATA dla
wewnętrznych urządzeń pamięci
z szybkością transferu danych do
6,0 Gb/s.
* Ścieżki współdzielone przez
M2_2 i SATA3_3. Jeżeli
którakolwiek z nich jest używana,
pozostała zostanie wyłączona.

Złącza główkowe USB 2.0
(9-pinowe USB_3_4)
(sprawdź s.1, Nr 20)
(9-pinowe USB_5_6)
(sprawdź s.1, Nr 19)

Na tej płycie głównej znajdują
się dwa złącza główkowe.
Każde złącze główkowe USB 2.0
może obsługiwać dwa porty.

Złącza główkowe USB 3.2
Gen1
(19-pinowe USB3_56)
(sprawdź s.1 lub 8, Nr 8)

Na tej płycie głównej znajduje się
jedno złącze główkowe. Każde
złącze główkowe USB 3.2 Gen1
może obsługiwać dwa porty.

Złącze główkowe audio
panelu przedniego
(9-pinowe HD_AUDIO1)
(sprawdź s.1, Nr 25)

To złącze główkowe służy do
podłączania urządzeń audio do
przedniego panelu audio.

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

SA

TA3_3

SA

TA3_4

SA

TA3_1

SA

TA3_2

J _ S E N S E

O U T 2 _ L

1

M I C _ R E T

P R E S E N C E #

G N D

O U T 2 _ R

M I C 2 _ R

M I C 2 _ L

O U T _ R E T

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +
