124

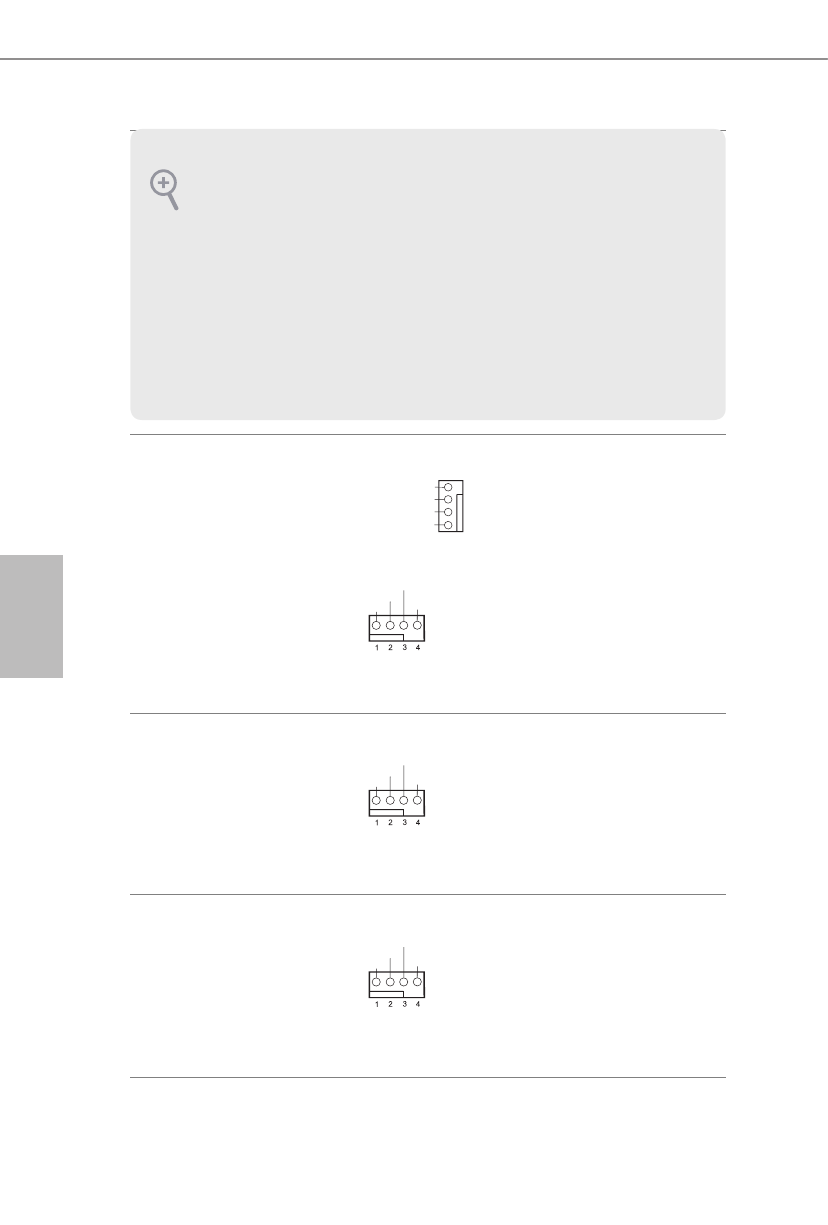

Polsk
i

G N D

FA N _ V O LTA G E _ C O N T R O L

FA N _ S P E E D

FA N _ S P E E D _ C O N T R O L

G N D

FA N _ V O LTA G E _ C O N T R O L

FA N _ S P E E D

FA N _ S P E E D _ C O N T R O L

G N D

FA N _ V O LTA G E _ C O N T R O L

FA N _ S P E E D

FA N _ S P E E D _ C O N T R O L

Złącza /wentylatora
pompy wodnej obudowy
(4-pinowe CHA_FAN1/
WP)
(sprawdź s.1, Nr 26)
(4-pinowe CHA_FAN2/
WP)
(sprawdź s.1, Nr 16)
(4-pinowe CHA_FAN3/
WP)
(sprawdź s.1, Nr 17)

Ta płyta główna udostępnia
trzy 4-pinowe złącza obudowy
wentylatora chłodzenia wodnego.
Jeśli planowane jest podłączenie
3-pinowego wentylatora
chłodzenia wodnego obudowy,
należy go podłączyć do pinów 1-3.

Złącze wentylatora CPU
(4-pinowe CPU_FAN1)
(sprawdź s.1, Nr 3)

Ta płyta główna udostępnia
4-pinowe złącze wentylatora CPU
(Cichy wentylator). Jeśli planow-
ane jest podłączenie 3-pinowego
wentylatora CPU, należy je
podłączyć do pinów 1-3.

Złącze wentylatora pompy
wodnej /CPU
(4-pinowe CPU_FAN2/
WP)
(sprawdź s.1, Nr 2)

Ta płyta główna udostępnia
4-pinowe złącze obudowy
wentylatora chłodzenia wod-
nego CPU. Jeśli planowane jest
podłączenie 3-pinowego wentyla-
tora chłodzenia wodnego CPU,
należy je podłączyć do pinów 1-3.

1.  High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo

przewód panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy
wykonać instrukcje z naszego podręcznika i podręcznika obudowy.

2.  Jeśli używany jest panel audio AC’97, należy go zainstalować w złączu główkowym

audio panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:

A. Podłącz Mic_IN (MIC) do MIC2_L.
B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
C. Podłącz uziemienie (GND) do uziemienia (GND).
D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich

podłączać dla panelu audio AC’97.

E. Aby uaktywnić mikrofon przedni, przejdź do zakładki “FrontMic” w panelu Realtek

Control i wyreguluj “Głośność nagrywania”.

FAN_VOLTAGE

GND

FAN_SPEED

FAN_SPEED_CONTROL

1

2

3

4
