125
Polsk
i
B450M Pro4 R2.0

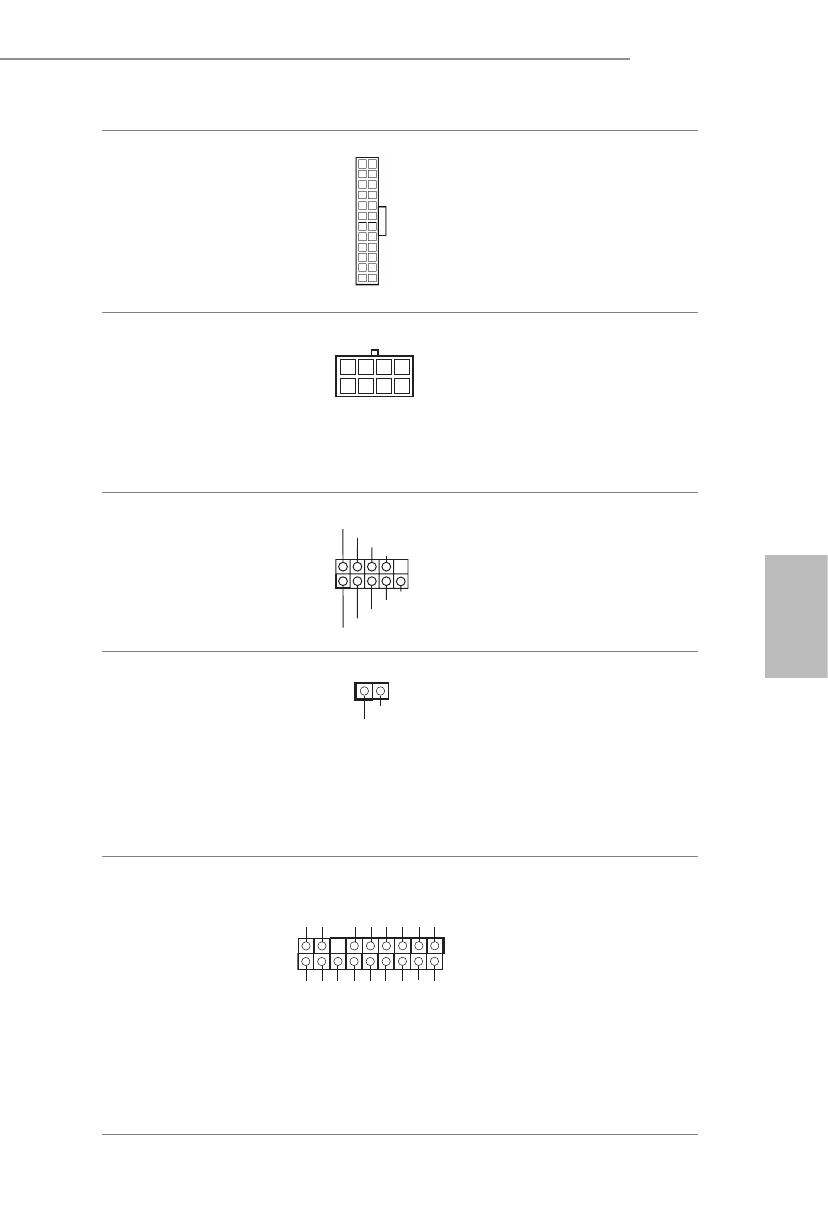

Złącze zasilania ATX
(24-pinowe ATXPWR1)
(sprawdź s.1, Nr 7)
Ta płyta główna udostępnia
24-pinowe złącze zasi-
lania ATX. W celu użycia
20-pinowego zasilacza ATX,
należy podłączyć je wzdłuż
pinu 1 i pinu 13.
Złącze zasilania ATX 12V
(8-pinowe ATX12V1)
(sprawdź s.1, Nr 1)
Ta płyta główna udostępnia
8-pinowe złącze zasilania ATX
12 V. W celu użycia 4-pinowego
zasilacza ATX, należy podłączyć
je wzdłuż pinu 1 i pinu 5.
Złącze główkowe portu
szeregowego
(9-pinowe COM1)
(sprawdź s.1, Nr 21)
To złącze główkowe COM1
obsługuje moduł portu
szeregowego.
Złącze główkowe czujnika
naruszenia obudowy
(2-pinowe CI1)
(sprawdź s.1, Nr 15)
Ta płyta główna obsługuje
funkcję wykrywania OTWARCIA
OBUDOWY, która wykrywa
zdjęcie pokrywy obudowy.
Ta funkcja wymaga obudowy
z konstrukcją wykrywania
naruszenia obudowy.
Złącze główkowe TPM
(17-pinowe TPMS1)
(sprawdź s.1, Nr 22)
To złącze obsługuje system
Trusted Platform Module
(TPM), który może bezpiecznie
przechowywać klucze,
certyfikaty cyfrowe, hasła i dane.
System TPM pomaga także w
zwiększeniu zabezpieczenia sieci,
ochronie cyfrowych danych
osobowych i zapewnieniu
integralności platformy.
12
1
24
13
5
1
8
4
C C T S # 1
R RT S # 1
D D S R # 1
D D T R # 1
R R X D 1
G N D
T T X D 1
D D C D # 1
1
R R I # 1
1
G
N
D
SM
B_
D
A
TA
_M
A
IN
LA
D
2
LA
D
1
G
N
D
S_
PW
RD
W
N
#
SE
RI
RQ
#
G
N
D
P
C
IC
LK
P
C
IR
ST
#
LA
D
3
+
3
V
LA
D
0
+
3V
S
B
G
N
D
FR
A
M
E
SM
B_
C
LK
_M
A
IN
1
Signa l
GND
