122
Polsk
i

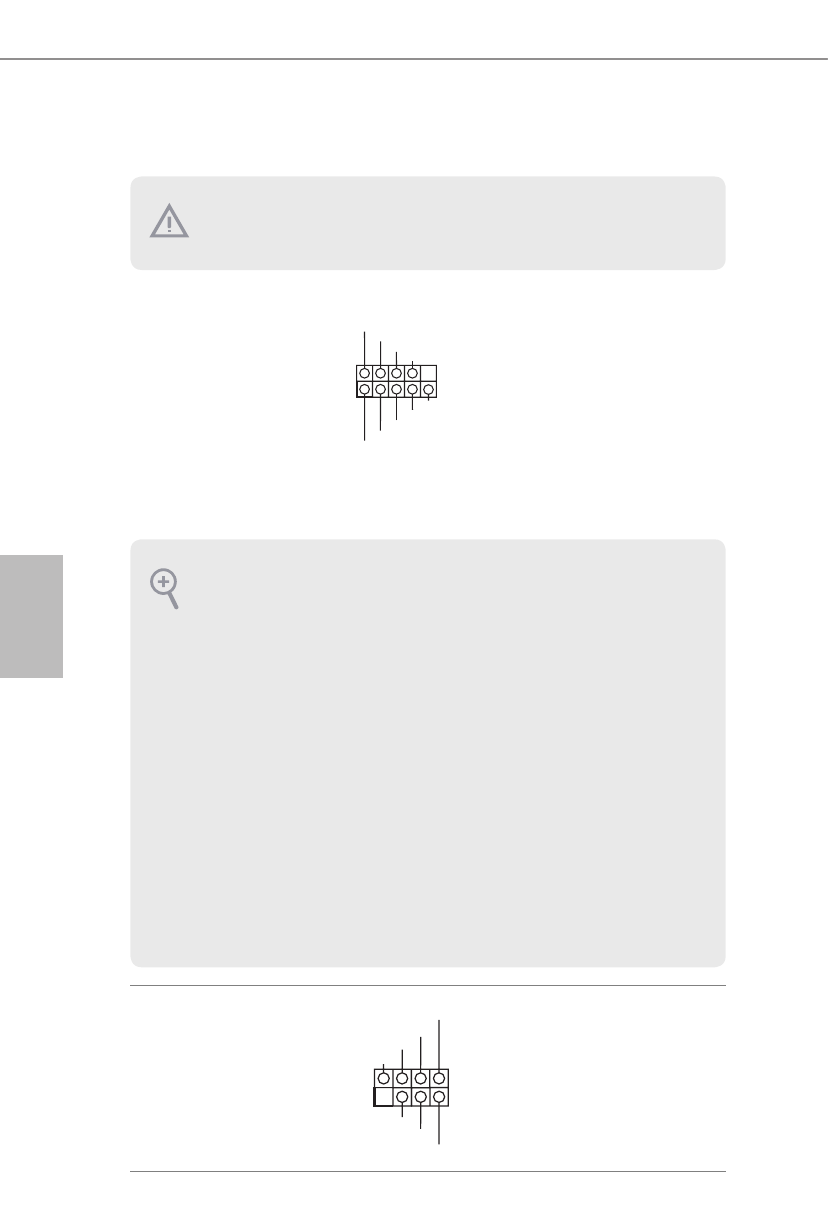

1.4 Wbudowane złącza główkowe i inne złącza
Złącze główkowe na pan-
elu systemu
(9-pinowe PANEL1)
(sprawdź s.1, Nr 13)
Podłącz do tego złącza
główkowego przełącznik
zasilania, przełącznik
resetowania i wskaźnik stanu
systemu na obudowie, zgodnie z
pokazanym poniżej przydziałem
pinów. Przed podłączeniem
kabli należy zapisać pozycję
pinów plus i minus.
Dioda LED zasilania i
złącze główkowe głośnika
(7-pinowe SPK_PLED1)
(sprawdź s.1, Nr 14)
Podłącz to tego złącza
główkowego diodę LED
zasilania obudowy i głośnik
obudowy .
PWRBTN (Przełącznik zasilania):
Podłącz do przełącznika zasilania na panelu przednim obudowy. Można skonfigurować
sposób wyłączania systemu z użyciem przełącznika zasilania.
RESET (Przełącznik resetowania):
Podłącz do przełącznika resetowania na panelu przednim obudowy. Naciśnij przełącznik
resetowania w celu ponownego uruchomienia komputera, jeśli komputer zawiesi się i nie
wykona normalnego ponownego uruchomienia.
PLED (Dioda LED zasilania systemu):
Podłączenie do wskaźnika stanu zasilania na panelu przednim obudowy. Ta dioda LED jest
włączona podczas działania systemu. Ta dioda LED miga, gdy system znajduje się w stanie
uśpienia S3. Ta dioda LED jest wyłączona, gdy system znajduje się w stanie uśpienia S4 lub
wyłączenia zasilania (S5).
HDLED (Dioda LED aktywności dysku twardego):
Podłączenie do diody LED aktywności dysku twardego na panelu przednim obudowy. Dioda
LED jest włączona, podczas odczytu lub zapisu danych przez dysk twardy.
Konstrukcja panelu przedniego zależy od obudowy. Moduł panelu przedniego zawiera przede
wszystkim przełącznik zasilania, przełącznik resetowania, diodę LED zasilania, diodę LED
aktywności dysku twardego, głośnik, itd. Po podłączeniu modułu panelu przedniego obudowy
do tego złącza główkowego upewnij się, że jest prawidłowo dopasowany przydział przewodów
i przydział pinów.
Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać zworek
nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i
złączami spowoduje trwałe uszkodzenie płyty głównej.
G N D
R E S E T #
P W R B T N #
P L E D -
P L E D +
G N D
H D L E D -
H D L E D +
1
G N D
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
