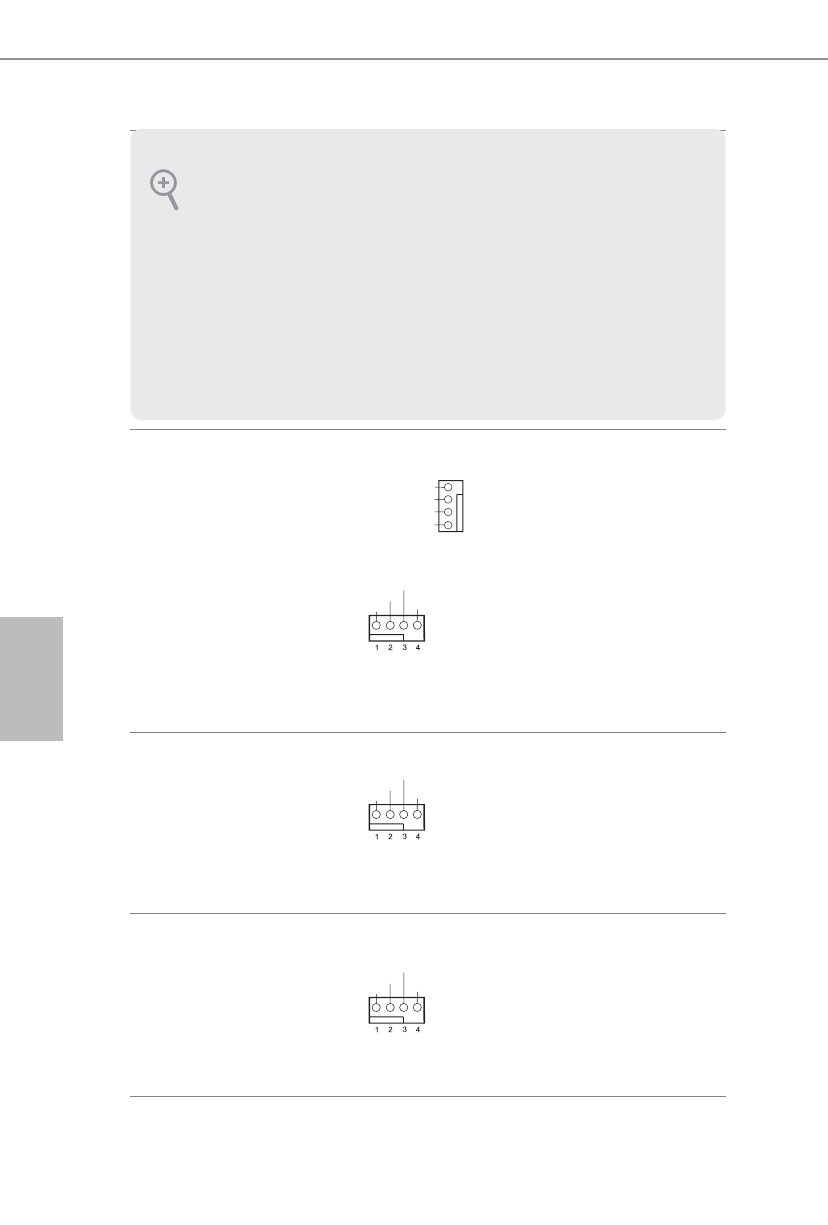

Chassis / Conectores da
ventoinha de bomba de
água
(CHA_FAN1/WP de 4
pinos)
(ver p.1, N.º 26)
(CHA_FAN2/WP de 4
pinos)
(ver p.1, N.º 16)
(CHA_FAN3/WP de 4
pinos)
(ver p.1, N.º 17)
Esta placa mãe fornece três
conectores do chassi de refriger-
ação a água de 4 pinos. Se você
pretende conectar um ventilador
de refrigeração a água de chassis
de 3 pinos, por favor, conecte-o ao
Pino 1-3.
Conector da Ventoinha da
CPU
(CPU_FAN1 de 4 pinos)
(ver p.1, N.º 3)
Esta placa mãe inclui um conec-
tor de ventilador da CPU (Ven-
tilador silencioso) de 4 pinos.
Se você pretende conectar um
ventilador da CPU de 3 pinos,
por favor, conecte-o ao Pino 1-3.
Conector da ventoinha de
bomba de água/CPU
(CPU_FAN2/WP de 4
pinos)
(ver p.1, N.º 2)
Esta placa mãe inclui um conec-
tor de ventilador da CPU de
refrigeração a água de 4 pinos.
Se você pretende conectar um
ventilador de refrigeração a água
da CPU de 3 pinos, por favor,
conecte-o ao Pino 1-3.
1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi
deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no
nosso manual e no manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal
de acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa
ligá-los ao painel de áudio AC’97.
E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle
Realtek e ajuste o “Volume de gravação”.
FAN_VOLTAGE
GND
FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
