31
English
B450M Pro4 R2.0

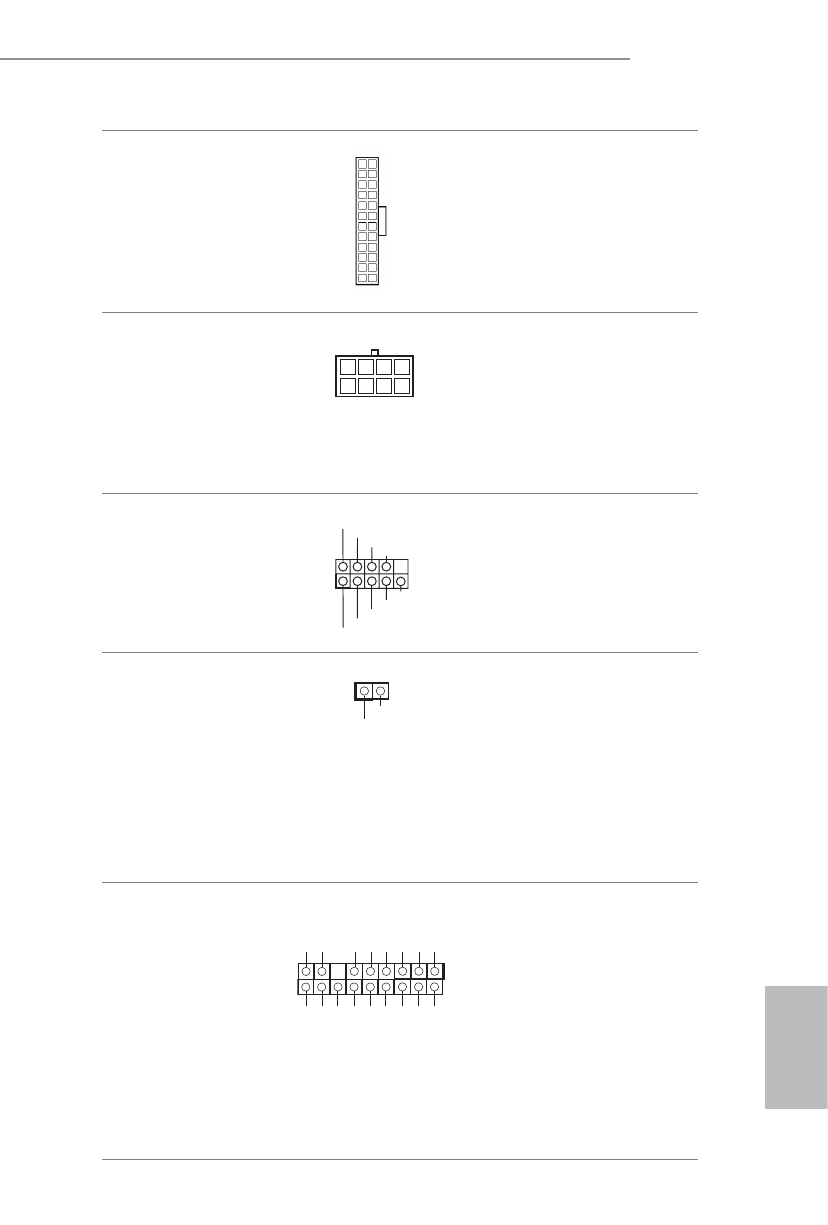

ATX Power Connector
(24-pin ATXPWR1)
(see p.1, No. 7)
This motherboard pro-
vides a 24-pin ATX power
connector. To use a 20-pin
ATX power supply, please
plug it along Pin 1 and Pin
13.
ATX 12V Power
Connector
(8-pin ATX12V1)
(see p.1, No. 1)
This motherboard
provides a 8-pin ATX 12V
power connector. To use a
4-pin ATX power supply,
please plug it along Pin 1
and Pin 5.
Serial Port Header
(9-pin COM1)
(see p.1, No. 21)
This COM1 header
supports a serial port
module.
Chassis Intrusion Header
(2-pin CI1)
(see p.1, No. 15)
This motherboard
supports CASE OPEN
detection feature that
detects if the chassis cove
has been removed. This
feature requires a chassis
with chassis intrusion
detection design.
TPM Header
(17-pin TPMS1)
(see p.1, No. 22)
This connector supports
Trusted Platform Module
(TPM) system, which can
securely store keys, digital
certificates, passwords,
and data. A TPM system
also helps enhance
network security, protects
digital identities, and
ensures platform integrity.
12
1
24
13
5
1
8
4
C C T S # 1
R RT S # 1
D D S R # 1
D D T R # 1
R R X D 1
G N D
T T X D 1
D D C D # 1
1
R R I # 1
1
G
N
D
SM
B_
D
A
TA
_M
A
IN
LA
D
2
LA
D
1
G
N
D
S_
PW
RD
W
N
#
SE
RI
RQ
#
G
N
D
P
C
IC
LK
P
C
IR
ST
#
LA
D
3
+
3
V
LA
D
0
+
3V
S
B
G
N
D
FR
A
M
E
SM
B_
C
LK
_M
A
IN
1
Signa l
GND
