H:\PDF-OUT\127075007251\030Chapter_RU.fm

MVH-09UB/MVH-09UBG

127075007251

Зеленый/черный
Фиолетовый
Фиолетовый/черный
Черный (“масса”)
Выполняйте подключение к
чистому неокрашенному
металлическому соединению.
Желтый
Выполняйте подключение к
терминалу с постоянным
напряжением 12 В.
Красный
Выполняйте подключение к
терминалу, управляемому
ключом зажигания (12 В пост.
тока).
Синий/белый
Выполняйте подключение к
терминалу управления системой
усилителя или терминалу
релейного управления
автоматической антенны
автомобиля (макс. 300 мА, 12 В
пост. тока).
Сабвуфер (4 Ω)
При использовании сабвуфера с
сопротивлением 2 Ω
подключайте сабвуфер к
фиолетовому и фиолетовому/
черному проводам этого
устройства. Не подключайте
ничего к зеленому или зеленому/
черному проводам.
Не используется.
Сабвуфер (4 Ω) × 2

ПРИМЕЧАНИЕ

Измените исходное меню данного
устройства. См. [SP-P/O MODE]

(стр. 5). Выход сабвуфера данного
устройства является
монофоническим.

Усилитель (приобретается
отдельно)

Выполните данные подключения
при использовании
дополнительного усилителя.

Пульт ДУ системой
Выполните подключение к
синему/белому кабелю.

Усилитель (приобретается

отдельно)

Выполните подключение с

помощью RCA (приобретается
отдельно)

К заднему выходу или выходу

сабвуфера

Задний динамик или сабвуфер

Важно

•

Перед установкой проверьте все
подключения и системы.

•

Не используйте неоригинальные
запчасти, так как это может
привести к неисправностям.

•

Обратитесь к дилеру, если для
установки требуются

Установка

дополнительные отверстия или
модификации в автомобиле.

•

Не устанавливайте данное
устройство в следующих случаях:
– если оно может нарушить работу

автомобиля.

– если оно может причинить

травму пассажиру в случае
резкой остановки.

•

Оптимальная
производительность
достигается при
установке устройства
под углом менее 60°.

•

Чтобы обеспечить необходимое
распределение тепла при
использовании устройства, при
установке оставьте свободное
место за задней панелью и
скрутите кабели, чтобы они не
блокировали вентиляционные
отверстия.

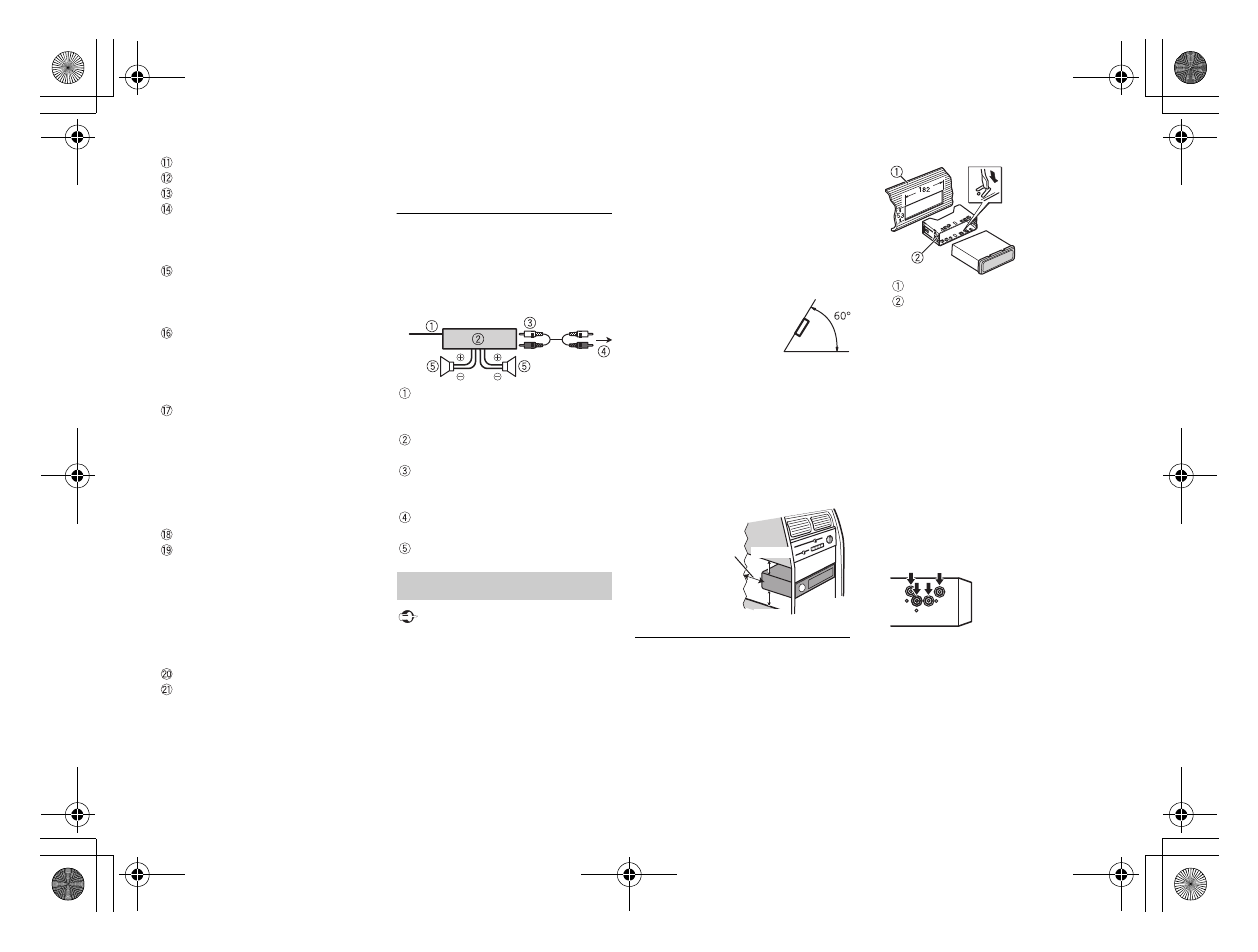

Установка крепления DIN

Установите на приборную
панель входящую в комплект
установочную шахту.

Закрепите установочную шахту,
отогнув с помощью отвертки
металлические лапки (90°).

Приборная панель
Установочная шахта

•

Убедитесь, что устройство
установлено прочно.
Непрочная установка может
привести к возникновению
пропусков при
воспроизведении и других
неисправностей.

Если входящая в комплект
установочная шахта не
используется

Совместите отверстия на
крепежном кронштейне с
отверстиями на корпусе
устройства и закрепите
кронштейн.

Вкрутите по одному винту с
каждой стороны, чтобы
зафиксировать устройство на
месте.

Оставьте

достаточно

места

5 см
