adhesive tape around wiring that
comes into contact with metal
parts to protect the wiring.

– Place all cables away from moving

parts, such as the shift lever and
seat rails.

– Place all cables away from hot

places, such as near the heater
outlet.

– Do not connect the yellow cable to

the battery by passing it through
the hole to the engine
compartment.

– Cover any disconnected cable

connectors with insulating tape.

– Do not shorten any cables.
– Never cut the insulation of the

power cable of this unit in order to
share the power with other devices.
The current capacity of the cable is
limited.

– Use a fuse of the rating prescribed.
– Never wire the negative speaker

cable directly to ground.

– Never band together negative

cables of multiple speakers.

•

When this unit is on, control signals
are sent through the blue/white
cable. Connect this cable to the
system remote control of an external
power amp or the vehicle’s auto-
antenna relay control terminal (max.
300mA 12 V DC). If the vehicle is
equipped with a glass antenna,
connect it to the antenna booster
power supply terminal.

•

Never connect the blue/white cable
to the power terminal of an external
power amp. Also, never connect it to

the power terminal of the auto
antenna. Doing so may result in
battery drain or a malfunction.

•

The black cable is ground. Ground
cables for this unit and other
equipment (especially, high-current
products such as power amps) must
be wired separately. If they are not,
an accidental detachment may result
in a fire or malfunction.

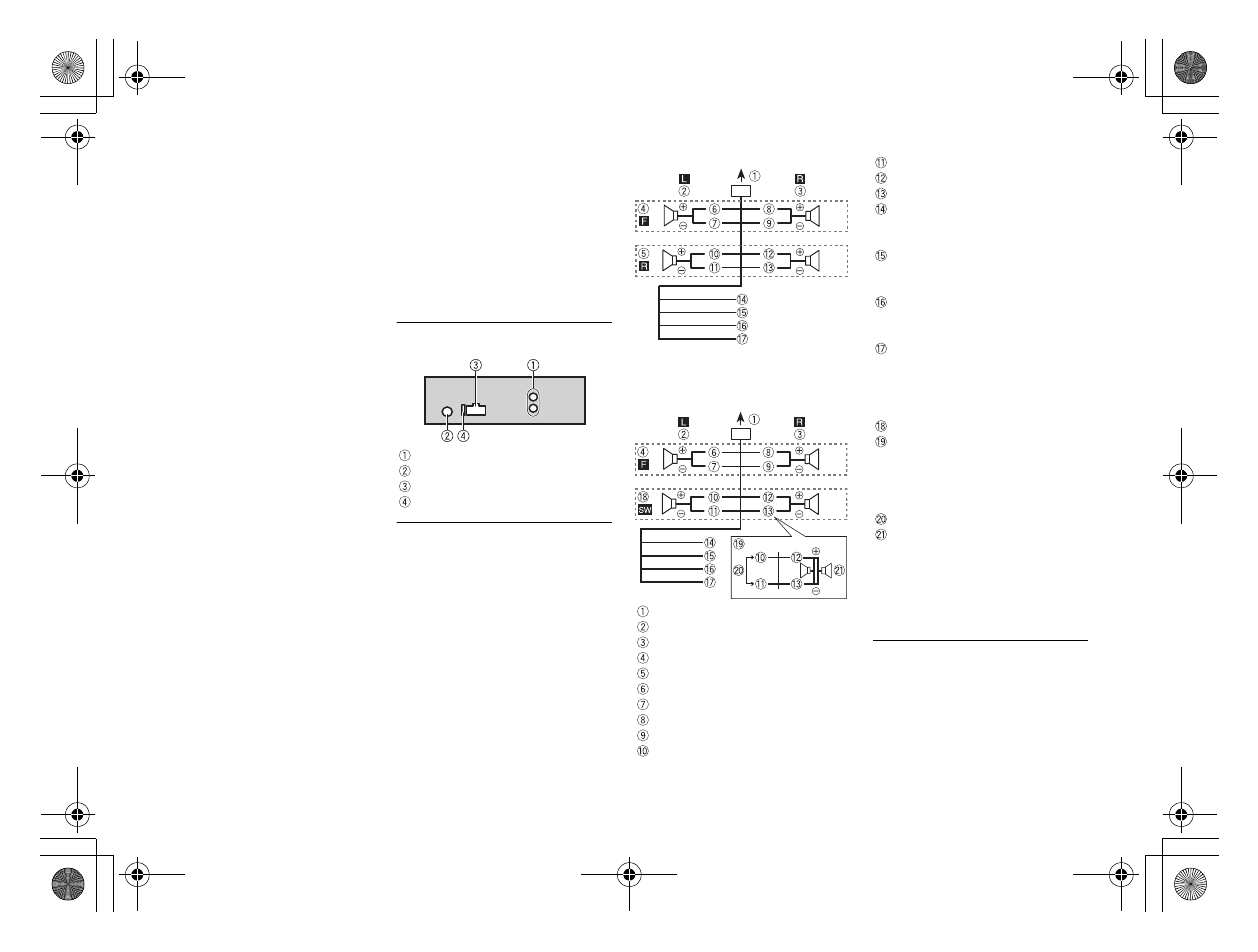

This unit

Rear output or subwoofer output
Antenna input
Power cord input
Fuse (10 A)

Power cord

Perform these connections when not
connecting a rear speaker lead to a
subwoofer.

Perform these connections when
using a subwoofer without the
optional amplifier.

To power cord input
Left
Right
Front speaker
Rear speaker
White
White/black
Gray
Gray/black
Green

Green/black
Violet
Violet/black
Black (chassis ground)
Connect to a clean, paint-free
metal location.
Yellow
Connect to the constant 12 V
supply terminal.
Red
Connect to terminal controlled by
the ignition switch (12 V DC).
Blue/white
Connect to the system control
terminal of the power amp or auto-
antenna relay control terminal
(max. 300 mA 12 V DC).
Subwoofer (4 Ω)
When using a subwoofer of 2 Ω, be
sure to connect the subwoofer to
the violet and violet/black leads of
this unit. Do not connect anything
to the green and green/black leads.
Not used.
Subwoofer (4 Ω) × 2

NOTE

Change the initial menu of this unit.
Refer to [SP-P/O MODE] (page 5). The
subwoofer output of this unit is
monaural.

Power amp (sold separately)

Perform these connections when
using the optional amplifier.
