– Автомобили с аккумуляторной

батареей 12 В и отрицательным
заземлением.

– Если используется 4-канальный

вывод на динамики, используйте
динамики мощностью более 50
Вт (максимальное выходное
напряжение) и сопротивлением
от 4-8 Ω (значение
сопротивления). Не используйте
для данного устройства
динамики с сопротивлением 1-3
Ω.

– Если звук выводится на задний

динамик сабвуфером с
сопротивлением 2 Ω,
используйте динамики
мощностью более 70 Вт
(максимальное выходное
напряжение). * Для выбора
способа подключения см.
сведения о подключении.

•

Во избежание короткого
замыкания, перегрева или
неисправности соблюдайте
следующие указания.
– Перед установкой отключите

отрицательную клемму батареи.

– Закрепите провода с помощью

зажимов для кабелей или
клейкой ленты. Оберните
клейкую ленту вокруг проводов,
которые касаются металлических
частей, для защиты проводов.

– Уберите все кабели подальше от

движущихся частей, таких как
рычаг переключения передач и
направляющие сидений.

– Уберите кабели подальше от мест

с повышенной температурой,
например печки.

– Не подключайте желтый кабель к

батареи путем просовывания его
через отверстие в двигательный
отсек.

– Заклейте неподключенные

разъемы кабеля изолентой.

– Не укорачивайте кабели.
– Не нарушайте изоляцию кабеля

питания данного устройства для
питания других устройств.
Емкость кабеля является
ограниченной.

– Используйте плавкий

предохранитель
соответствующего номинала.

– Не замыкайте отрицательный

кабель динамиков
непосредственно на землю.

– Не связывайте вместе

отрицательные кабели
нескольких динамиков.

•

Когда устройство включено,
сигналы управления отправляются
по синему/белому кабелю.
Подключите данный кабель к
удаленному управлению системой
внешнего усилителя или
терминалу релейного управления
автоматической антенны
автомобиля (макс. 300 мА, 12 В
пост. тока). Если автомобиль
оснащен антенной, встроенной в
лобовое стекло, подключите ее к
терминалу питания антенного
усилителя.

•

Никогда не подключайте синий/
белый провод к терминалу
питания внешнего усилителя.
Также никогда не подключайте его
к терминалу питания
автоматической антенны. В
противном случае это может
привести к протеканию батареи
или ее неисправности.

•

Черный кабель заземлен. Кабели
заземления для данного
устройства и другое оборудование
(особенно устройства высокого
напряжения, например усилители)
необходимо подключать отдельно.
В противном случае случайное
отключение может привести к
пожару или неисправности.

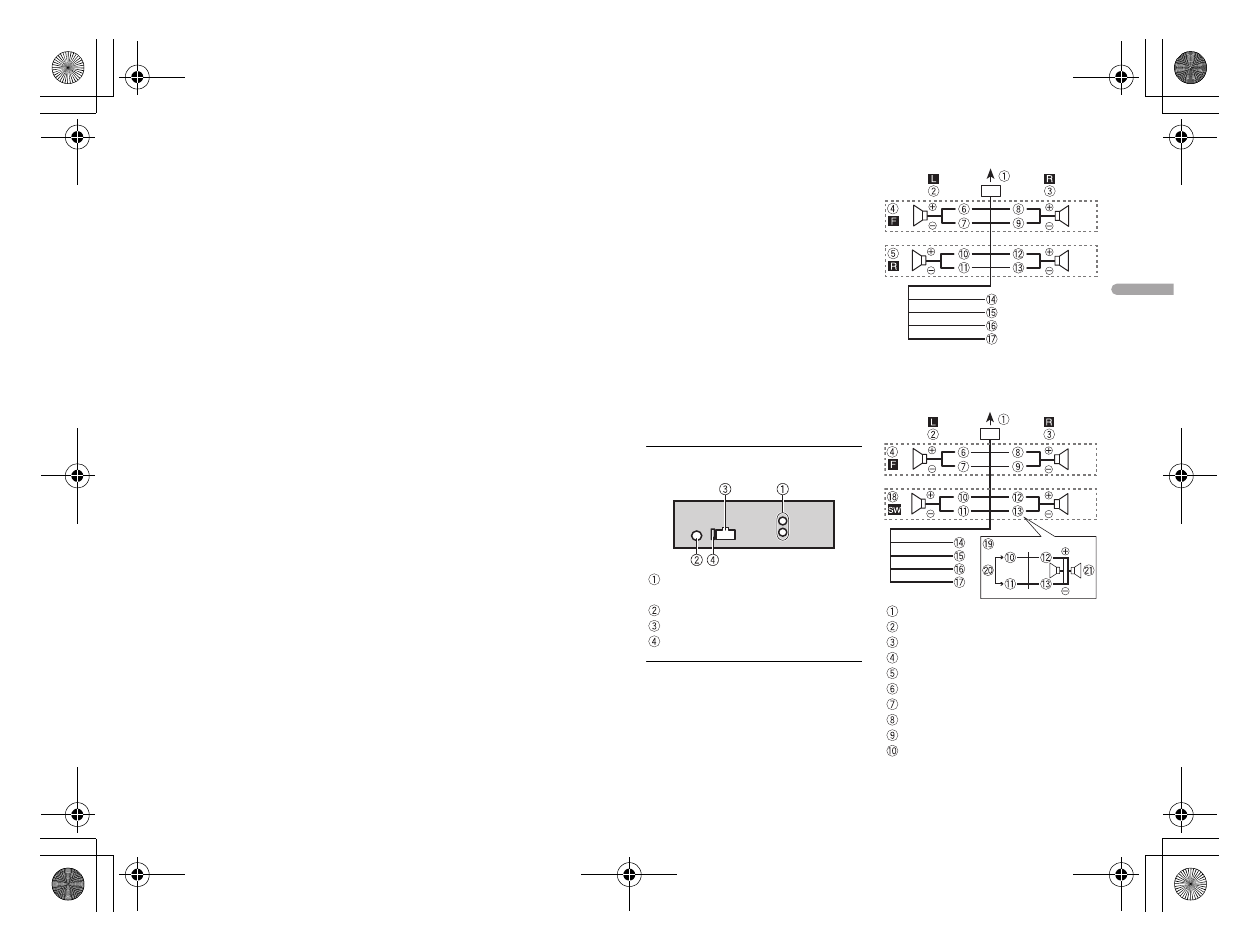

Данное устройство

Задний выход или выход
сабвуфера
Вход антенны
Вход шнура питания
Предохранитель (10 A)

Шнур питания

Выполняйте данные подключения,
когда провод заднего динамика не
подключен к сабвуферу.

Выполните данные подключения
при использовании сабвуфера без
дополнительного усилителя.

Во вход шнура питания
Левый
Правый
Передний динамик
Задний динамик
Белый
Белый/черный
Серый
Серый/черный
Зеленый
