Важно

!

При установке данного устройства на авто

-

мобиле

,

в котором отсутствует положение

АСС

(

дополнительное оборудование

)

ключа зажигания

,

красный кабель должен

быть подключен к клемме

,

которая опреде

-

ляет рабочее положение ключа зажигания

.

В противном случае может возникнуть
утечка тока аккумуляторной батареи

.

AC

C

O

N

S

T

A

R

T

O

F

F

O

N

S

T

A

R

T

O

F

F

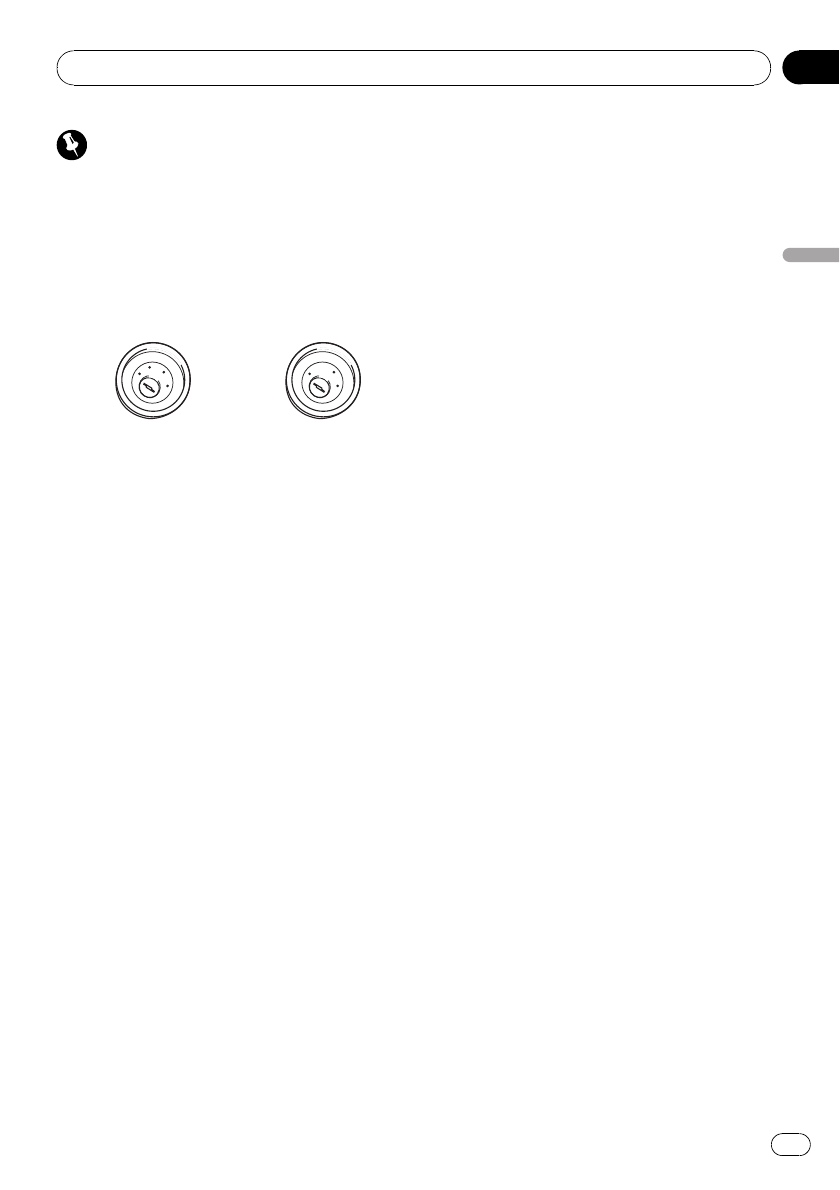

Положение

ACC

Положение

ACC

от

-

сутствует

!

Эксплуатация данного устройства в усло

-

виях

,

отличных от описанных ниже

,

может

привести к пожару или сбою в работе ус

-

тройства

.

—

Транспортные средства с

12-

вольтовым

аккумулятором и заземлением отри

-

цательного полюса

.

—

Громкоговорители

50

Вт

(

выходная

мощность

)

и от

4

до

8

Ом

(

сопротивле

-

ние

).

!

Во избежание короткого замыкания

,

перегрева или неисправностей обязатель

-

но соблюдайте следующие указания

.

—

Перед установкой отсоедините отри

-

цательную клемму аккумулятора

.

—

Закрепите провода при помощи зажи

-

мов или изоляционной ленты

.

Для за

-

щиты проводки заизолируйте провода в
местах их соприкосновения с метал

-

лическими деталями

.

—

Разместите все кабели в удалении от
подвижных деталей

,

таких как рычаг

переключения передач и направляю

-

щие сидений

.

—

Разместите все кабели в удалении от
нагревающихся деталей

,

таких как

решетка обогревателя

.

—

Не пропускайте желтый кабель через
отверстие в моторный отсек для по

-

дключения к аккумулятору

.

—

Изолируйте концы всех неподсоединен

-

ных кабелей изоляционной лентой

.

—

Не укорачивайте кабели

.

—

Никогда не срезайте изоляцию со
шнура питания данного устройства с
целью подачи питания на другое ус

-

тройство

.

Допустимая нагрузка кабеля

по току ограничена

.

—

Используйте предохранитель указанно

-

го номинала

.

—

Запрещается напрямую заземлять от

-

рицательный вывод громкоговорителя

.

—

Запрещается скреплять отрицательные
кабели громкоговорителей вместе

.

!

При включении питания устройства упра

-

вляющий сигнал подается через сине

-

белый провод

.

Подключите его к клемме

панели управления внешнего усилителя
мощности или клемме реле управления
антенны с электроприводом

(

макс

. 300

мА

12

В постоянного тока

).

Если автомобиль

оборудован встроенной в оконное стекло
антенной

,

подсоедините провод к клемме

питания усилителя антенны

.

!

Запрещается подсоединять сине

-

белый

кабель к клемме питания внешнего уси

-

лителя мощности

.

Также запрещается по

-

дсоединять данный провод к клемме
питания антенны с электроприводом

.

В

противном случае может возникнуть
утечка тока аккумуляторной батареи или
иная неисправность

.

!

Черный кабель является заземляющим

.

Данный кабель и заземляющий кабель
другого устройства

(

особенно устройств

,

предназначенных для эксплуатации при
больших токах

,

таких как усилитель мощ

-

ности

)

должны монтироваться отдельно

.

В

противном случае их случайное от

-

соединение может привести к пожару или
неисправности

.

Соединения

Ru

39
