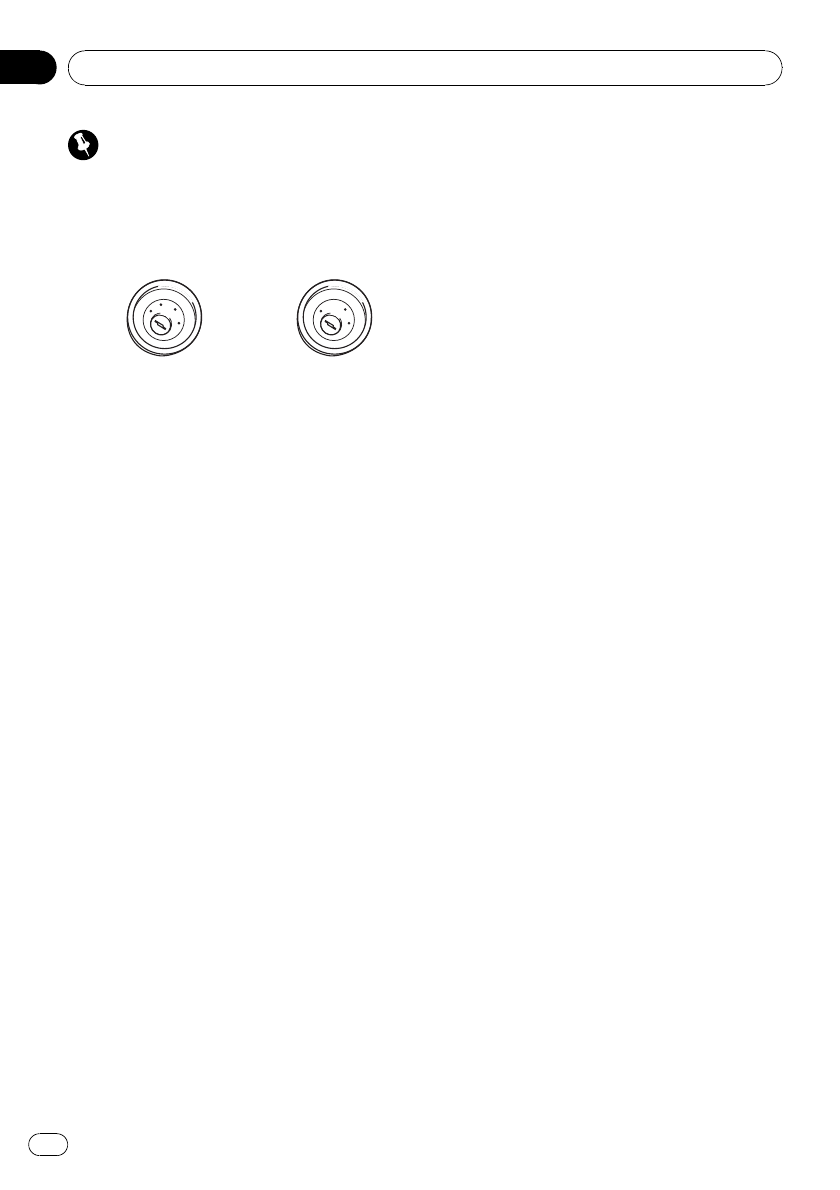

Important

!

When this unit is installed in a vehicle without
ACC (accessory) position on the ignition
switch, red cable must be wired to the term-
inal that can detect the operation of the igni-
tion key. Otherwise, battery drain may result.

AC

C

O

N

S

T

A

R

T

O

F

F

O

N

S

T

A

R

T

O

F

F

ACC position

No ACC position

!

Use of this unit in conditions other than the
following could result in fire or malfunction.

—

Vehicles with a 12-volt battery and negative
grounding.

—

Speakers with 50 W (output value) and 4
ohm to 8 ohm (impedance value).

!

To prevent a short-circuit, overheating or mal-
function, be sure to follow the directions
below.

—

Disconnect the negative terminal of the
battery before installation.

—

Secure the wiring with cable clamps or ad-
hesive tape. To protect the wiring, wrap ad-
hesive tape around them where they lie
against metal parts.

—

Place all cables away from moving parts,
such as gear shift and seat rails.

—

Place all cables away from hot places,
such as near the heater outlet.

—

Do not pass the yellow cable through a
hole into the engine compartment to con-
nect to a battery.

—

Cover any disconnected cable connectors
with insulating tape.

—

Do not shorten any cables.

—

Never cut the insulation of the power cable
of this unit in order to share the power
with other devices. Current capacity of the
cable is limited.

—

Use a fuse of the rating prescribed.

—

Never wire the speaker negative cable di-
rectly to ground.

—

Never band together multiple speaker

’

s ne-

gative cables.

!

Control signal is output through blue/white
cable when this unit is powered on. Connect it
to an external power amp

’

s system remote

control or the vehicle

’

s auto-antenna relay

control terminal (max. 300 mA 12 V DC). If the
vehicle is equipped with a glass antenna, con-
nect it to the antenna booster power supply
terminal.

!

Never connect blue/white cable to external
power amp

’

s power terminal. Also, never con-

nect it to the power terminal of the auto anten-
na. Otherwise, battery drain or malfunction
may result.

!

Black cable is ground. This cable and other
product

’

s ground cable (especially, high-cur-

rent products such as power amp) must be
wired separately. Otherwise, fire or malfunc-
tion may result if they are accidentally de-
tached.

Connections

En

14

Section

03
