Important

!

Check all connections and systems before
final installation.

!

Do not use unauthorized parts. Use of un-
authorized parts may cause malfunctions.

!

Consult your dealer if installation requires dril-
ling of holes or other modifications to the vehi-
cle.

!

Do not install this unit where :

—

it may interfere with operation of the vehi-
cle.

—

it may cause injury to a passenger as a re-
sult of a sudden stop.

!

The semiconductor laser will be damaged if it
overheats. Install this unit away from hot
places such as near the heater outlet.

!

Optimum performance is obtained when the
unit is installed at an angle of less than 60°.

60°

DIN front/rear mount

This unit can be properly installed either from

“

Front

”

(conventional DIN front-mount) or

“

Rear

”

(DIN rear-mount installation, utilizing

threaded screw holes at the sides of unit chas-
sis). For details, refer to the following installa-
tion methods.

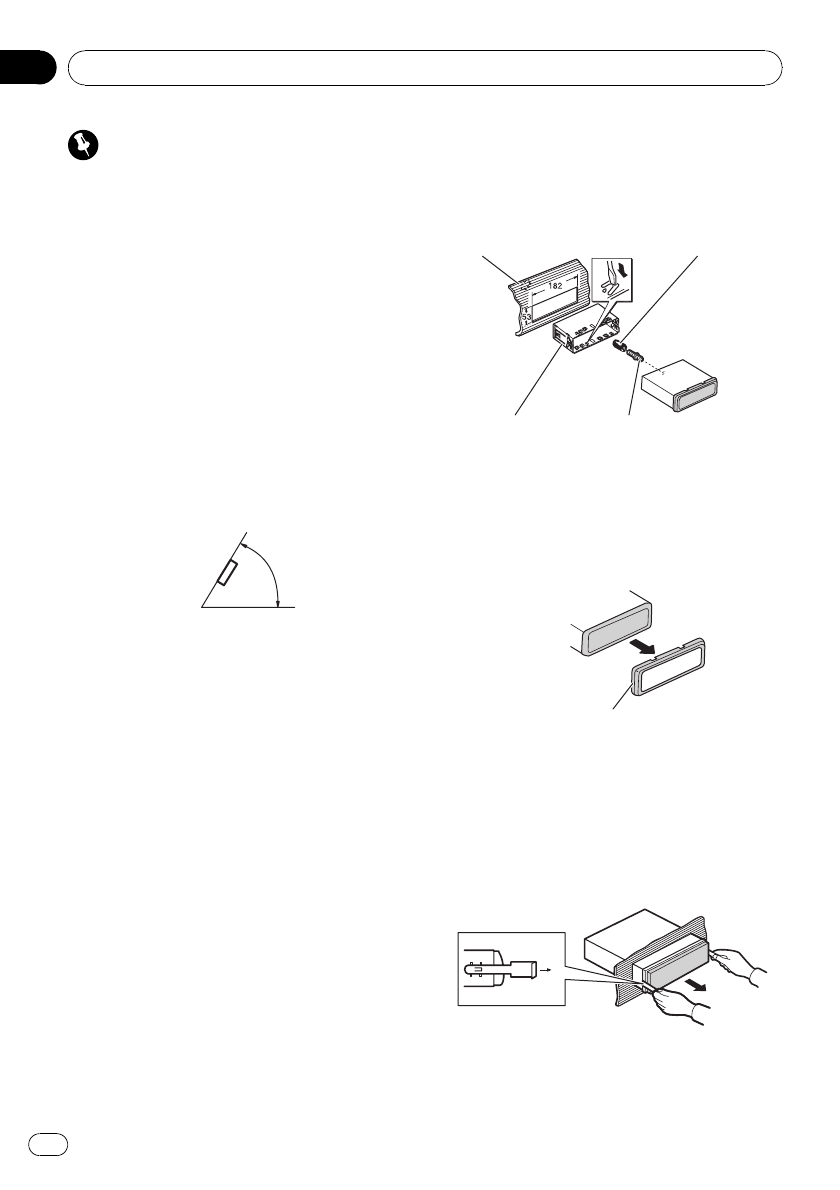

DIN Front-mount

Installation with the rubber bush

1

Insert the mounting sleeve into the

dashboard.

When installing in a shallow space, use a sup-
plied mounting sleeve. If there is enough
space behind the unit, use factory supplied
mounting sleeve.

2

Secure the mounting sleeve by using a

screwdriver to bend the metal tabs (90°)
into place.

3

Install the unit.

Dashboard

Rubber bush

Mounting sleeve

Screw

Removing the unit

1

Extend top and bottom of the trim ring

outwards to remove the trim ring. (When
reattaching the trim ring, point the side
with a groove downwards and attach it.)

Trim ring

!

It becomes easy to remove the trim ring if
the front panel is released.

2

Insert the supplied extraction keys into

both sides of the unit until they click into
place.

3

Pull the unit out of the dashboard.

Installation

En

16

Section

04
