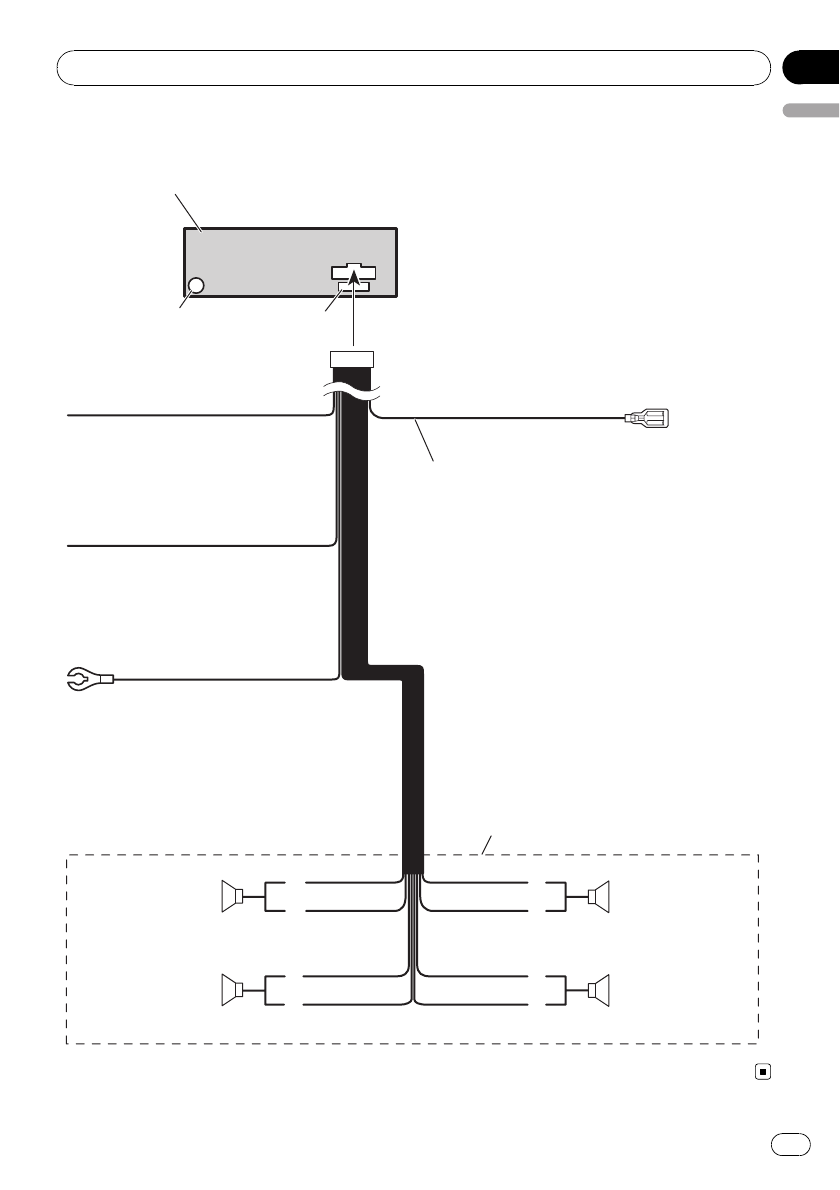

Connection Diagram

















This product

Antenna jack

Fuse (10 A)

Blue/white
Connect to system control terminal of the
power amp or auto-antenna relay control
terminal (max. 300 mA 12 V DC).

Yellow
Connect to the constant 12 V
supply terminal.

Red
Connect to terminal controlled
by ignition switch (12 V DC).

Black (chassis ground)
Connect to a clean, paint-free
metal location.

Left

Right

White/black

Violet/black

Violet

With a 2 speaker system, do not connect
anything to the speaker leads that are not
connected to speakers.

Front speaker

Front speaker

White

Gray/black

Gray

Green/black

Green

Rear speaker

Rear speaker

Connections

En

15

English

Section

03
