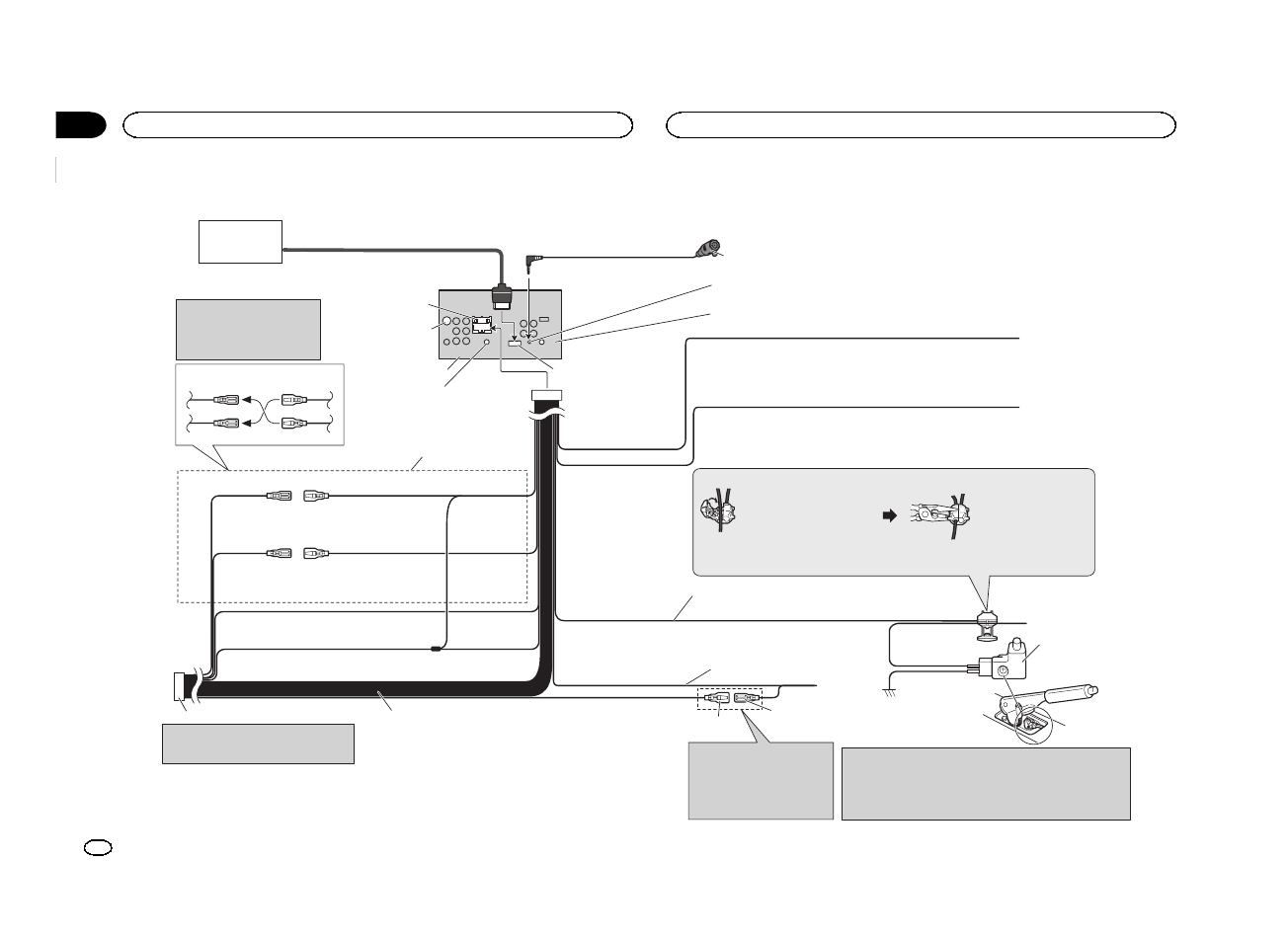

Подключение шнура питания

Примечания:

•  Измените исходные настройки данного устройства (См. Руководство по

эксплуатации). Низкочастотный динамик данного устройства обеспечивает
монофонический выходной сигнал.

•  Когда используете низкочастотный динамик 70 Вт (2

Ω

), убедитесь, что

соединились с Фиолетовым и Фиолетовым/черным проводами данного
устройства. Не подсоединяйте ничего к Зеленому и Зеленому/черному проводам.

Способ подключения

1. Зажмите провод.

2. Плотно обожмите

острогубцами.

Примечание:

•  Положение переключателя стояночного тормоза зависит от модели автомобиля. За более

подробной информацией, обращайтесь к инструкции по эксплуатации автомобиля или к дилеру.

Желтый/черный
Если используется оборудование, имеющее функцию приглушения звука, данный
провод необходимо подсоединить к клемме Audio Mute данного устройства. В
противном случае необходимо проследить за тем, чтобы данный провод не
контактировал с любыми другими разъемами.

Светло-зеленый
Используется для индикации состояния стояночного тормоза. Эти
провода должны подключаться к стороне питания переключателя
стояночного тормоза.

Синий/белый
Подключите к клемме системы контроля
усилителя мощности (макс. 300 мА 12 В пост. ток).

Синий/белый (6*)
Подключите к клемме управления реле
автомобильной антенны (макс. 300 мА 12 В пост. ток).

Расположение штекера разъема
ISO на различных автомобилях
может отличаться. Если штекер 5
предназначен для управления
антенной, подсоедините 5* к 6*. На
других автомобилях подключать 5* к
6* запрещается.

Синий/белый
(5*)

Сторона
заземления

Сторона
электропитания

Переключатель
стояночного
тормоза

Провода динамиков
Белый: Передний

левый



Белый/черный: Передний

левый



Серый: Передний

правый



Серый/черный: Передний

правый



Зеленый: Задний

левый



 или низкочастотный динамик



Зеленый/черный: Задний

левый



 или низкочастотный динамик



Фиолетовый: Задний

правый



 или низкочастотный динамик



Фиолетовый/черный: Задний правый



 или низкочастотный динамик



ISO разъем

Примечание:

В некоторых автомобилях ISO разъем может быть
разделен на два. В этом случае убедитесь, что
подключили оба разъема.

Примечание:

В зависимости от типа автомобиля
функции 2* и 4* могут быть
различными. В этом случае,
убедитесь, что 1* подключили к 4* и
3* к 2*.

1*

3*

2*

4*

Желтый (2*)
Разрывный (или
вспомогательный)

Желтый (1*)
Подключите к клемме постоянно
подающей 12 В.

Соедините провода одинакового
цвета друг с другом.

Красный (4*)
Вспомогательный
(или разрывный)

Красный (3*)
Подключите к клемме,
контролируемой замком зажигания
(12 В пост. ток).

Черный (заземление на массу)
Подключите к чистому, неокрашенному металлическому участку.

Данное устройство

Микрофон (Функция AVH-X2500BT )

Вход антенны

Оранжевый/белый
Подключить к клемме выключателя освещения.

Фиолетовый/белый
Из двух проводов, подключенных к фонарю заднего хода, используйте тот, на котором
изменяется напряжение при переключении рычага коробки передач в положение
REVERSE (R) (Задний ход). Такое подключение позволяет устройству воспринимать, в
каком направлении движется автомобиль: назад или вперед.

4 м

Предохранитель
(10А)

Гнездо AUX (3,5 ø)

Для подсоединения дополнительного устройства
используйте кабель с мини штекером.

Вход RGB

Возможно

подсоединение

навигационного

устройства (AVIC-F250

(продается отдельно)).

Пожалуйста, обратитесь к вашему

дилеру, чтобы справиться о

навигационном устройстве, которое

может быть подсоединено.

Монтажный дистанционный ввод
Может быть подключен жестко-смонтированный адаптер дистанционного
управления (продается отдельно).

Вставьте 26-штырьковый кабель в
направлении, указанном на рисунке.

26-штырьковый кабель (Поставляется с
навигационной системой)

Вход микрофона (Функция AVH-X2500BT )
