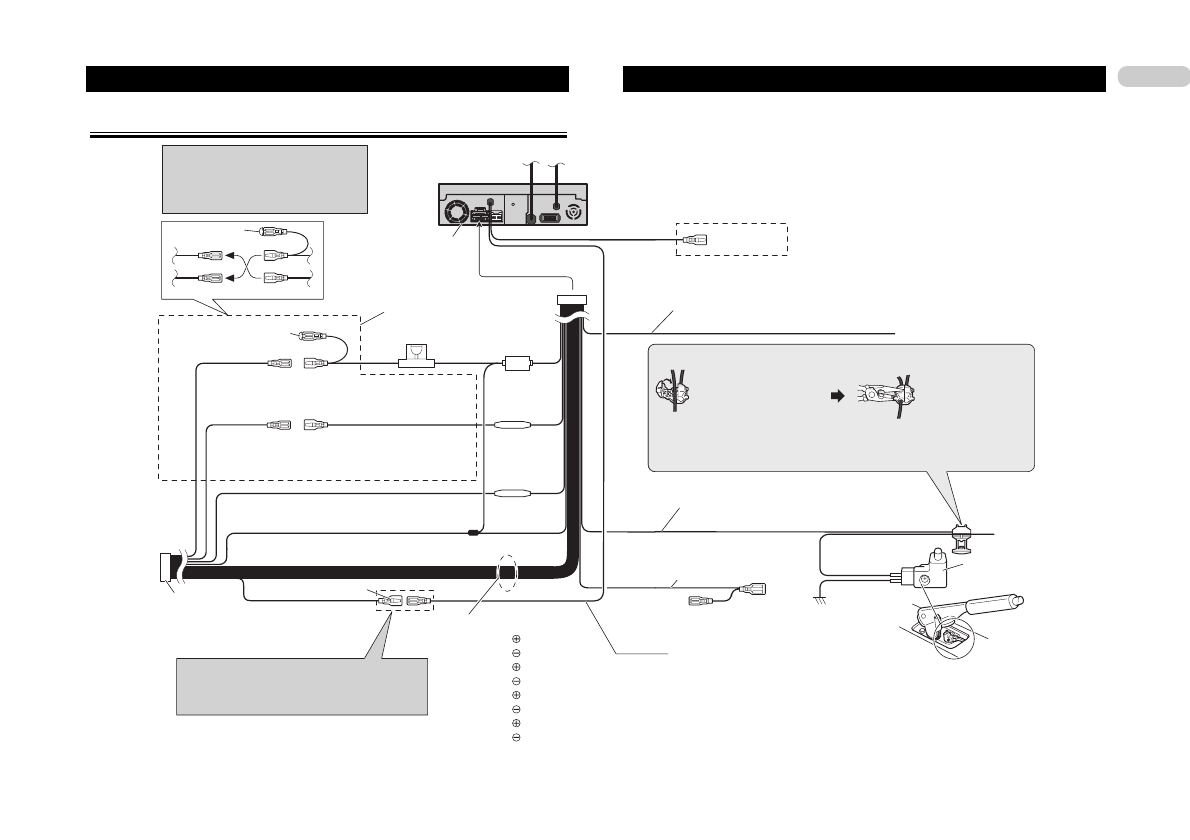

Подключение провода питания

Примечание

В зависимости от типа автомобиля функции
проводов 3* и 5* могут быть разными. В та-
ком случае обязательно соединяйте 2* с 5*
и 4* с 3*.

Данный аппарат

Соедините провода одинакового
цвета друг с другом.

Крышка (1*)

Когда разъем не используется,

не снимайте крышку.

(1*)

(3*)

(5*)

(4*)

(2*)

Гнездо предохранителя

Желтый (3*)

Резервный

(или аксессуары)

Желтый (2*)
К клемме, которая всегда находится под на-
пряжением независимо от положения замка
зажигания.

Красный (5*)

Аксессуары

(или резервный)

Красный (4*)
К клемме, управляемой ВКЛЮЧЕНИ-
ЕМ/ВЫКЛЮЧЕНИЕМ замка зажигания
(12 В пост. тока)

Резистор
предохра-
нителя

Оранжевый/белый
К клемме выключателя освещения

Резистор
предохра-
нителя

Черный (заземление)
На массу (к металлическому корпусу автомобиля)

Разъем стандарта ISO

Примечание

В некоторых автомобилях разъем стандарта ISO мо-
жет быть разделен на два. В таком случае подклю-
чайте к обоим разъемам.

Когда подключаете отдельно приобретенный многока-
нальный процессор (DEQ-P7000), ничего не соединяйте с
проводами АС и с проводом дистанционного управления
системой (синим/белым).

Провода АС

Белый:

фронтальной левой АС

Белый/черный:

фронтальной левой АС

Серый:

фронтальной правой АС

Серый/черный:

фронтальной правой АС

Зеленый:

тыловой левой АС или сабвуфера

Зеленый/черный:

тыловой левой АС или сабвуфера

Фиолетовый:

тыловой правой АС или сабвуфера

Фиолетовый/черный:

тыловой правой АС или сабвуфера

Синий/белый (7*)
К разъему релейного управления автоматиче-
ской антенной (макс. 300 мА, 12 В пост. тока).

Полюс заземления

Выключатель стояночного
тормоза

Полюс источника питания

Синий/белый
К разъему управления системой на усилителе
мощности (макс. 300 мА, 12 В пост. тока).

Светло-зеленый
Используется для определения состояния «ON/OFF» [Включен/
Выключен] стояночного тормоза. Этот провод должен быть подключен
к полюсу источника питания переключателя стояночного тормоза.

Примечание

-

Позиция выключателя стояночного тормоза зависит от модели автомобиля. Посмотрите в
Руководстве пользователя или наведите справки по месту продажи.

Метод соединения

1. Зажмите провод.

2. Крепко зажмите остро-
носыми плоскогубцами.

Желтый/черный
Если Вы пользуетесь сотовым телефоном, то подключайтесь через провод функции «Audio
Mute» [Приглушение звука аудиосистемы] на сотовом телефоне. Если не пользуетесь, оставьте
провод «Audio Mute» свободным от соединений.

Фиолетовый/белый

Смотрите раздел «Подключение камеры заднего вида»

Данное изделие согласовано с новыми цветами проводов.

Подключение устройств
