Лента Velcro (крупная)

Коврик или шасси автомобиля

12

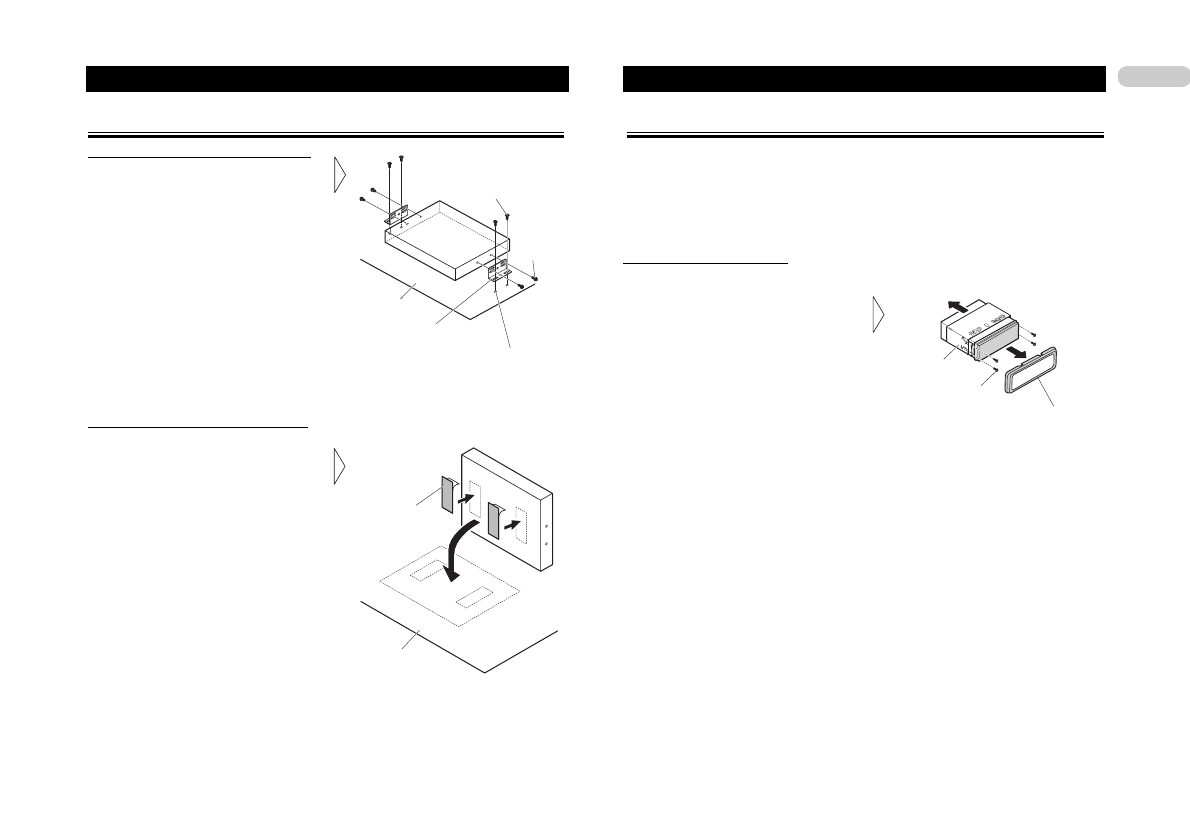

Установка аппарата

Монтаж блока скрытой установки

Крепление при помощи кронштейнов

Самонарезающий винт (4 х 12 мм)

Просверлите отверстия диаметром от 2 до 2,5 мм.

Винт (4 х 8 мм)

Кронштейн

Коврик или шасси автомобиля

Крепление при помощи ленты Velcro

Тщательно  протрите  поверхность
перед прикреплением ленты Velcro.

Передний/задний монтажный узел стандарта DIN

Аппарат  может  быть  правильно  закреплен  либо  «спереди»  (традиционный  передний
монтажный  узел  стандарта  DIN),  либо  «сзади»  (установка  с  применением  заднего
монтажного  узла  стандарта  DIN,  использующего  нарезные  отверстия  для  винтов  по
бокам шасси аппарата).
Более подробно смотрите ниже в иллюстрированном изложении методов установки.

Перед установкой аппарата

●

Снимите рамку и обойму.

Тяните  рамку  наружу,  чтобы  снять  ее,
затем  отвинтите  винты  (2  х  3  мм),
чтобы  снять  обойму.  (Когда  будете
снова  устанавливать  рамку  на  место,
сориентируйте ее стороной с канавкой
вниз и закрепите на месте.)

Рамка

Винт (2 х 3 мм)

Обойма
