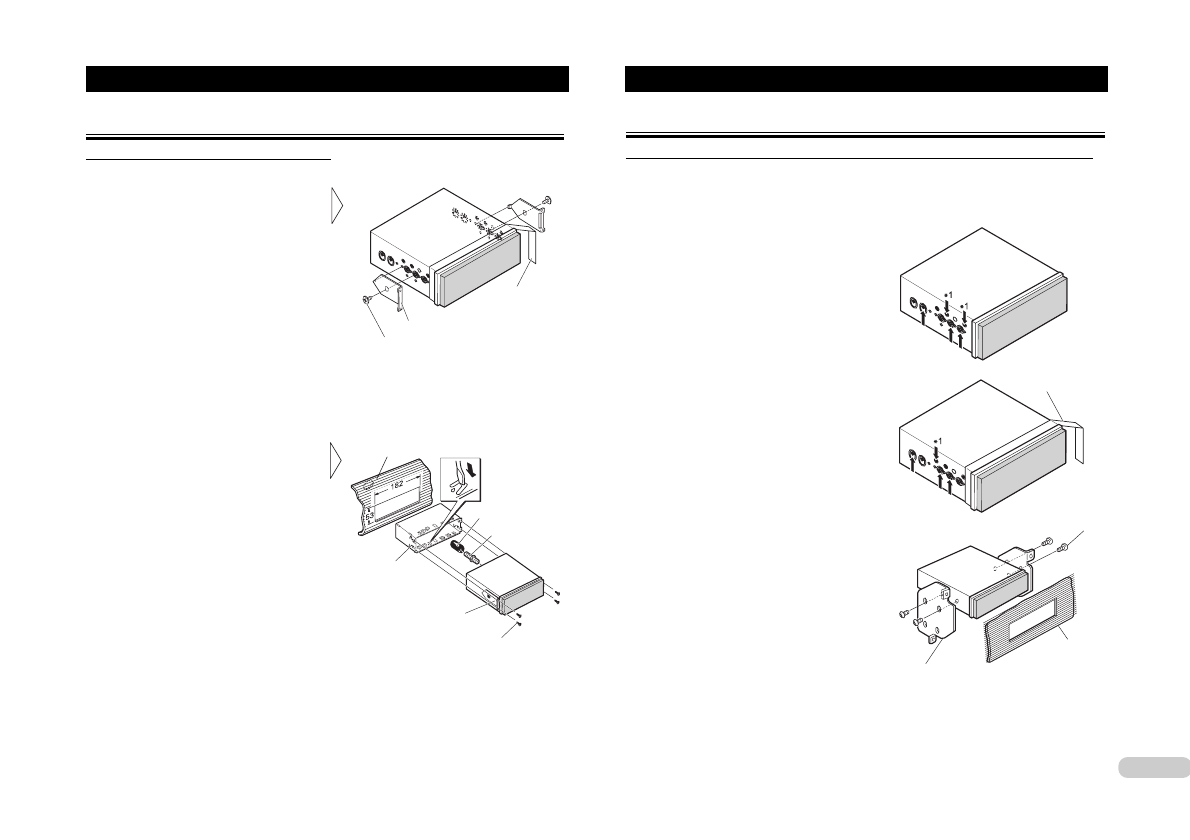

Установка аппарата

Передний монтажный узел стандарта DIN

Установка при помощи резиновой втулки
1. Выберите положение боковых

кронштейнов

В случае установки в неглубокой нише
измените положение боковых кронштей-
нов. Наклейте изоляционную ленту на
части, выступающие из приборной доски
автомобиля.

Изоляционная лента

Боковой кронштейн

Винт (5 х 6 мм), устанавливаемый заподлицо с поверхностью

2. Установите аппарат в приборную доску автомобиля.

Вставив обойму в приборную доску, за-
тем выберите подходящие лапки в соот-
ветствии  с  толщиной  материала
приборной  доски  и  отогните  их.
(С помощью верхних и нижних лапок ус-
тановите  как  можно  прочнее.  Для  за-
крепления согните лапки под углом 90

●

После установки аппарата снова
установите на место рамку.

Приборная доска автомобиля

Обойма

Резиновая втулка

Винт

Винт (2 х 3 мм)

Боковой кронштейн

Установка с применением отверстий для винтов на боковой стороне аппарата

●

Прикрепление аппарата к фабричному радиомонтажному кронштейну

Выберите  положение,  в  котором  отверстия  для  винтов  на  кронштейне  и  на  данном  ап-
парате  совместятся  (совпадут)  друг  с
другом,  и  завинтите  винты  в  2  местах
на  каждой  стороне.  Пользуйтесь  за-
жимными винтами (4 х 3 мм) или (5 х 6
мм), либо устанавливаемыми заподли-
цо винтами (5 х 6 мм) в зависимости от
формы  отверстий  для  винтов  в  крон-
штейне.

Используйте только зажимные
винты (4 х 3 мм)

●

В  случае  установки  в  неглубокой
нише  используйте  показанные
ниже  отверстия  для  винтов.  На-
клейте  изоляционную  ленту  на
части,  выступающие  из  прибор-
ной доски.

Если отверстия для винтов на
кронштейне и на аппарате не
совпадают,

напильником

расширьте  отверстия  для  винтов
на  кронштейне,  чтобы  привести
их  в  соответствие  с  отверстиями
для винтов на аппарате.
Завинтите  винты  в  2  местах  на
каждой стороне.

Задний монтажный узел стандарта DIN

Изоляционная лента

Винт

Приборная доска

или консоль

Фабричный
радиомонтажный
кронштейн *2
