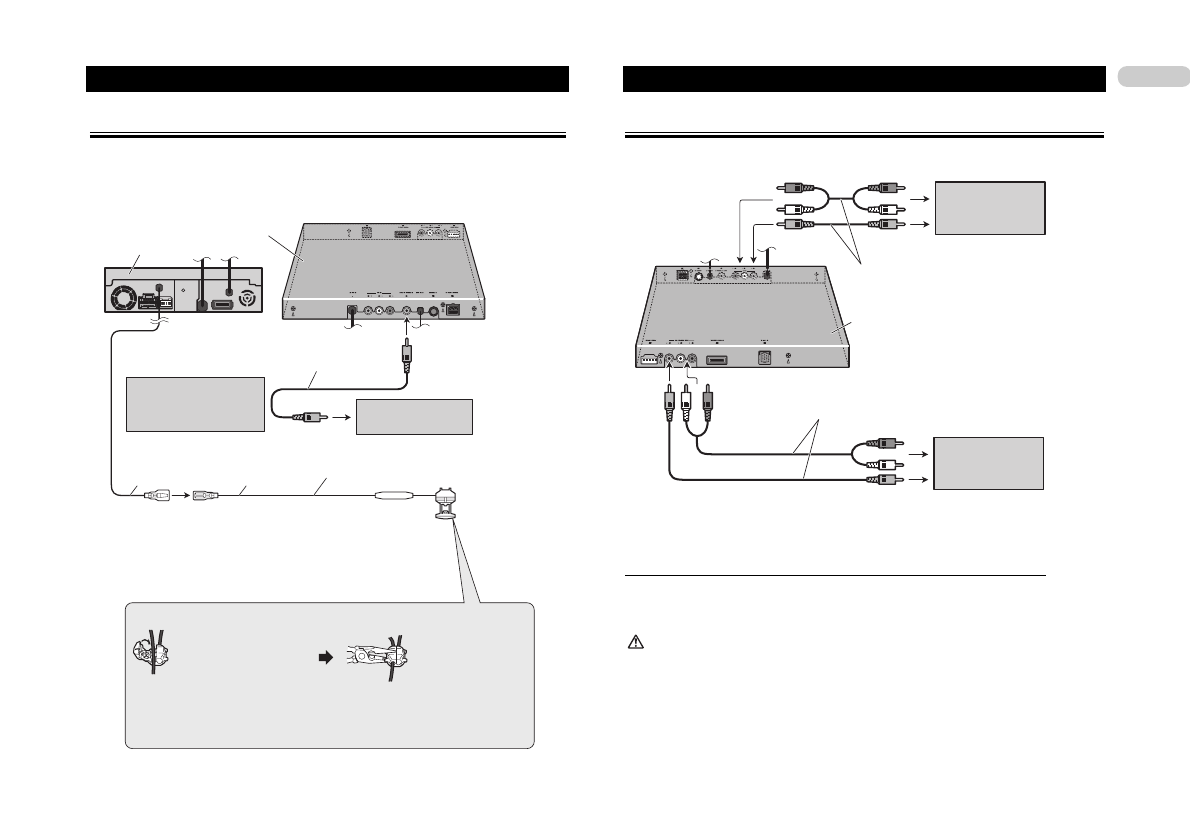

Подключение внешнего видеокомпонента и дисплея

Блок скрытой установки

Кабель RCA (продается отдельно)

К аудиовыходу

Внешний видеокомпонент
(продается отдельно)

К видеовыходам

Кабель RCA
(продается отдельно)

К аудиовходам

Дисплей с входными
разъемами RCA

К видеовходу

●

В случае подключения внешнего видеокомпонента необходимо задать параметр
«

AV INPUT

» [Входной аудио/видеосигнал] в меню «

SETUP

» [Настройка].

При использовании дисплея, подключенного к тыловому видеовыходу

Тыловой видеовыход данного аппарата предназначен для подключения дисплея, дающе-
го пассажирам задних сидений смотреть видеоматериалы с дисков DVD или Video CD.

ПРЕДУПРЕЖДЕНИЯ:

●

НИКОГДА НЕ устанавливайте дисплей в таком месте, которое дает возможность во-
дителю смотреть видеоматериалы с дисков DVD или Video CD во время вождения ав-
томобиля.

●

НИКОГДА НЕ подключайте тыловой аудиовыход («REAR MONITOR OUT») к приобретенно-
му отдельно усилителю.

Подключение устройств

При использовании данного аппарата вместе с камерой заднего вида возможно автома-
тическое переключение на видеоизображение от камеры заднего вида при передвиже-
нии рычага переключения передач в положение «REVERSE (R)» [Задний ход].

Подключение камеры заднего вида

Блок скрытой установки

Кабель RCA (продается
отдельно)

Рекомендуем Вам пользоваться
видеокамерой, которая подает на
выход зеркально перевернутые
изображения.

К видеовыходу

Камера заднего вида

Удлинительный провод (прилагается)

15 см

8 м

Резистор предохра-
нителя

Фиолетовый/белый
Из двух проводов, соединенных с задним фонарем, под-
ключайте тот, в котором меняется напряжение при пере-
движении рычага переключения передач в положение
«REVERSE (R)». Это соединение позволяет аппарату оп-
ределять, вперед или назад движется автомобиль.

Метод соединения

1. Зажмите провод.

2. Крепко зажмите остро-
носыми плоскогубцами.

Примечание

- В случае подключения камеры заднего вида необходимо задать параметр

«B-CAMERA»

[Камера заднего вида] в меню

«SETUP»

[Настройка].

Данный аппарат
