32
33
Установка/Подключение
Установка/Подключение
Подключение

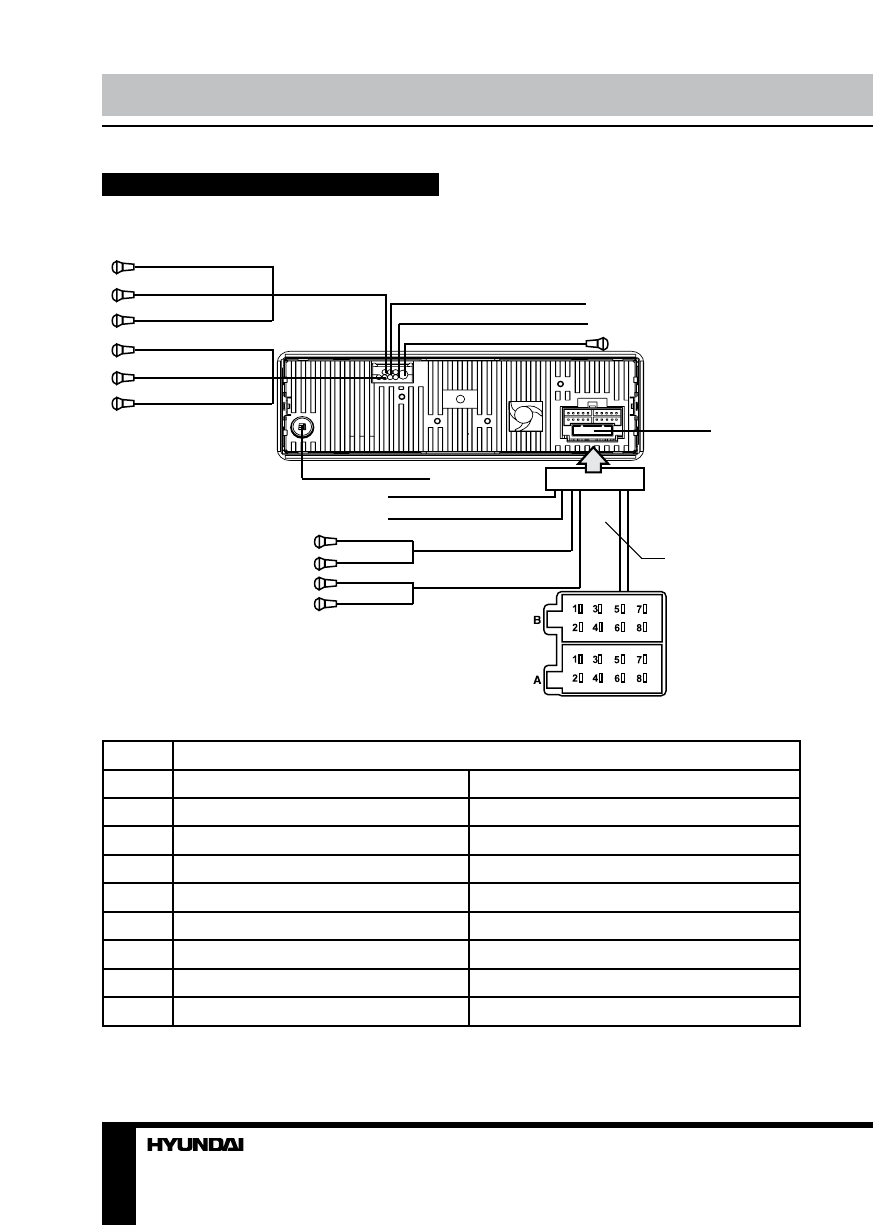

Схема электрических соединений
Видеовыход (желтый)
Видеовход (желтый)
Аудиовыход (прав=красн)
Аудиовход (прав=красн)
RCA аудиовидео
выход
RCA аудиовидео
вход
Аудиовыход (бел=лев)
Аудиовход (бел=лев)
Разъем радиоантенны
Выход на сабвуфер (синий)
Разъем ТВ-антенны
Предохранитель
15 A
GPS-антенна (опция)
Парковочн. (коричнев.)
Провод заднего хода (розов.)
RCA выход (тыл) серый
RCA выход (фронт) корич.
пр. (красн)
пр. (красн.)
ISO-коннектор
лев. (бел)
лев. (бел)
12
Таблица проводов ISO-коннектора
Номер
Функция
Разъем A
Разъем B
1
-
Тыловой правый(+) - Фиолетовый
2
-
Тыловой правый(-) - Фиолетовый/Черный
3
-
Фронтальный правый(+) - Серый
4
Питание 12В (+)/желтый
Фронтальн. правый(-) - Серый/Черный
5
Питание антенны/синий
Фронтальный левый(+) - Белый
6
-
Фронт. левый((-) - Белый/Черный
7
Зажигание/красный
Тыловой левый(+) - Зеленый
8
Земля/черный
Тыловой левый(-) - Зеленый/Черный
Провод питания антенны предназначен для подачи питания на антенну и для удаленного
управления дополнительным усилителем.
ISO-коннектор
