Установка/Подключение

Подключение

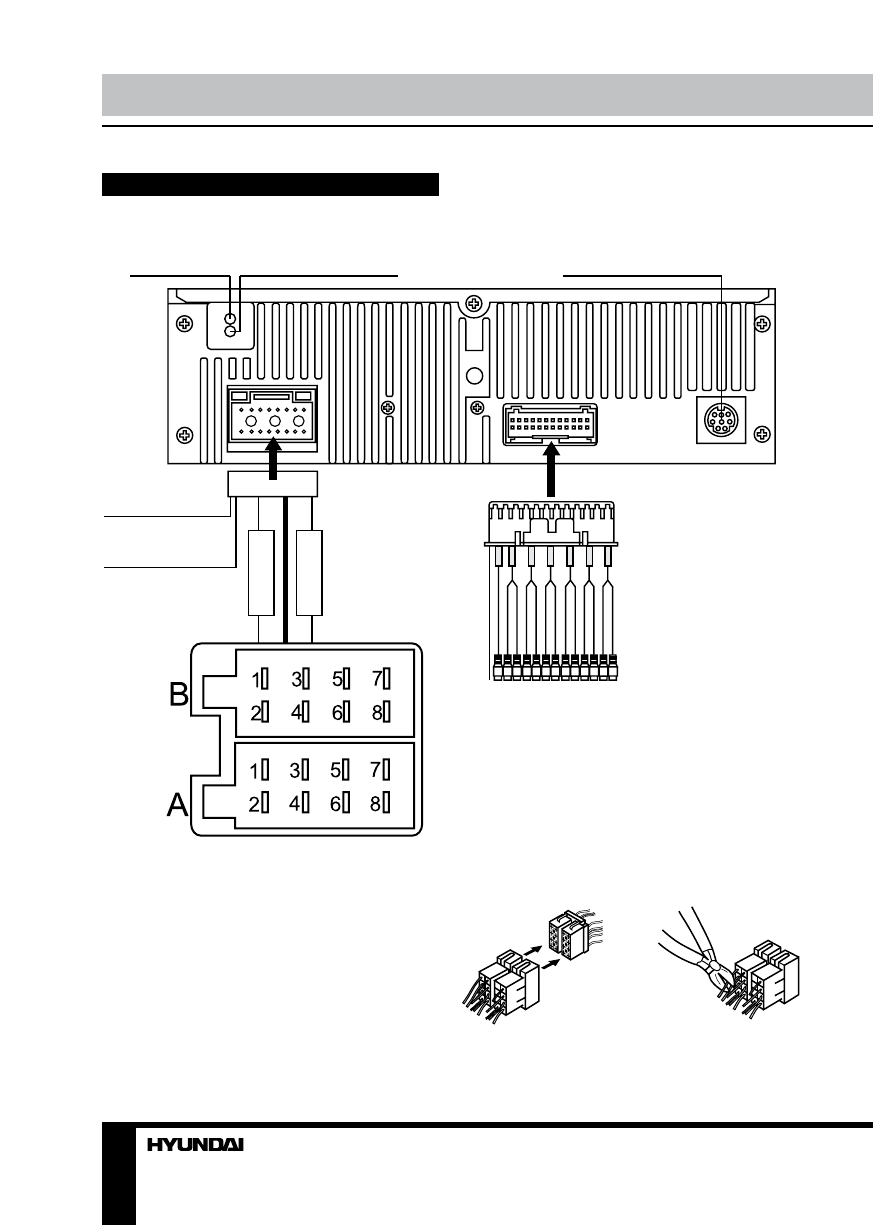

Схема электрических соединений

Разъем для IPOD

Аудио-видео коннектор

ISO-коннектор

Парк. (розовый)

Управ. усилит.
(синий/белый)

Пред. 15A

Пред. 1A

Вход радиоантенны

Вход ТВ-антенны

Использование разъема ISO

1. Если в Вашем автомобиле есть разъ-

ем ISO, произведите подключение, как
показано на рисунке.

2. Для подключений без разъемов ISO

внимательно проверьте все провода перед
подключением, неправильное подключение
может привести к повреждениям изделия.
Обрежьте разъем, подключите цветные
головки разъема к шнуру питания батареи в
соответствии с приведенной таблицей.
