Установка/Подключение

Установка/Подключение

нужным углом.

4.   Подключите необходимые провода и

разъемы. Убедитесь в правильности под-
ключения.

5.   Установите магнитолу в монтажный

кожух до фиксации боковых защелок.

3

5

4

6

8

1

7

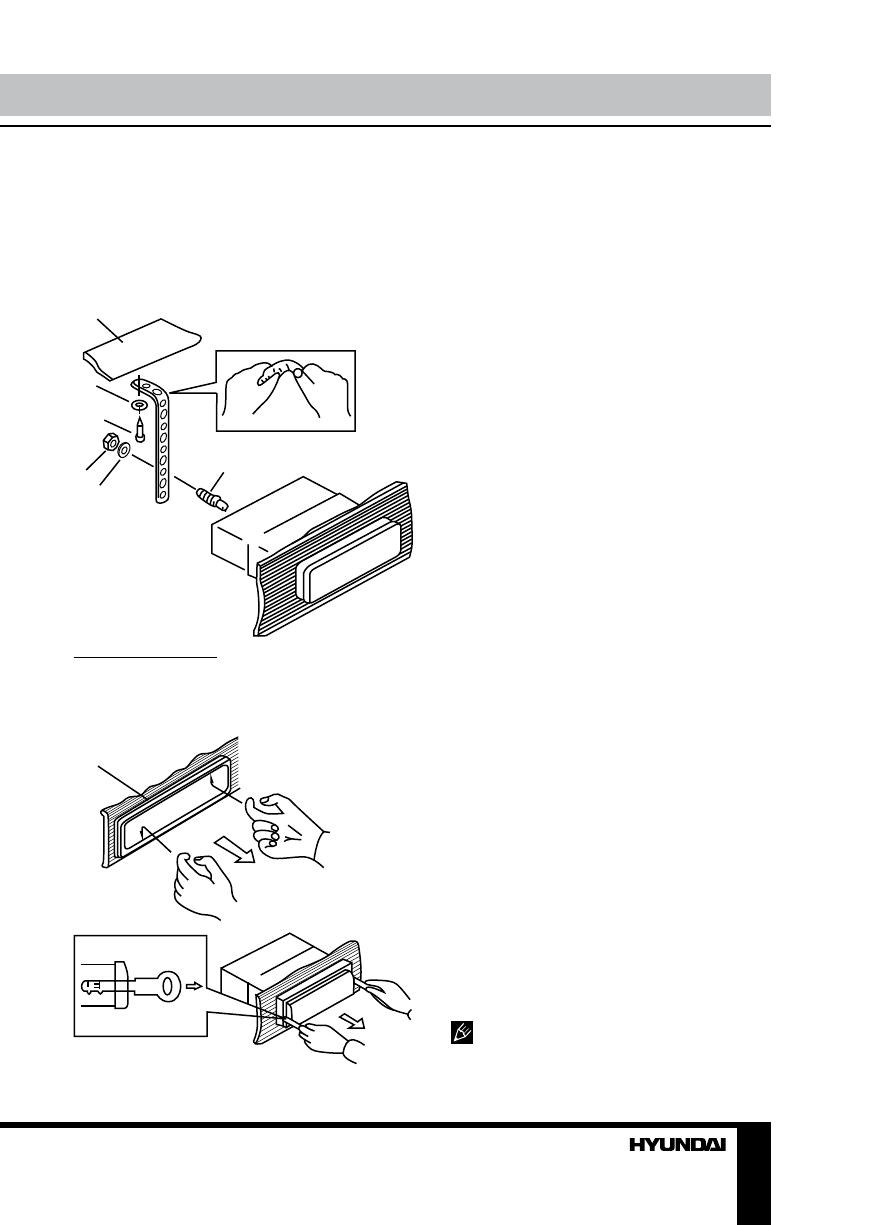

Снятие устройства
а – Декоративная рамка
б – Направление снятия рамки
в – Установка ключей съемников

B

б

а

1.   Выключите магнитолу и снимите

переднюю панель.

2.   Вставьте пальцы в канавку на перед-

ней стороне декоративной рамки (рамка
снимается с небольшим усилием). Потяните
рамку на себя, чтобы снять ее.

3.   Вставьте входящие в комплект

ключи-съемники с обеих сторон корпуса
устройства, как показано на рисунке, до
щелчка. Для того чтобы извлечь устройство
из приборной панели, потяните за съемники
или магнитолу и вытяните её на себя (перед
снятием убедитесь, что магнитола не за-
фиксирована с опорной планкой).

Установка декоративной рамки

Для установки декоративной рамки при-

жмите ее к корпусу устройства и нажмите,
чтобы вставить на место. Это необходимо
сделать до установки передней панели,
иначе вы не сможете установить декоратив-
ную рамку на место (При установке рамки
на место направьте сторону с канавкой
вниз и закрепите ее.).

Установка в приборную панель

(Метод Б)

В данном случае установки используются

отверстия для винтов на боковых сторонах
устройства. Закрепите устройство с по-
мощью штатных кронштейнов крепления
радиоприемника.

1. Выберите такое положение, в котором

отверстия для винтов на кронштейне (3)
будут совмещены с отверстиями для винтов
на корпусе устройства и вкрутите по два
винта (2) с каждой стороны.

2. Винт.
3. Монтажный кронштейн штатного

радиоприемника.

4. Приборная панель или консоль авто-

мобиля.

5. Защелка (снимите эту деталь).

   При установке по методу Б монтаж-

ный кожух и внешняя декоративная рамка
