25

Установка/Подключение

Следуйте инструкции к аудиоустройству, которое Вы собираетесь подключить.

Выход сабвуфера
Выход SUB OUT (зеленый) служит для подключения 1 или 2 низкочастотных усилителей

(сабвуферов). Следуйте инструкциям по установке сабвуфера.

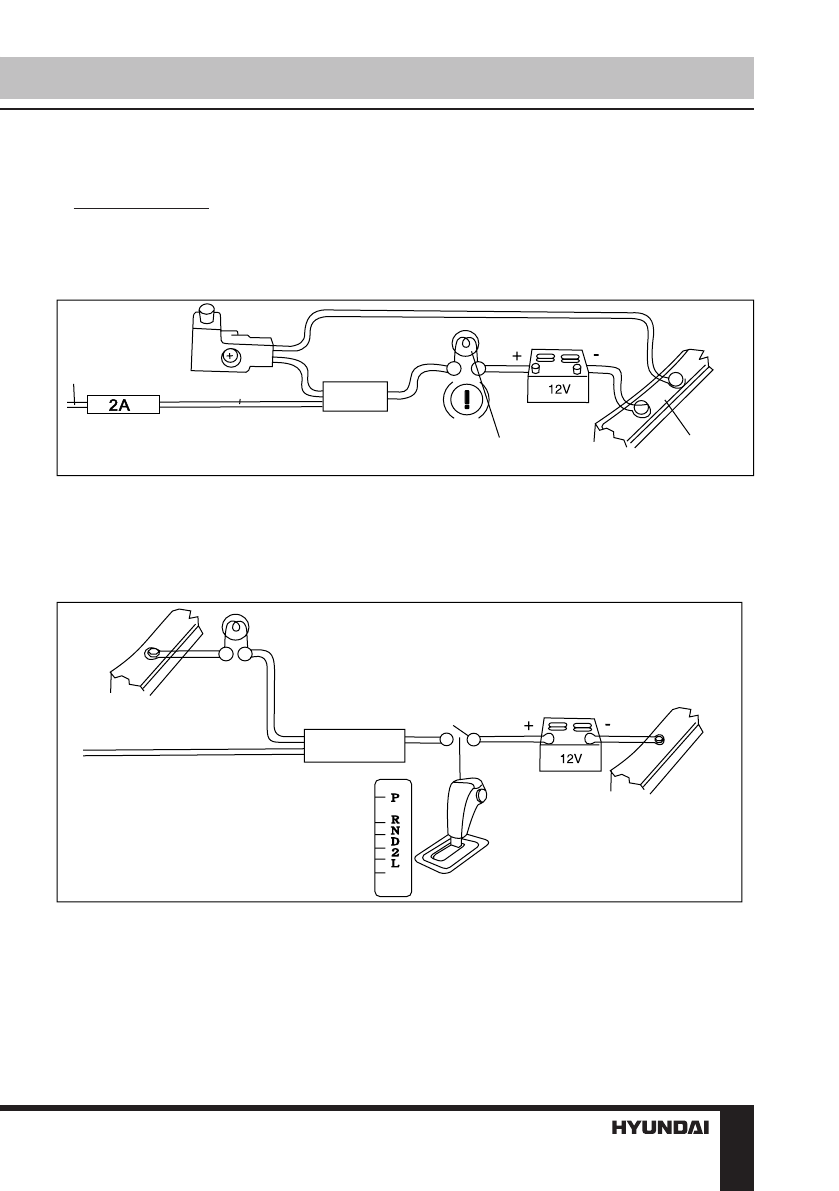

Подключение парковочного провода

Контакт
парковочного
тормоза

Световой индикатор
ручного тормоза

Кузов

Аккумулятор

Зелен. провод

Если парковочный провод подсоединен к ручному тормозу, наличие видеоизображения

на дисплее будет зависеть от движения автомобиля, настроек системы и подключенных ис-
точников видео.

Подключение провода фонаря заднего хода

(для работы камеры заднего вида)

Кузов

Кузов

Провод камеры заднего вида

Фонарь заднего хода

Коробка передач

Фиолет.-бел. провод

Аккумулятор

Если подключена камера заднего вида, при движении автомобиля задним ходом устрой-

ство автоматически переключится в режим камеры заднего вида. При окончании движе-
ния задним ходом устройство вернется в исходный режим.
