27

CZ202E/CZ202ER/CZ202EG

Примечания по установке

1. Перед установкой убедитесь, что

соединения выполнены надлежащим

образом и аппарат функционирует

нормально. Неправильное соединение

может привести к повреждению

аппарата.

2. Используйте только дополнительные

принадлежности, предназначенные и

изготовленные для данного аппарата,

поскольку использование других

дополнительных принадлежностей

может привести к повреждению

аппарата.

3. Перед установкой закрепите все кабели

питания.

4. НЕ устанавливайте аппарат в месте,

расположенном близко к источнику

тепла, чтобы предотвратить

повреждение электрических

компонентов, например, лазерной

головки.

5. Установите аппарат горизонтально.

Установка аппарата вертикально под

углом, превышающим 30 градусов,

может привести к ухудшению

функционирования.

6. Чтобы предотвратить возникновение

электрических искр, сначала

подключите положительный полюс, а

затем отрицательный.

7. НЕ перекрывайте выходное отверстие

охлаждающего вентилятора, чтобы

обеспечить достаточное рассеивание

тепла данного аппарата, иначе это может

привести к повреждению аппарата.

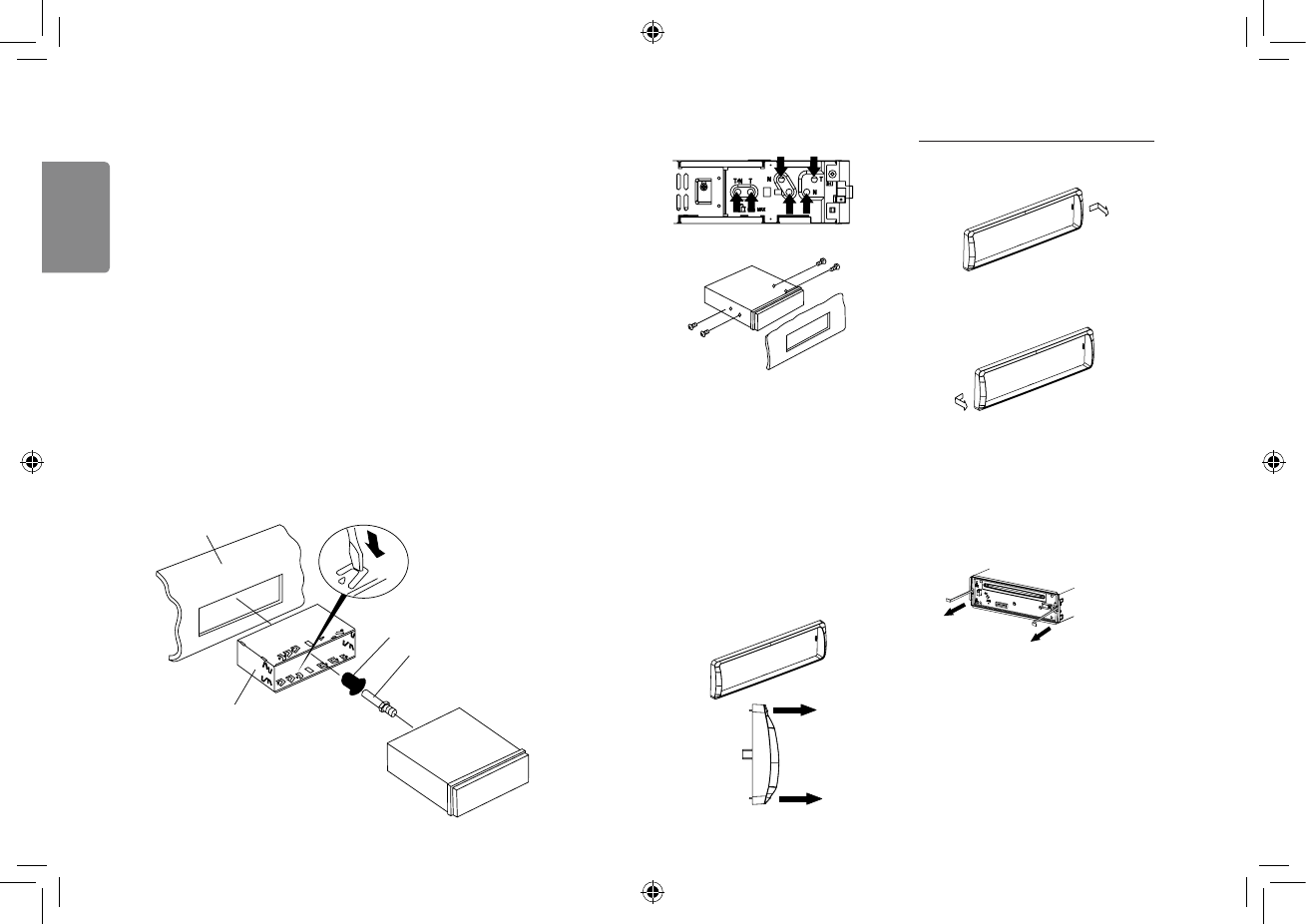

Установка аппарата

Способ A

1. Вставьте монтажный кронштейн

в приборную панель, выберите

подходящую монтажную петлю в

соответствии с шириной прорези,

и загните монтажную петлю

наружу с помощью отвертки, чтобы

зафиксировать монтажный кронштейн

на месте.

2. Закрутите 1 винт M4×42 в отверстие с

задней стороны аппарата и установите

резиновую крышку поверх винта. (см.

рисунок ниже)

3. Вставьте аппарат в кронштейн до щелчка.

Резиновая крышка

Специальный винт (M4x42)

Отвертка

Приборная панель

Монтажный кронштейн

1. Надавите окантовку вправо и потяните

правую сторону окантовки.

2. Надавите окантовку влево и потяните

левую сторону окантовки.

Извлечение аппарата

1.  Выключите питание.

2.  Снимите панель.

3.  Снимите окантовку.

4.   В с т а в ь т е   к л ю ч и   д л я   с н я т и я

прямолинейно по направлению к задней

части  до  фиксации,  а  затем  потяните

аппарат наружу.

5.  Отсоедините все провода.

Способ B

6) Снятие основного блока

Монтажная рама

Приборная панель

M5x6

1.  Вставьте аппарат непосредственно в

вырез приборной панели.

2.  Поместите цилиндрические винты

M5×6 в отверстия монтажной рамы,

расположенной внутри выреза, и

отверстия аппарата и закрутите винты

слева и справа.

Установка окантовки

Прикрепите окантовку вокруг передней

панели.

Следите за верхней и нижней частью

окантовки и установите ее таким образом,

чтобы все крючки были зафиксированы.

топ

Side view
of trim-ring

дно
