CZ202E/CZ202ER/CZ202EG

9.

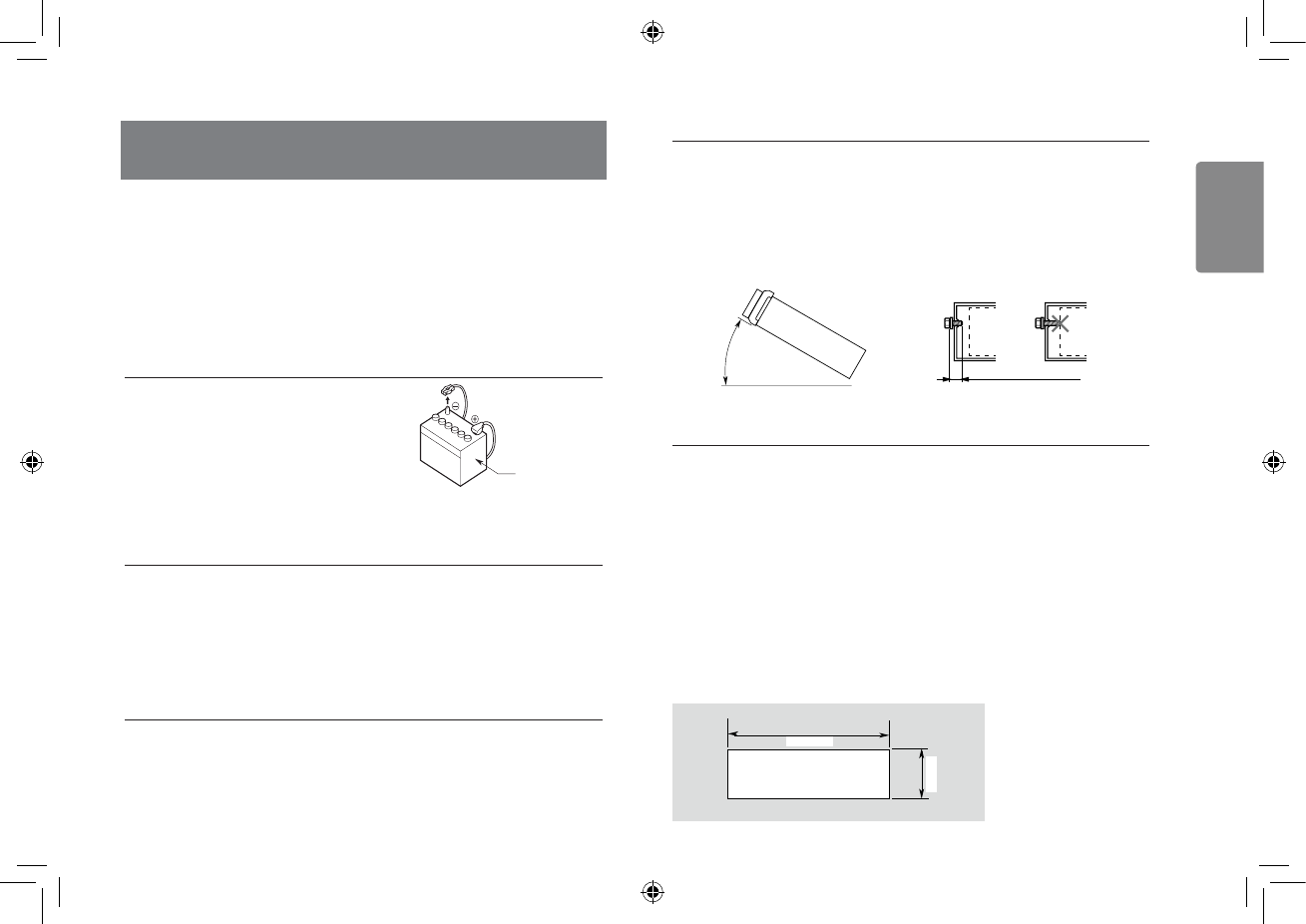

  РУКОВОДСТВО ПО УСТАНОВКЕ /

ПОДСОЕДИНЕНИЮ ПРОВОДКИ

1.   Данный аппарат предназначен исключительно

для использования в автомобилях с

напряжением питания 12 В с отрицательным

заземлением.

2.  Внимательно прочтите данные инструкции.

3.   Обязательно отсоедините “разъем”

аккумулятора перед началом работы. Это

необходимо для предотвращения короткого

замыкания цепей во время установки. (Рисунок

1)

2) Содержимое комплекта

1) Перед началом работы

3) Общие меры предосторожности

1.   Не открывайте корпус. Внутри нет

деталей, предназначенных для

обслуживания пользователем. Если

что-либо попадет внутрь аппарата

во время установки, обратитесь

к дилеру или в авторизованный

сервисный центр

Clarion

.

2.   Для очистки корпуса используйте

мягкую сухую ткань. Ни в коем

случае не используйте жесткую

ткань, разбавитель, бензин

или спирт. В случае сильного

загрязнения нанесите немного

холодной или теплой воды на

мягкую ткань и аккуратно вытрите

грязь.

СОДЕРЖАНИЕ

1) Перед началом работы

 ........................................................ 26

2) Содержимое комплекта

 ...................................................... 26

3) Общие меры предосторожности

 ........................................ 26

4) Меры предосторожности при установке

 ........................... 26

5) Установка основного блока

 ................................................ 26

6) Снятие основного блока

 ..................................................... 27

7) Провода и соединения

 ........................................................ 28

8) Подключение дополнительных принадлежностей

 ........... 28

Основной блок

 ................................... 1

Передняя панель

 ............................... 1

Окантовка

 .......................................... 1

Монтажный кронштейн

 ..................... 1

Специальный винт (M4x42)

 ............... 1

Винты M5x6 мм

 .................................. 4

L-образный ключ

 ................................ 2

Резиновая крышка

 ............................. 1

Соединительный разъем

 .................. 1

Футляр для съемной панели

управления

 ......................................... 1

Руководство пользователя

 ............... 1

Гарантийный талон

 ............................ 1

Специальный винт (для блокировки

передней панели)

 .............................. 1

А к к у м у л я т о р

автомобиля

Рисунок 1

4) Меры предосторожности при установке

1.   Перед началом работы подготовьте

все компоненты, необходимые для

установки основного блока.

2.   Установите аппарат в пределах угла

30° по отношению к горизонтальной

плоскости. (Рисунок 2)

3.  Если необходимо выполнить

какие-либо работы с кузовом

автомобиля, например, просверлить

отверстия, предварительно

проконсультируйтесь с дилером.

4.   Используйте для установки

прилагаемые винты.

   Использование других винтов

может привести к повреждениям.

(Рисунок 3)

5) Установка основного блока

1.   Поместите монтажный кронштейн в приборную панель, воспользуйтесь

отверткой для того, чтобы загнуть внутрь каждый ограничитель монтажного

кронштейна, а затем закрепите ограничитель.

2.  Подключите провода, как показано в Разделе 7).

3.  Вставьте основной блок в монтажный кронштейн до полной фиксации.

4.   Следите за верхней и нижней частью окантовки и установите ее таким

образом, чтобы все крючки были зафиксированы.

Примечания:

1.   Для надлежащей установки в некоторых моделях автомобилей необходим

специальный монтажный комплект.

  Обратитесь к дилеру

Clarion

 для получения подробной информации.

2.   Надежно зафиксируйте передний ограничитель, чтобы предотвратить

ненадежное закрепление основного блока.

•  Размеры выреза в консоли

(182 mm)

5

3

 mm

Отверстие

Макс

. 30˚

Каркас

Каркас

Повреждение

Макс. 6 мм (винт M5)

Рисунок

2

Рисунок 3
