En
g

lish

11

CZ202E/CZ202ER/CZ202EG

FM Tuner

Frequency range: 87.5-108.0MHz

Usable sensitivity: 8dBf

Frequency response: 30Hz-15kHz

Stereo separation: 30dB(1kHz)

Signal/noise ratio: >55dB

MW Tuner

Frequency range: 531-1602kHz
Usable sensitivity (S/N=20dB): 30dBμ

LW Tuner

Frequency range: 153-279kHz
Usable sensitivity (S/N=20dB): 34dBμ

CD Player

System: Disc digital audio system

Frequency response: 20Hz-20kHz

Signal/noise ratio: >94dB

Total harmonic distortion: Less than 0.1% (1kHz)
Channel separation: >60dB

MP3/WMA mode

MP3 sampling rate: 8 kHz to 48 kHz

MP3 bit rate: 8 kbps to 320 kbps / VBR

WMA bit rate: 8 kbps to 320 kbps

Logical format: ISO9660 level 1,2

Joliet ile system

USB

Speciication: USB 1.0/2.0

Playable audio format:

MP3(.mp3): MPEG 1/2/Audio Layer-3

WMA(.wma): Ver 7/8/9.1/9.2

Audio Ampliier

Maximum power output:

180W (45W x 4)

Speaker impedance: 4  (4 to 8

 allowable)

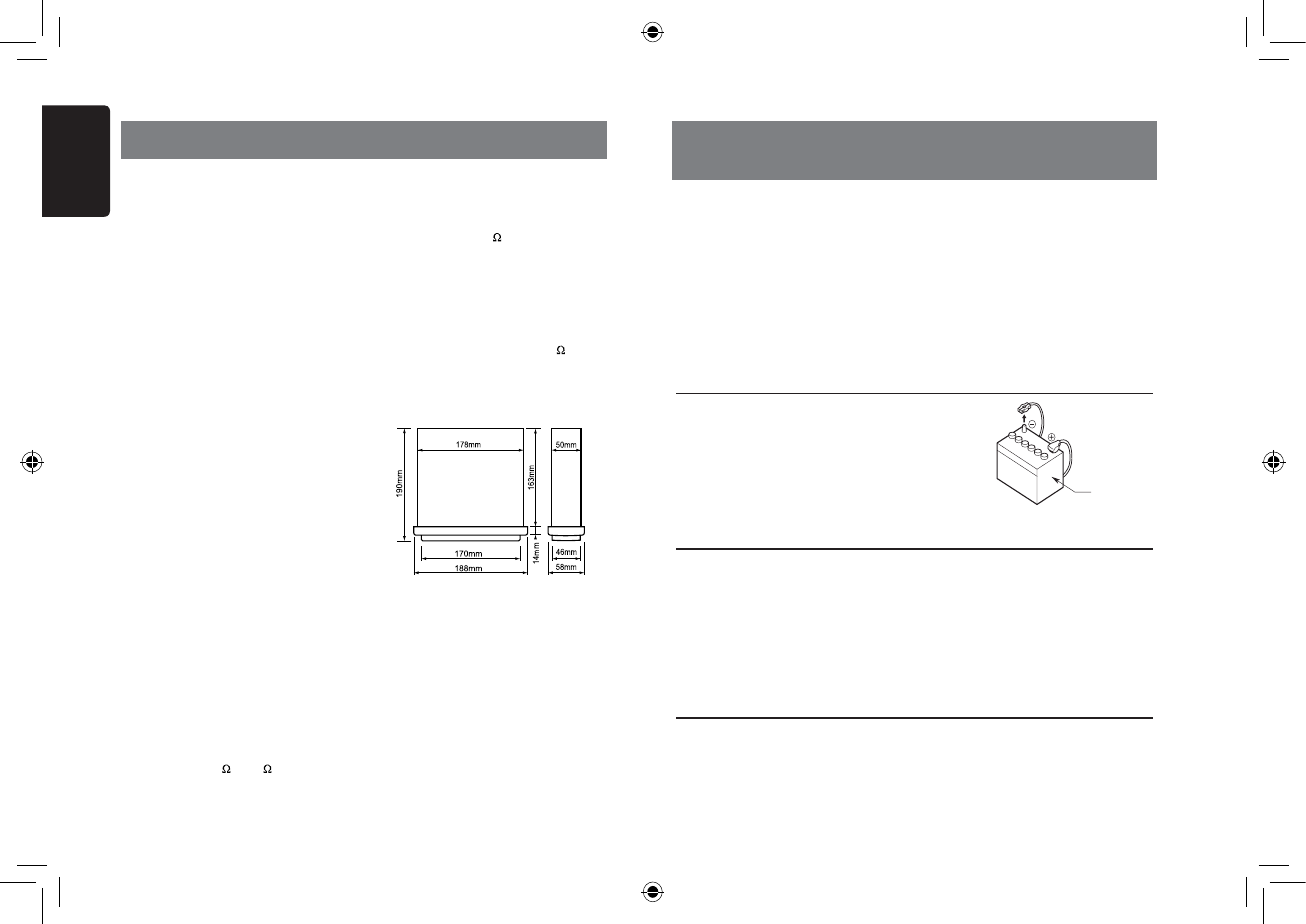

8. SPECIFICATIONS

Input

Audio input sensitivity:

High: 320mV (at 1V output)

Mid: 650mV (at 1V output)

Low: 1.3V (at 1V output)

(input impedance 10 k

 or greater)

Aux-in level: ≤2V

General

Power supply voltage:

14.4VDC (10.8 to 15.6V allowable),

negative ground

Pre-Amp output voltage:

 2.0V (CD play mode: 1kHz, 0dB, 10k  load)

Fuse: 15A

Dimensions of the Main Unit:

 188mm Width × 58mm Height × 190mm Depth

Weight of the Main Unit: 1.30kg

Note:

•    Specifications  and  design  are  subject

t o   c h a n g e   w i t h o u t   n o t i c e   f o r   f u r t h e r

improvement.

9.  INSTALLATION  /  WIRE
CONNECTION GUIDE

1) Before Starting

1. This set is exclusively for use in cars with a

  negative ground 12 V power supply.

2. Read these instructions carefully.

3. Be sure to disconnect the battery “terminal”

  before starting. This is to prevent short circuits

  during installation. (Figure 1)

2) Package Contents

3) General Cautions

1.  Do not open the case. There are no

user serviceable parts inside. If you
drop anything into the unit during
installation, consult your dealer or an

authorized Clarion service center.

2.  Use a soft, dry cloth to clean the case.

Never use a rough cloth, thinner,

benzine, or alcohol etc. For tough dirt,

apply a little cold or warm water to a

soft cloth and wipe off the dirt gently.

Source unit .......................................... 1

Front panel

 .......................................... 1

Trim ring .............................................. 1

Mounting bracket

 ................................. 1

Special screw (M4x42)

 ........................ 1

Screws M5x6 mm

 ................................ 4

Rubber cap

 .......................................... 1

L-key

 .................................................... 2

Wire connector

 .................................... 1

DCP case

 ............................................ 1

Owner’s manual

................................... 1

Warranty card

 ...................................... 1

Special screw (Front panel lock)

 ......... 1

Car battery

Figure 1

CONTENTS

1) Before Starting

 ...................................................................... 11

2) Package Contents

 ................................................................. 11

3) General Cautions

 .................................................................. 11

4) Cautions on Installation

 ......................................................... 12

5) Installing the Source Unit

 ...................................................... 12

6) Removing the Source Unit

 .................................................... 13

7) Wiring and Connections

 ........................................................ 13

8) Connecting the Accessories

 .................................................. 14
