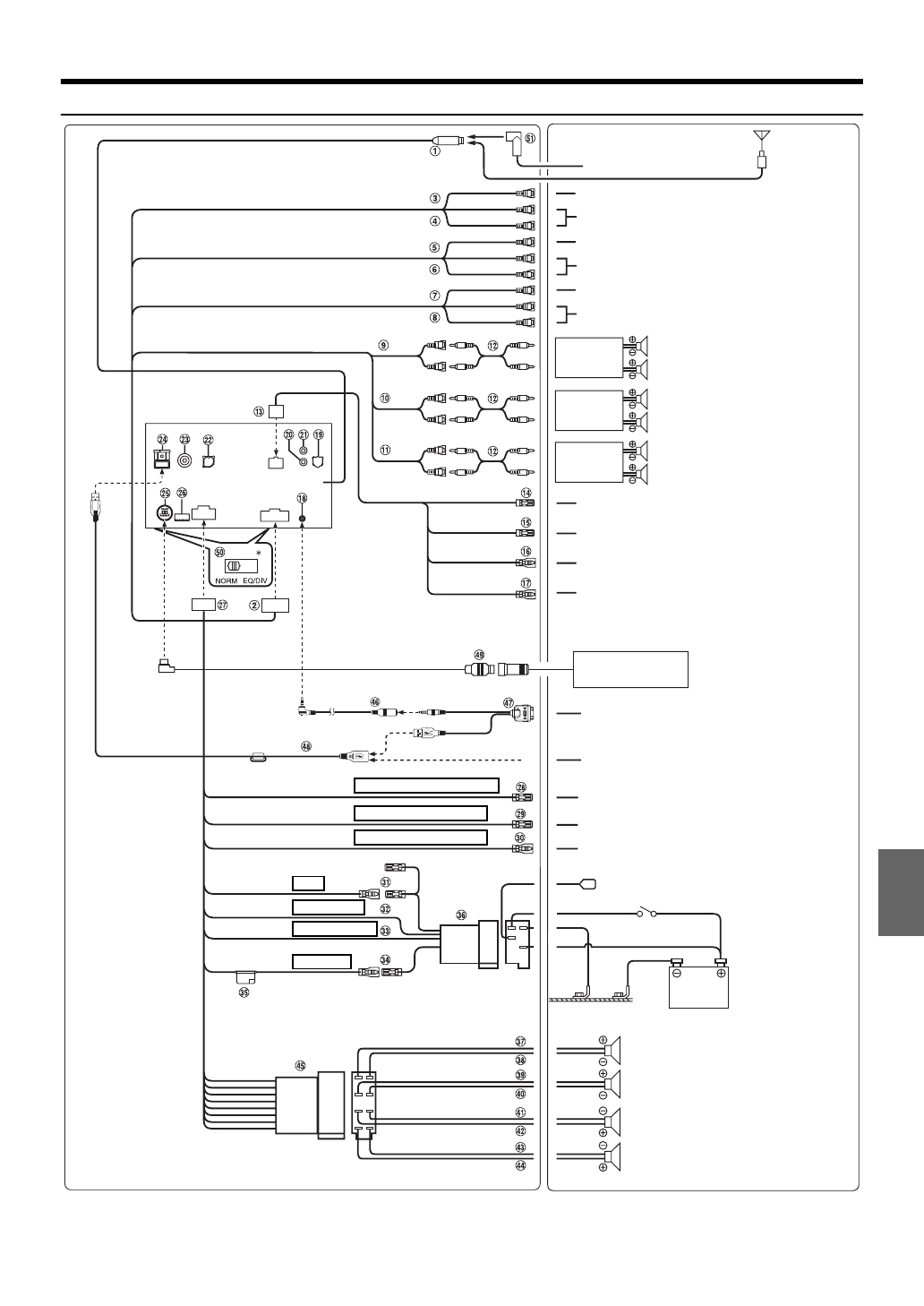

Соединения

•

 Переведите переключатели системы в положение “NORM” при подключении только чейнджера (если не используется

совместимый с шиной Ai-NET эквалайзер). Если подключен аудиопроцессор IMPRINT, выберите положение EQ/DIV.

*

Два переключателя системы находятся на нижней панели устройства.

К USB-накопителю/портативному
аудиоплееру

К проводу дистанционного управления

К проводу вывода дистанционного
управления

(Белый/коричневый)

(Белый/коричневый)

(Зеленый)

REMOTE OUT1

REMOTE IN

Антенна

(Розовый/черный)

К телефону автомобиля

К усилителю или эквалайзеру
К сигнальному проводу
стояночного тормоза

Аккумулятор

Ключ замка зажигания

(Красный)

(Белый)

Усилитель

Усилитель

Усилитель

К положительному полюсу сигнального
провода лампы заднего хода автомобиля

К разъемам аудиовхода

(R, L)

К разъемам аудиовыхода

(R, L)

К разъему видеовхода

К разъему видеовыхода

Антенный ISO-разъем

Антенный JASO-разъем

(Желтый)

(Желтый)

(Красный)

(Белый)

(Оранжевый/белый)

REVERSE

ВХОДНОЙ ПРЕРЫВАТЕЛЬ ЗВУКА

УДАЛЕННОЕ ВКЛЮЧЕНИЕ

(Синий/белый)

(Желтый/синий)

СТОЯНОЧНЫЙ ТОРМОЗ

(Красный) ACC

Заземление

(Черный)

Задний левый

Задний правый

Передний левый

Передний правый

Сабвуферы

Задний левый

Передний правый

Задний правый

(Синий)

(Желтый)

ПИТАНИЕ АНТЕННЫ

БАТАРЕЯ

(Зеленый/черный)

(Белый/черный)

(Белый)

(Фиолетовый/черный)

(Серый/черный)

(Серый)

(Фиолетовый)

Динамики

К питанию антенны

К iPod, поддерживающему
воспроизведение видео

Передний левый

CD-чейнджер

(продается отдельно)

или

(Желтый)

(Красный)

(Белый)

К разъемам аудиовыхода

(R, L)

К разъему видеовыхода

(Белый/коричневый)

REMOTE OUT2

К проводу дистанционного управления
