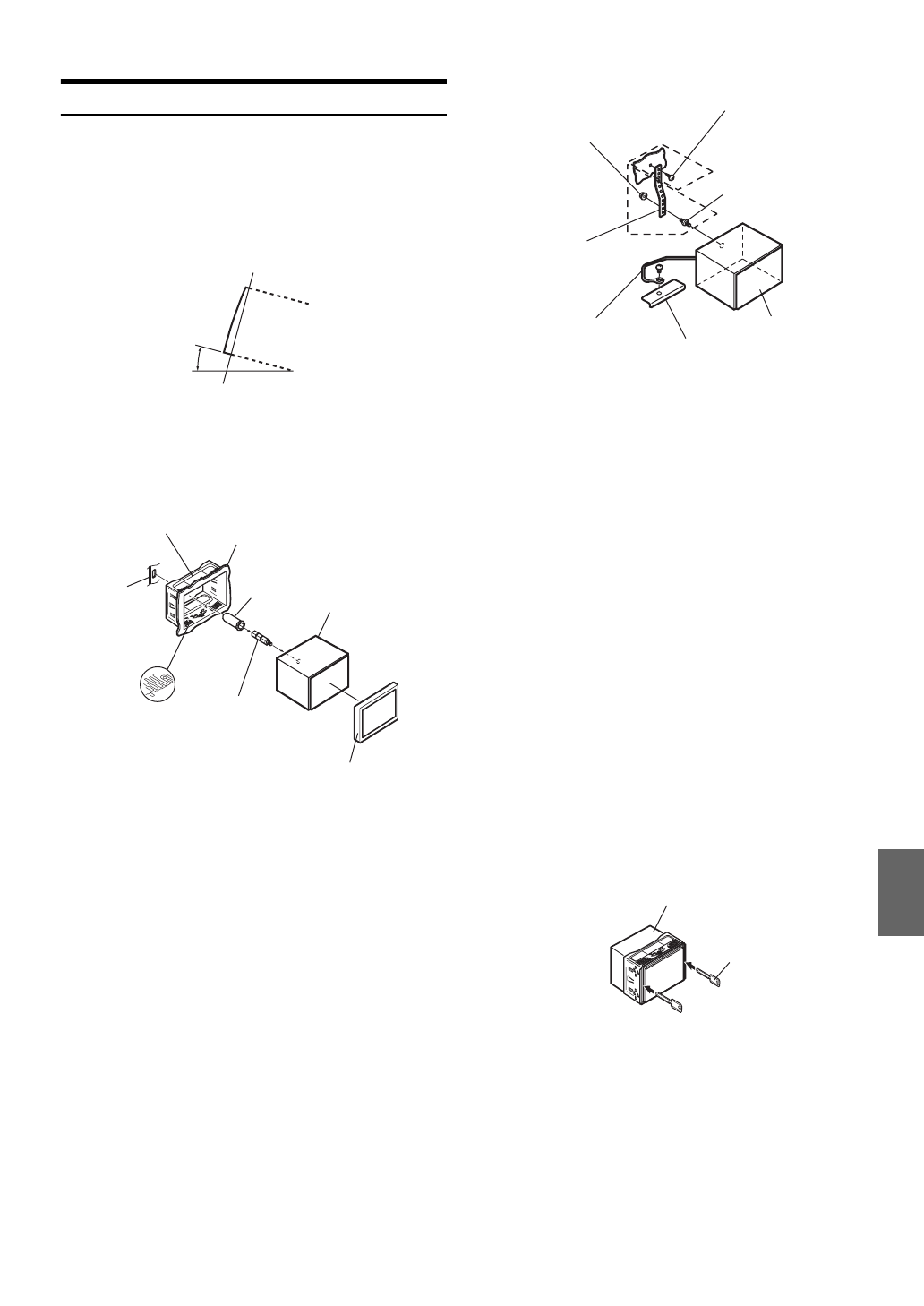

Установка

Предупреждение о выборе места установки

Угол установки

Устанавливайте под углом от 0° до 30° по
горизонтали. Обратите внимание, что установка
под другим углом приведет к плохой работе и,
возможно, к повреждению устройства.

Снимите монтажный стакан с основного блока
(см. раздел “Удаление” на стр. 63)

Вставьте монтажный стакан в приборную панель
и зафиксируйте его с помощью металлических
хомутов.

Если установленный монтажный стакан не закреплен в

приборной панели, это можно устранить за счет
небольшого расширения нажимных пластин.

Можно установить прилагаемую лицевую панель.

Удаление

Вставьте в устройство ключи для кронштейна
вдоль направляющих с каждой стороны. Теперь
можно вынуть устройство из монтажного стакана.

2. Выдвиньте устройство, оставляя его

незаблокированным.

0 -30°

Монтажный стакан

(в комплекте)

Приборная панель

Резиновый колпачок
(в комплекте)

Лицевая панель

(в комплекте)

Данное
устройство

Шестигранный
болт

(в комплекте)

Ключ для
кронштейна

Нажимные

пластины

Если автомобиль оборудован кронштейном,
вставьте длинный болт с шестигранной
головкой в заднюю панель модели iXA-W407BT и
наденьте на болт резиновый колпачок. Если
автомобиль не оборудован кронштейном,
укрепите на главном блоке металлическую
монтажную полосу (не входит в комплект).
Прикрепите заземляющий провод устройства к
оголенной металлической поверхности с
помощью винта (

), уже закрепленного на

корпусе автомобиля. Подключите все выводы
устройства iXA-W407BT в соответствии с
описанием в разделе ПОДКЛЮЧЕНИЕ.

•

Винты с маркировкой “*

”: используйте

соответствующие винты для выбранного расположения
установки.

Вставьте устройство iXA-W407BT в приборную
панель до щелчка. Это обеспечит правильную
фиксацию устройства и не позволяет ему
случайно выскочить из приборной панели.

Шестигранная гайка (M5)

Винт

Двусторонний болт

Данное
устройство

Корпус

Вывод заземления

Металлическая
монтажная
полоса

Данное устройство

Ключи для
кронштейна (в
комплекте)
