38

-RU

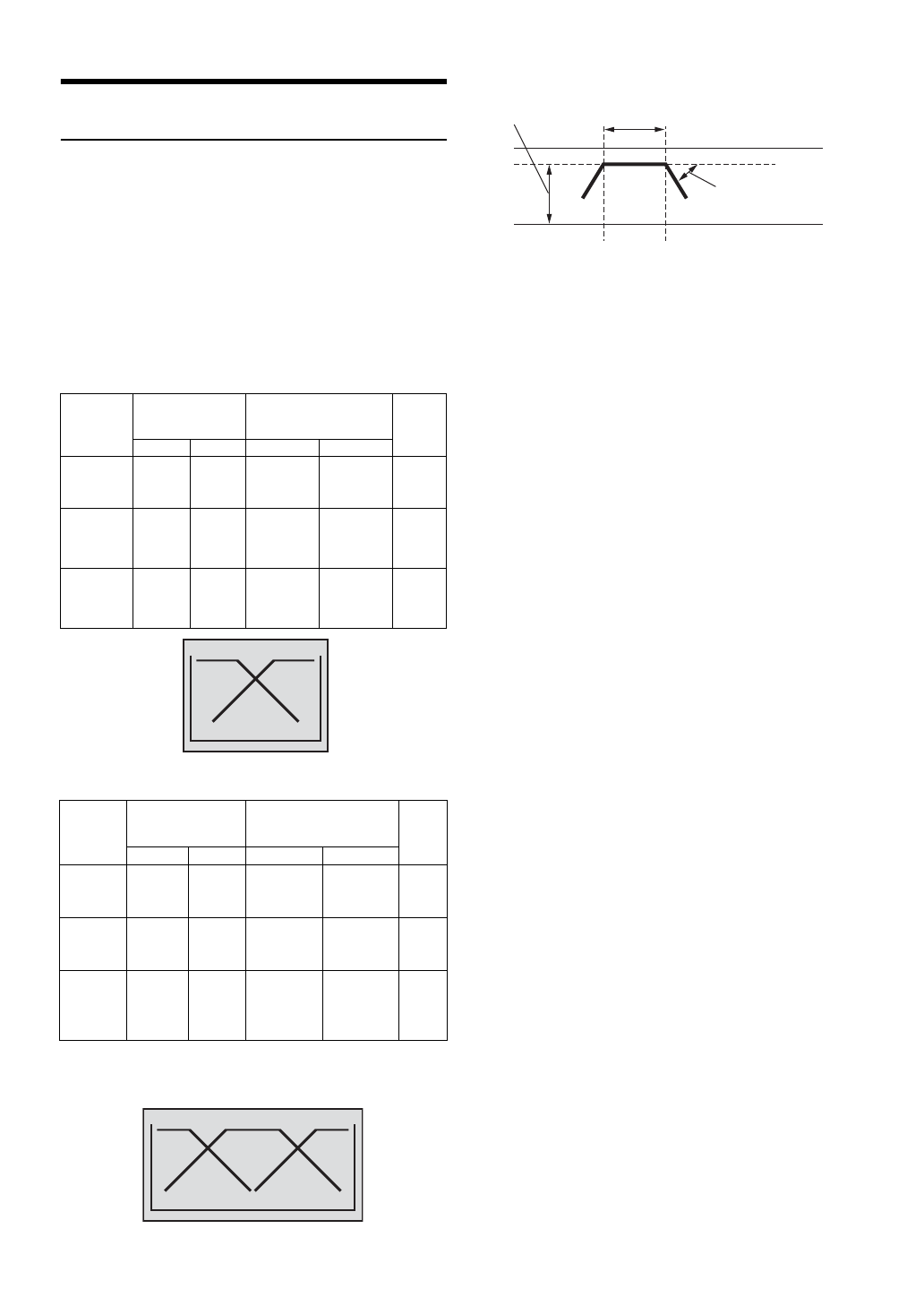

Разделительный фильтр

(Кроссовер)

Частота раздела (X-Over):

Это устройство оснащено активным кроссовером. Кроссовер
ограничивает частоты выходных сигналов. Каждый канал управляется
независимо. Таким образом, каждая пара динамиков может быть
настроена независимо.
Кроссовер позволяет настраивать фильтр высоких частот (high pass filter)
или фильтр низких частот (low pass filter) каждого диапазона, а также
регулировать крутизну среза (скорость сглаживания фильтром пиков и
впадин).
Регулировку следует выполнять с учетом характеристик воспроизведения
динамиков. В зависимости от того, какие используются динамики,
пассивная сеть может не потребоваться. При возникновении вопросов
проконсультируйтесь у своего авторизованного дилера компании Alpine.

4,2-канальный (FRONT/REAR/SUBW.) режим

2,2-канальный (3WAY) режим

* Только при выборе User’s в разделе “Настройка наклона

кривой частотной характеристики для

высокочастотного динамика (TW Setup)” (стр. 33).

•

HPF (фильтр высоких частот): Снижает уровень нижних
частот и пропускает более высокие частоты.

•

LPF (фильтр низких частот): Снижает уровень высоких
частот и пропускает низкие высокие частоты.

•

Крутизна среза: Изменение уровня (в дБ) для частоты
одной октавы.

•

Чем выше значение крутизны среза, тем круче наклон
кривой.

•

Отрегулируйте крутизну среза до уровня FLAT для
пропускания высоких или низких частот.

•

Не используйте динамик высоких частот без фильтра
высоких частот или настроенного на низкую частоту,
так как это может привести к неисправности динамика
под воздействием низких частот.

•

Нельзя регулировать частоту среза кроссовера, если она
выше частоты фильтра высоких частот или ниже
частоты фильтра низких частот.

•

Настройка должна выполняться с учетом частоты
раздела, рекомендованной для подключенных динамиков.
Определите рекомендованную частоту раздела для
динамиков. Настройка на диапазон частот, выходящий за
пределы рекомендованного, может привести к
неисправности динамиков.

Рекомендованные значения частот среза для динамиков
Alpine приведены в соответствующем руководстве
пользователя.

Компания Alpine не несет ответственность за
повреждение или неисправность динамиков в результате
их эксплуатации на нерекомендованной частоте среза.

Частота среза

(с шагом в 1/3

октавы)

Уровень наклона

кривой

HPF

LPF

HPF

LPF

Динамик
нижних
частот

----

20

 Гц -

200 Гц

----

FLAT, –6,

–12, –18,

–24 дБ/окт.

от 0 до

–12 дБ

Задний
динамик
высоких
частот

20 Гц -

200 Гц

----

FLAT, –6,

–12, –18,

–24 дБ/окт.

----

от 0 до

–12 дБ

Передний
динамик
высоких
частот

20 Гц -

200 Гц

----

FLAT, –6,

–12, –18,

–24 дБ/окт.

----

от 0 до

–12 дБ

Частота среза

(с шагом в 1/3

октавы)

Уровень наклона

кривой

HPF

LPF

HPF

LPF

Динамик
нижних
частот

----

20 Гц -
200 Гц

----

FLAT, –6,

–12, –18,

–24 дБ/окт.

от 0 до

–12 дБ

Динамик
средних
частот

20 Гц -
200 Гц

20 Гц -
20 кГц

FLAT, –6,

–12, –18,

–24 дБ/окт.

FLAT, –6,

–12, –18,

–24 дБ/окт.

от 0 до

–12 дБ

Динамик
высоких
частот

1 кГц -
20 кГц,
(20 Гц ~
20 кГц)

*

----

FLAT

*

–6, –12, –18,
–24 дБ/окт.

----

от 0 до

–12 дБ

Низкие частоты Высокие частоты

(Отличаются от фактических показаний)

Низкие частоты Средние частоты Высокие частоты

(Отличаются от фактических показаний)

Регулировка уровня
(от 0 до –12 дБ)

Диапазон частоты выходного сигнала

Наклон
кривой FLAT

Регулировка
наклона кривой

20 Гц

Предельная
частота фильтра
высоких
частот

Предельная
частота фильтра
низких
частот

(Отличаются от
фактических показаний)
