70

-RU

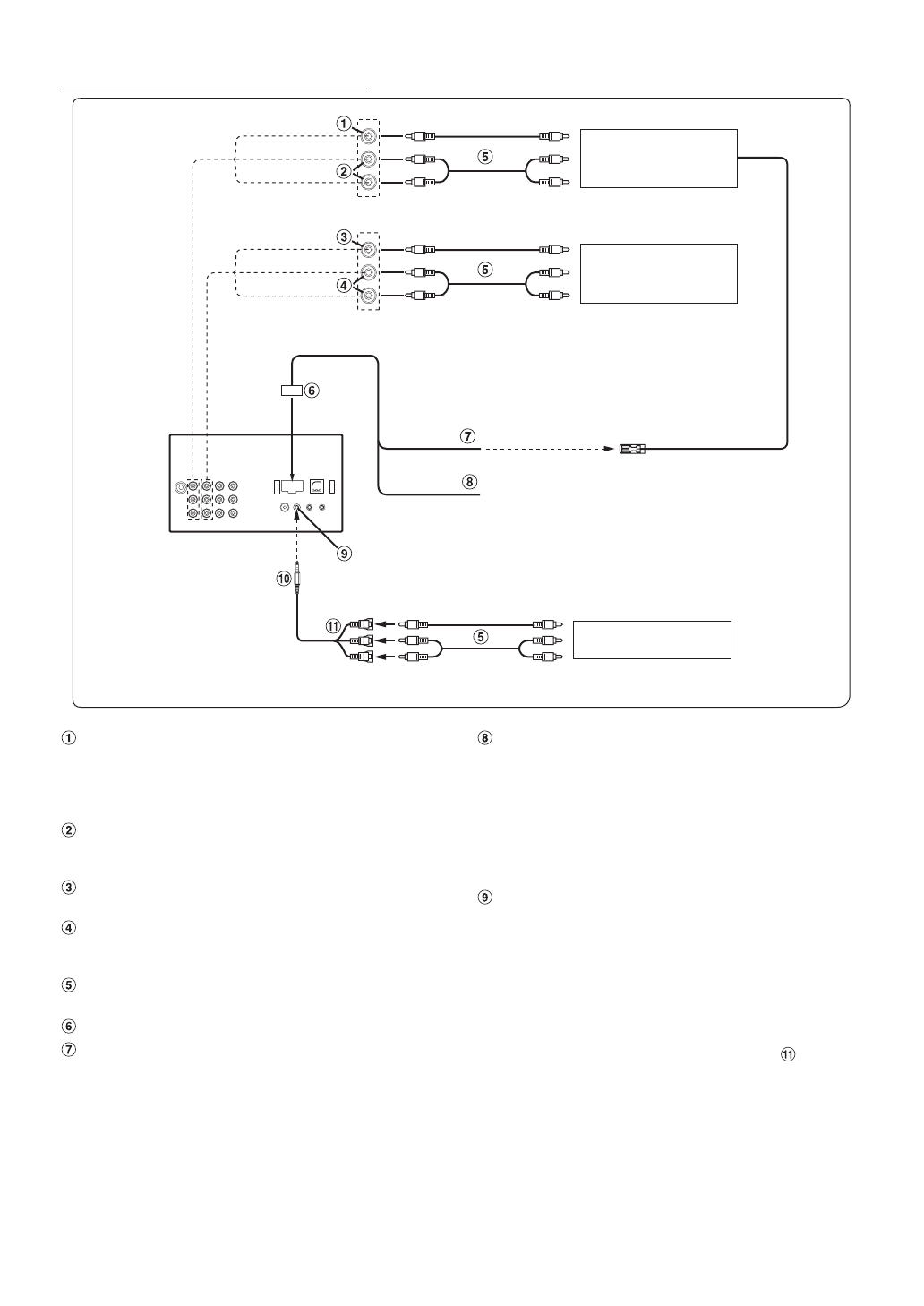

При подключении внешнего оборудования

Входной видеоразъем (AUX IN) (желтый)

Вывод видео через разъем AUX.

•

Для использования этой функции активируйте параметр
“AUX1 IN” в меню “SETUP” (см. раздел ““Настройка
режима AUX” на стр. 40).

Разъемы аудиовхода (AUX IN)

КРАСНЫЙ - для ввода правого, БЕЛЫЙ - для ввода
левого аудиоканалов.

Разъем видеовыхода (AUX OUT) (желтый)

Используется для вывода видеосигнала.

Разъем аудиовыхода (AUX OUT)

КРАСНЫЙ - правый аудивыход, БЕЛЫЙ - левый
аудиовыход.

Кабельный удлинитель RCA (приобретается
дополнительно)
Разъем источника питания
Выход дистанционного управления (белый/
коричневый)

Разъем камеры заднего вида (оранжевый)

Используется при подключении камеры заднего хода.
Подключите к положительному контакту лампы заднего
хода. Эта лампа загорается при переводе рычага
переключения передач в положение заднего хода (R).
Если соединение выполнено правильно, то каждый раз,
когда рычаг переключения передач устанавливается в
положение заднего хода (R), автоматически включается
изображение с камеры заднего вида.

Входной разъем iPod (V)/AUX

Ввод аудио-/видеосигналов iPhone/iPod с поддержкой
видео или аудио-/видеосигналов AUX.

•

Задайте для параметра “AUX2 IN” значение “AUX” в
разделе “Настройка режима AUX” (стр. 40), если
выполняется ввод обычных видео-/аудиосигналов AUX.

•

Если этот разъем используется в качестве обычного
входного видео-/аудиоразъема (вход AUX 2), следует
приобрести дополнительный интерфейсный кабель AV/
RCA. Дополнительные сведения см. в разделе

.

К разъему видеовыхода

К разъему аудиовыхода

К разъему аудиовхода

К разъему видеовыхода

ТВ-тюнер или

видеомагнитофон

(приобретается

дополнительно)

Внешний DVD-

проигрыватель и т.д.

(продается отдельно)

Используется при подключении камеры
заднего вида.

Задний монитор
(приобретается
дополнительно)

К разъему видеовхода

К разъему аудиовыхода
