64

-RU

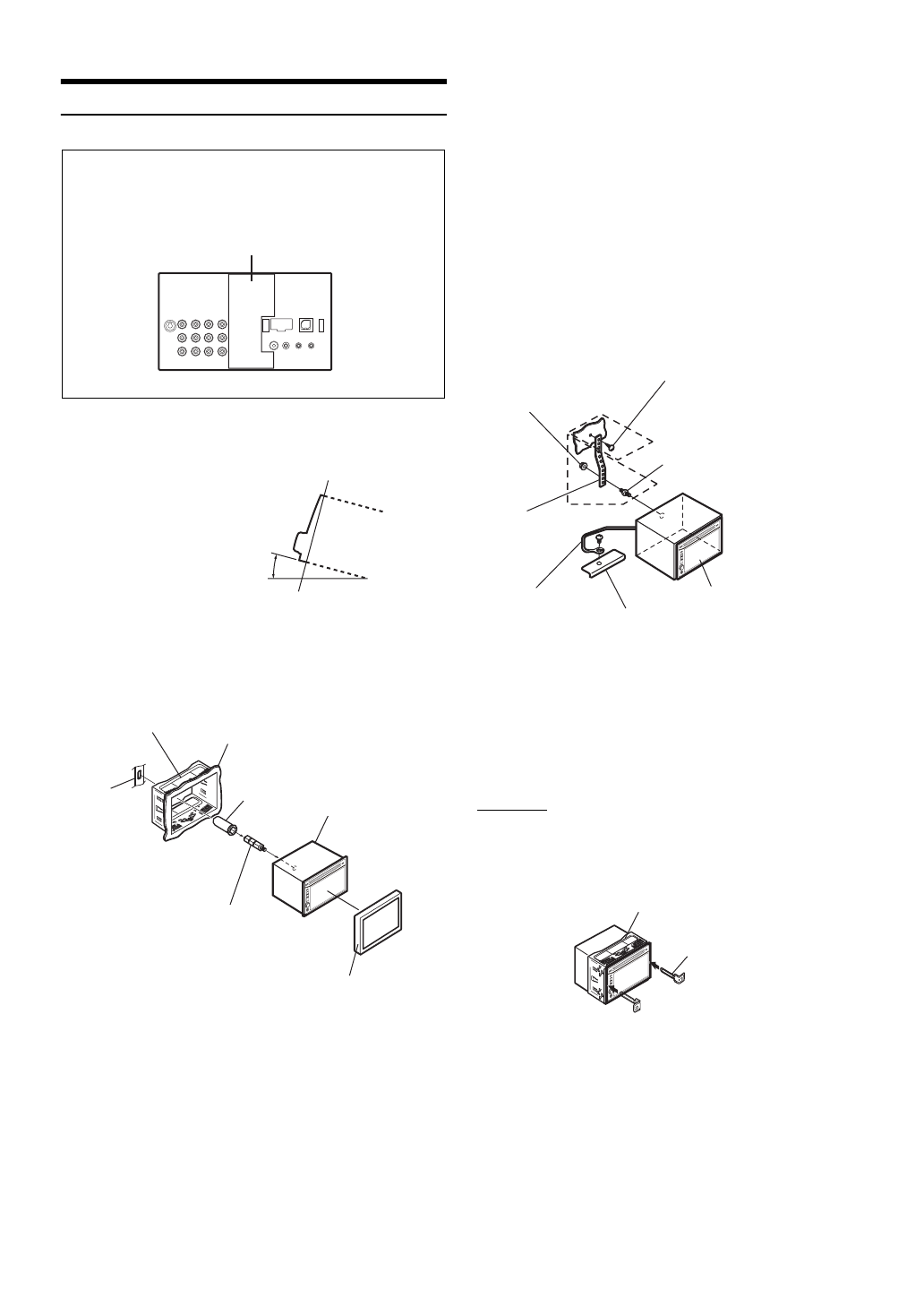

Установка

Основной блок должен быть установлен с наклоном
не более 30 градусов по отношению к
горизонтальной плоскости.

1

Снимите монтажную корзину с основного блока
(см. “Удаление” на стр. 64). Вставьте монтажную
корзину в приборную панель и зафиксируйте его
с помощью нажимных пластин.

2

Если автомобиль оборудован кронштейном,
вставьте длинный болт с шестигранной головкой
в заднюю панель устройства IVE-W530BT и
наденьте на болт резиновый колпачок. Если
автомобиль не оборудован кронштейном,
укрепите на главном блоке металлическую
монтажную полосу (не входит в комплект).
Прикрепите заземляющий провод устройства к
оголенной металлической поверхности с
помощью винта (

*

1

), уже закрепленного на

корпусе автомобиля. Подключите все выводы
устройства IVE-W530BT в соответствии с
описанием, представленным в разделе
ПОДКЛЮЧЕНИЕ.

3

Вставьте устройство IVE-W530BT в приборную
панель до щелчка. Это гарантирует правильную
фиксацию устройства и не позволяет ему
случайно выскочить из приборной панели.

Удаление

1. Вставьте в устройство ключи для кронштейна

вдоль направляющих с каждой стороны. Теперь
можно вынуть устройство из монтажного стакана.

2. Выдвиньте устройство, оставляя его

незаблокированным.

Теплоотвод

Осторожно

Не блокируйте вентилятор и радиатор устройства, иначе
циркуляция воздуха может быть затруднена. При блокировке
тепло будет накапливаться внутри устройства, что может
привести к возгоранию.

Задняя часть

Задняя часть устройства

Не более 30°

Монтажная рамка (в комплекте)

Приборная панель

Данное устройство

Резиновый колпачок
(в комплекте)

Ключ для
кронштейна

Шестигранный болт
(в комплекте)

Лицевая панель (в комплекте)

•

Винты с маркировкой “*

2

”, используйте

соответствующие винты для выбранного расположения
установки.

*

2

*

1

Данное устройство

Корпус

Вывод заземления

Металлическая
монтажная
полоса

Шестигранная гайка
(M5)

Шуруп

Двухсторонний болт

Данное устройство

Ключи для
кронштейна

(в комплекте)
