74

-RU

Информация о направляющей
камеры заднего вида

Чтобы отобразить направляющую, в разделе “Настройка
включения и выключения направляющей (ON/OFF)” (стр. 73)
выберите значение On. Дополнительную информацию по
регулировке направляющей см. в разделе “Калибровка
задней/передней камеры” (стр. 62). Также есть возможность
отключить отображение направляющей на экране
изображения с камеры заднего вида.

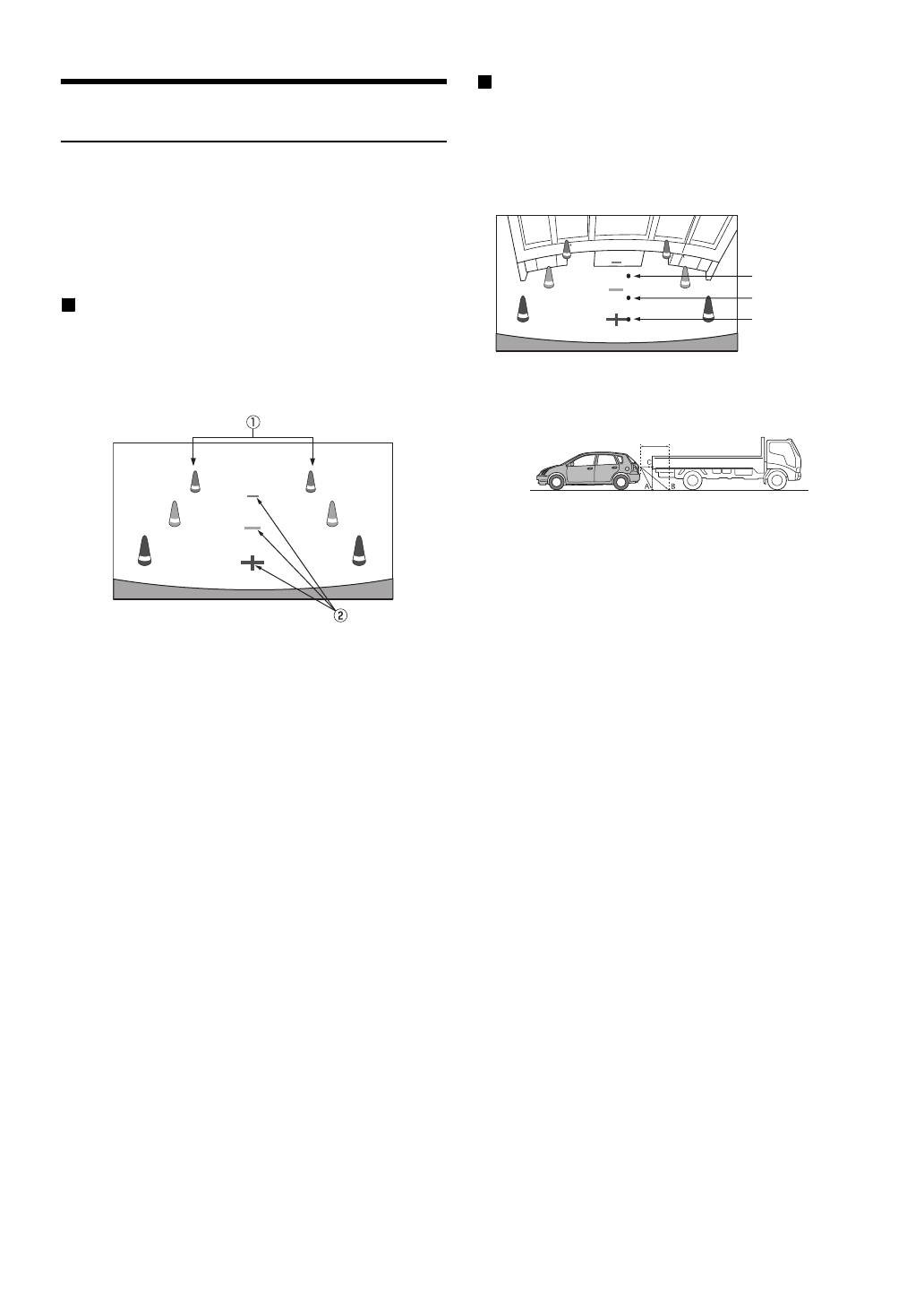

Значение меток

Когда на автомобиле рычаг переключения скоростей
установлен в положение заднего хода, на дисплее
отображается изображение с камеры заднего вида.
Направляющие отображаются, чтобы помочь оценить
ширину автомобиля и расстояние от заднего бампера.

1

Метки ширины автомобиля (красные, желтые и
зеленые: в порядке увеличения расстояния)

Если калибровка выполнена правильно, метки
указывают ширину автомобиля. При движении задним
ходом такое изображение помогает направлять
автомобиль по прямой траектории.

Метки указывают расстояние от задней части
автомобиля (от края заднего бампера).
• Метки не перемещаются синхронно с рулевым

колесом.

2

Направляющие метки расстояния

Метки указывают расстояние от задней части
автомобиля (от края заднего бампера).
• Метки не перемещаются синхронно с рулевым

колесом.

• Середина между каждой парой меток соответствует

расстоянию приблизительно 0,5 м (красные),
приблизительно 1 м (желтые) и приблизительно 2 м
(зеленые) от задней части автомобиля.

•

В зависимости от состояния автомобиля или рельефа
траектории диапазон видимости может варьироваться.

•

У камеры ограниченный диапазон видимости. Объекты,
находящиеся под предельными углами к камере (например,
под бампером или по краям бампера), могут не попасть в
зону видимости камеры.

•

Изображение окружающей территории с камеры заднего
вида может немного отличаться от фактического.

•

В зависимости от автомобиля направляющие могут
отклоняться вправо или влево. Это не является
неисправностью.

Направляющие метки расстояния

Направляющие расстояния указывают расстояние от заднего
бампера до уровня поверхности, на которой находится
автомобиль. Точно рассчитать расстояние до объектов,
находящихся выше уровня земли может быть затруднительно.

<Экран>

<Расположение A, B и C>

В соответствии с отметками направляющих
расстояния на экране кажется, что грузовик
припаркован на расстоянии приблизительно 1 м
(точка B). На самом деле, если бы автомобиль
сдавал задним ходом до точки A, он столкнулся бы с
грузовиком.
На экране точки A, B и C кажутся расположенными в
порядке возрастания расстояния. Но фактически
точки A и C расположены на одинаковом
расстоянии, а точка B находится дальше, чем точки
A и C.

•

Отметка ширины автомобиля отражает расстояние до
поверхности дороги. Расстояние до объекта на дороге,
представленное направляющими, может несколько
отличаться от фактического.

•

Перечисленные ниже условия могут снизить видимость
экрана. Это не является неисправностью.

-

С наступлением темноты (ночью и т. п.).

-

В условиях очень высокой или очень низкой
температуры.

-

Если на камере капли воды, или в условиях
повышенной влажности (например, в дождливую
погоду).

-

При попадании на камеру или область вокруг камеры
инородных веществ (например, грязи и т.п.).

-

При попадании солнечного света или света фар
непосредственно на объектив камеры.

-

Если подключена ПЗС-камера, то возможно
проявление эффекта смазывания*. Данное явление
является специфической характеристикой ПЗС-
камер.

C

B
A (прибл. 0,5 м)

прибл. 1 м
