23

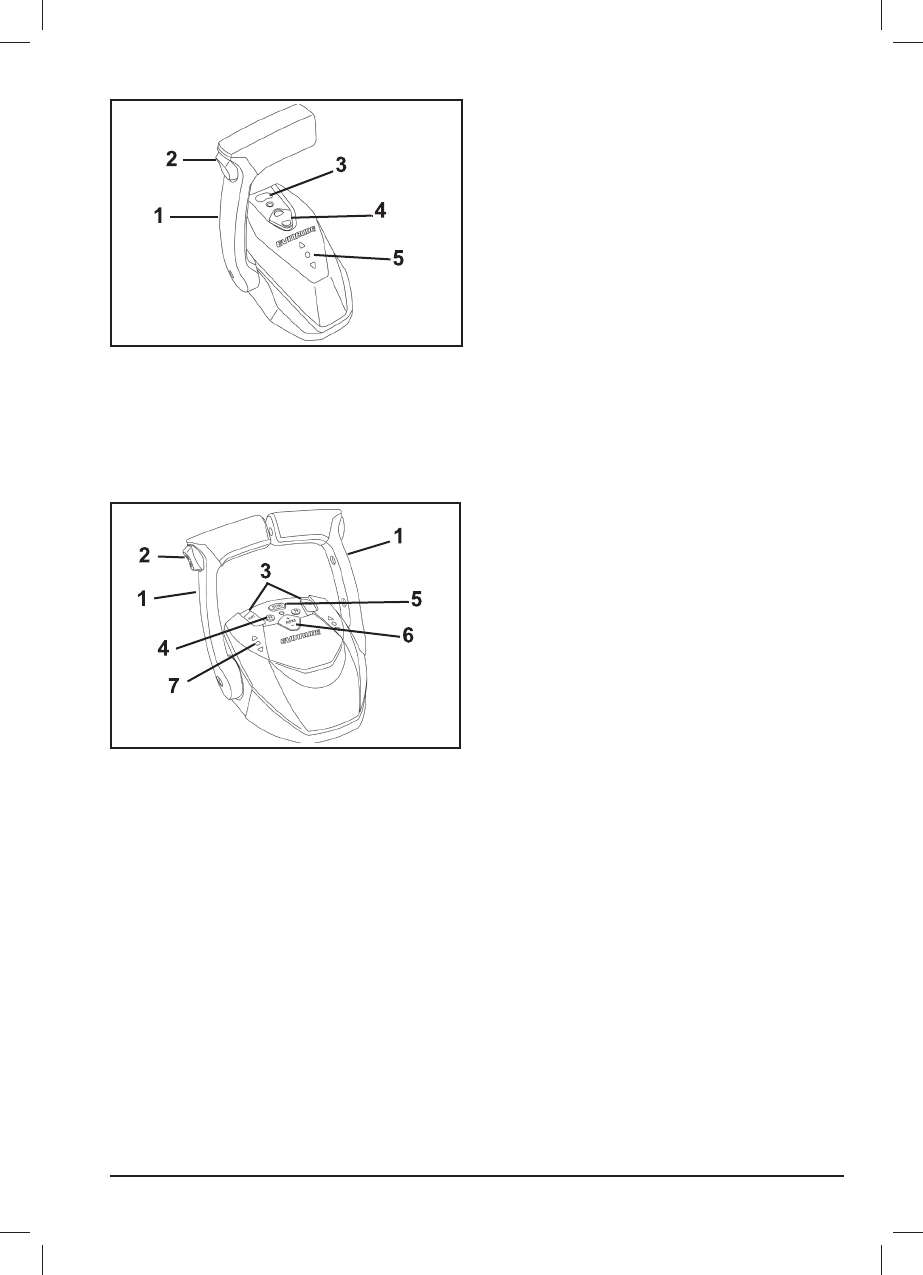

Пульт

управления

ICON

с

одной

рукояткой

1.

Рукоятка

—

переключение

режимов

движения

и

управление

дросселем

2.

Переключатель

управления

подъёмом

и

тримом

3.

Кнопка

управления

режимом

повышенных

обо

-

ротов

холостого

хода

(

в

нейтрали

)

4.

Кнопка

RPM Tune

5.

Индикаторы

режимов

движения

Пульт

управления

ICON

с

двумя

рукоятками

1.

Рукоятка

—

переключение

режимов

движения

и

управление

дросселем

2.

Общий

переключатель

управления

подъёмом

и

тримом

3.

Переключатели

управления

тримом

отдельных

двигателей

4.

Кнопка

управления

режимом

повышенных

обо

-

ротов

холостого

хода

(

в

нейтрали

)

5.

Кнопка

PowerSync

6.

Кнопка

RPM Tune

7.

Индикаторы

режимов

движения

Если

следующие

указания

не

соответствуют

системе

управления

вашего

судна

,

прежде

чем

приступить

к

эксплуатации

обратитесь

к

авторизованному

дилеру

.

П е р е к л юч е н и е

р еж и м о в

д в и ж е н и я

—

пульт

управления

ICON

При

работающем

двигателе

и

с

установленной

в

НЕЙ

-

ТРАЛЬ

рукояткой

:

Перемещайте

рукоятку

управления

в

сторону

носа

или

кормы

судна

,

пока

не

произойдет

включение

переднего

или

заднего

хода

.

И з м е н е н и е

с к о р о с т и

д в и ж е н и я

—

пульт

управления

ICON

После

включения

режима

движения

для

увеличения

скорости

продолжайте

медленно

перемещать

рукоятку

в

том

же

направлении

.

Для

выполнения

точной

настройки

частоты

вращения

коленчатого

вала

двигателя

нажимайте

на

«+»

или

«–»

переключателя

RPM Tune,

регулировка

осуществляется

с

шагом

1%.

Режим

синхронизации

работы

двига

-

те лей

—

пульт

управления

ICON

Нажмите

кнопку

SYNC

,

чтобы

выполнить

автомати

-

ческую

синхронизацию

частот

вращения

коленчатых

валов

нескольких

двигателей

.

Нажатие

кнопки

SYNC

также

переводит

управление

всеми

двигателями

на

левую

рукоятку

пульта

управления

.

►Э

КСПЛУАТАЦИЯ
