80

 | Hrvatski

1 609 92A

4MC

 | (24.8.16)

Bosch Power Tools

Umetanje lista pile (vidjeti sliku A)
Napomena:

Umetanje lista pile moguće je samo kod kuta ko-

sog rezanja od 0 ° (AdvancedCut 50).

Polugom

6

 otvorite poklopac

7

 SDS-stezača lista pile. Uvedite

list pile kroz otvor ploče podnožja

3

 i umetnite list pile u SDS-

stezač lista pile. Pazite da pogonsko vratilo i kraj lista pile od-
govaraju otvorima. Zatvorite poklopac

7

 i blokirajte ga polu-

gom

6

 sve dok poluga dva puta čujno ne uglavi.

Lanac lista pile zateže se automatski.

Ako bi lanac iskliznuo ili se odvojio od jedinice za vođenje,
otvorite i zatvorite poklopac stezača lista pile.

Skidanje lista pile

Polugom

6

 otvorite poklopac

7

 SDS-stezača lista pile i skinite

list pile. Pritom vodite računa da list pile može nakon duže
uporabe postati vruć.

Zaštita od lomljenja strugotine (vidjeti sliku B)

Napomena:

Zaštita od lomljenja strugotine može se montirati

samo kada je list pile umetnut.

Zaštita od lomljenja strugotine

16

(pribor) može spriječiti ot-

kidanje površine kod piljenja drva. Zaštita od lomljenja stru-
gotine može se upotrebljavati samo kod kuta rezanja od 0 °.

Zaštitu od lomljenja strugotine

16

 utisnite odozdo u ploču

podnožja

3

.

Zaštita od lomljenja strugotine

16

 može se izvaditi čak i kada

je skinut list pile.

Zaštita od lomljenja strugotine

16

 može se upotrebljavati za-

jedno s graničnicima dubine ili poklopcem uređaja za usisava-
nje prašine

19

.

Graničnik dubine (vidjeti sliku C)

Graničnik dubine mijenja dubinu rezanja lista pile. Graničnici
dubine mogu se upotrebljavati samo kod kuta kosog rezanja
od 0°.

Utisnite željeni nastavak (nastavak

A

 ili nastavak

B

) odozdo u

ploču podnožja

3

. Možete upotrebljavati jedan od dva nastav-

ka ili oba jedan iznad drugoga. Kod piljenja uvijek pritisnite
stražnji kraj ploče podnožja o izradak kojeg treba ispiliti.

Kontrola linije rezanja »Cut Control«

Kontrola linije rezanja »Cut Control« omogućuje precizno vo-
đenje električnog alata duž linije rezanja označene na izratku.
U »Cut Control« spadaju kontrolni prozorčić  s oznakama reza-
nja i podnožje

12

 za pričvršćivanje na električni alat.

Usisavanje prašine/strugotina



Prašina od materijala kao što su premazi sa sadržajem olo-
va, neke vrste drva, mineralnih materijala i metala, može
biti štetna za zdravlje. Dodirivanje ili udisanje prašine mo-
že uzrokovati alergijske reakcije i/ili oboljenja dišnih puto-
va korisnika električnog alata ili osoba koje se nalaze u bli-
zini.
Određena vrsta prašine, kao što je npr. prašina od hrasto-
vine ili bukve smatra se kancerogenom, posebno u kombi-
naciji sa dodatnim tvarima za obradu drva (kromat, zaštit-
na sredstva za drvo). Materijal koji sadrži azbest smiju
obrađivati samo stručne osobe.

– Po mogućnosti koristite usisavanje prašine prikladno za

materijal.

– Osigurajte dobru ventilaciju radnog mjesta.
– Preporučuje se uporaba zaštitne maske sa filterom kla-

se P2.

Pridržavajte se važećih propisa za obrađivane materijale.



Izbjegavajte nakupljanje prašine na radnom mjestu.

Prašina se može lako zapaliti.

Priključak usisavanja prašine

Nataknite usisno crijevo (Ø 35 mm) na usisni nastavak

13

.

Spojite usisno crijevo s usisavačem (pribor). Pregled za pri-
ključivanje na različite usisavače pronaći ćete na kraju ove
upute.

Usisavač mora biti prikladan za obrađivani materijal.

Kod usisavanja suhe prašine ili prašine koja je posebno opa-
sna za zdravlje, treba koristiti specijalni usisavač.

Za optimiziranje usisavanja prašine upotrebljavajte poklopac

19

 (vidjeti sliku D).

Rad

Načini rada



Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.



Ne savijajte list pile jer to može dovesti do oštećenja li-
sta ili stezača lista pile!

Namještanje kuta kosog rezanja (AdvancedCut 50)
Napomena:

Zaštita od lomljenja strugotine

16

, poklopac za

usisavanje prašine

19

 i graničnici dubine ne mogu se upotre-

bljavati kod kosog rezanja.

Ploča podnožja

3

 može se za koso rezanje zakrenuti do 45 °

udesno.

Zaštita od lomljenja strugotine

16

 ne smije se koristiti kod ko-

sog rezanja.

Po potrebi skinite poklopac

19

 i izvadite zaštitu od lomljenja

strugotine

16

.

Otpustite leptirasti vijak

14

. Zakrenite električni alat bočno,

sve dok se namjesti traženi kut rezanja na skali

23

. Ponovno

stegnite leptirasti vijak

14

.

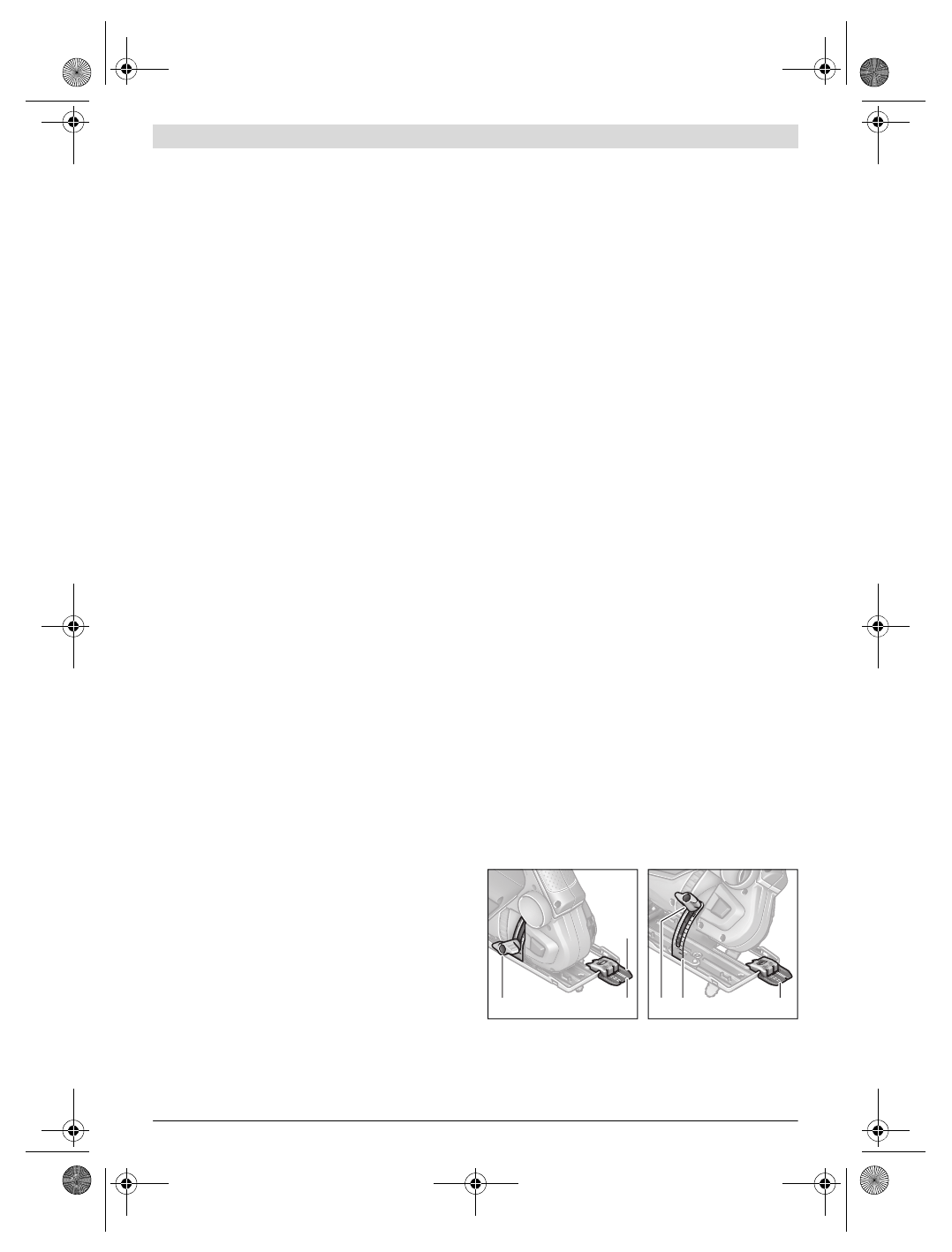

Kontrola linije rezanja kod kosog rezanja

Za kontrolu linije rezanja na kontrolnom prozorčiću za »Cut
Control« postoji oznaka

9

 za pravokutno rezanje sa 0 ° i ozna-

ka

11

 za koso rezanje ulijevo sa 45 °. Na skali

23

 ćete pronaći

oznake za 22,5, 30 i 45 °. Mogući su međurezovi.

15

15

15

0

0

45

45

45

15

15

15

22,5

22,5

22,5

9

10

15

11

23

15

22,5

22,5

22,5
