40

 | Українська

1 609 92A

4MC

 | (24.8.16)

Bosch Power Tools

Робота

Режими роботи



Перед будь-якими маніпуляціями з електроприла-
дом витягніть штепсель з розетки.



Не згинайте пилкове полотно, оскільки це може
призвести до пошкодження полотна або кріплення
пилкового полотна!

Встановлення кута нахилу (AdvancedCut 50)
Вказівка:

При розпилюванні під нахилом не можна

використовувати захист від виривання матеріалу

16

,

кришку для відведення пилу

19

 і обмежувачі глибини.

Для розпилювання під нахилом опорну плиту

3

 можна

нахиляти праворуч під кутом до 45 °.

При розпилюванні під нахилом захист від виривання
матеріалу

16

 не можна використовувати.

За потреби зніміть кришку

19

 і зніміть захист від

виривання матеріалу

16

.

Відпустіть гвинт-баранчик

14

. Поверніть

електроінструмент вбік, щоб налаштувати бажане
значення кута розпилювання на шкалі

23

. Знову затягніть

гвинт-баранчик

14

.

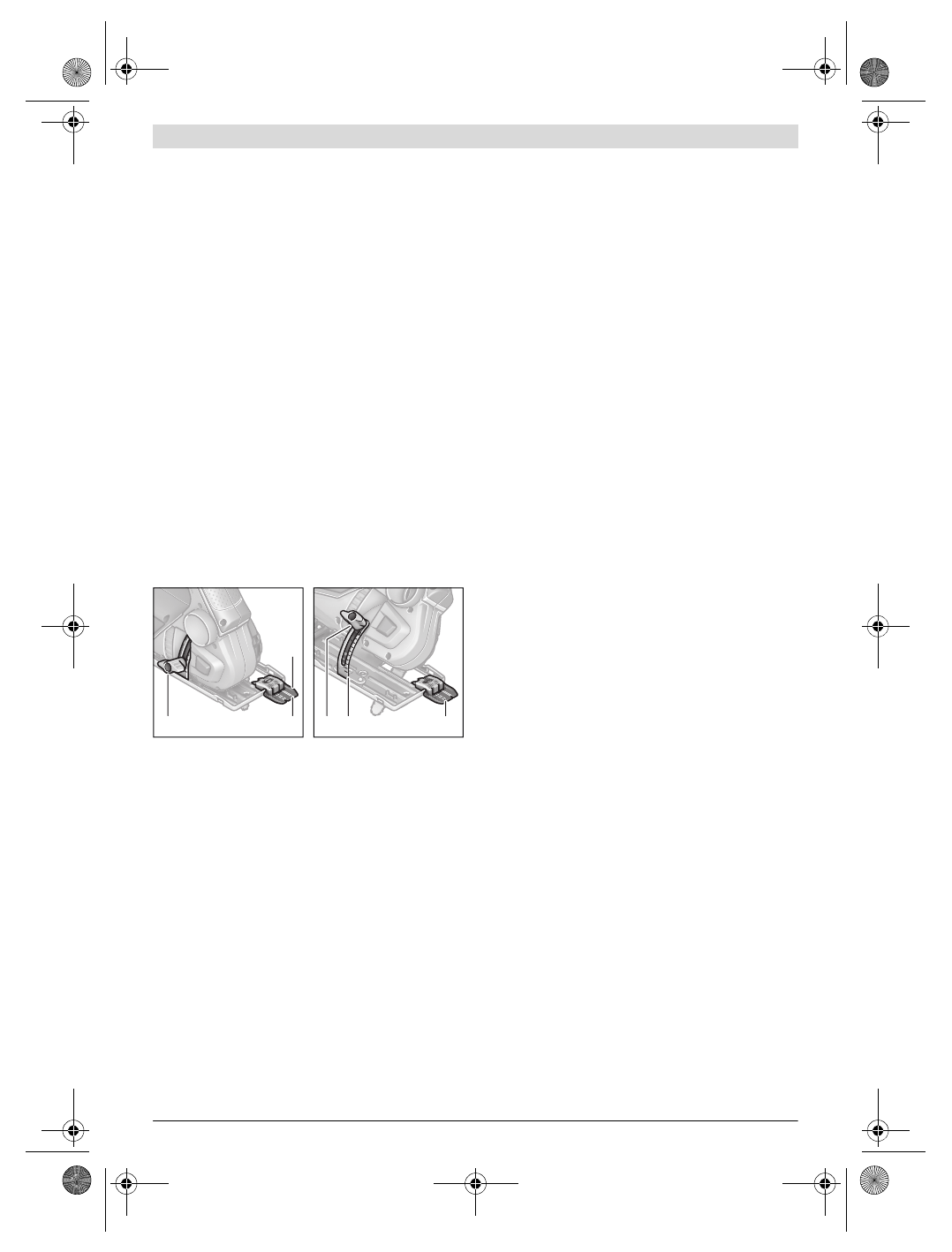

Контроль лінії розпилювання при розпилюванні під
нахилом

Для контролю лінії розпилювання на віконці для «Cut
Control» є позначка

9

 для розпилювання під прямим кутом

0 °  і  позначка

11

 для розпилювання під лівим кутом 45 °. На

шкалі

23

 є позначки 22,5, 30 і 45 °. Можливе

розпилювання під проміжними кутами.

Кут розпилювання в межах між 0 ° і 45 ° визначається
пропорційно. Позначку можна додатково нанести на
віконці для «Cut Control»  маркером, що стирається, і потім
знову стерти.

Щоб досягти точних результатів розпилювання,
рекомендується спочатку зробити пробне розпилювання.

Початок роботи



Зважайте на напругу в мережі! Напруга джерела
струму повинна відповідати значенню, що
зазначене на табличці з характеристиками
електроприладу. Електроприлад, що розрахований
на напругу 230 В, може працювати також і при
220 В.

Вмикання/вимикання

З міркувань заощадження електроенергії вмикайте
електроінструмент лише тоді, коли Ви збираєтесь
користуватися ним.

Щоб

увімкнути

 електроприлад, натисніть на вимикач

1

.

Регулювання кількості обертів (AdvancedCut 50)

Коліщатком для встановлення кількості обертів

2

 можна

встановлювати потрібну кількість обертів.

Вказівки щодо роботи



Для роботи з невеличкими або тонкими оброблю-
ваними заготовками завжди використовуйте ста-
більну опору.

Щоб досягнути оптимальних та точних результатів
розпилювання, працюйте з помірним натискуванням.
Додатковий тиск підвищує потужність.

Розпилювання з напрямною шиною (AdvancedCut 50)
(див. мал. E)

Напрямна шина дозволяє розширити опорну плиту і
збільшити опорну поверхню.

За допомогою напрямної шини

22

 можна здійснювати

прямолінійне розпилювання.

Напрямна шина 22 не повинна виступати за
розпилюваний край заготовки.

Для робіт з напрямною шиною

22

 є адаптер напрямної

шини

20

. Адаптер напрямної шини

20

 можна з обох боків

встромити в чотири отвори опорної плити

3

. Фіксатором

21

 зафіксуйте адаптер напрямної шини

20

.

Надіньте пилку з попередньо змонтованим адаптером
напрямної шини

20

 на напрямну шину

22

.

Увімкніть електроприлад і ведіть його рівномірно з легким
просуванням в напрямку розпилювання.

За допомогою короткого боку пластикової напрямної
шини Bosch (2 609 255 732) можна розпилювати під
кутом 45°.

Розпилювання із занурюванням (див. мал. F)



Пиляння із заглибленням дозволяється лише при
роботі з деревиною!

Пиляння із заглибленням можливе лише під кутом
розпилювання 0 °.

Встановіть електроінструмент задньою кромкою опорної
плити

3

 на заготовку, не торкаючись пилковим полотном

8

заготовки, і увімкніть його. Якщо в електроінструменті
регулюється кількість обертів, встановіть максимальну
кількість обертів. Міцно притисніть електроінструмент до
заготовки і дайте пилковому полотну повільно
заглибитися у заготовку.

Як тільки передня частина опорної плити

3

 буде прилягати

до заготовки всією поверхнею, пиляйте далі у напрямку
вперед уздовж потрібної лінії розпилювання.

15

15

15

0

0

45

45

45

15

15

15

22,5

22,5

22,5

9

10

15

11

23

15

22,5

22,5

22,5
