Vysávač musí byť vhodný pre daný druh opracovávaného ma-
teriálu.

Pri odsávaní materiálov mimoriadne ohrozujúcich zdravie, ra-
kovinotvorných alebo suchých prachov používajte špeciálny
vysávač.

Na optimalizovanie odsávania prachu nasaďte kryt

19

 (pozri-

te si obrázok D).

Prevádzka

Druhy prevádzky



Pred každou prácou na ručnom elektrickom náradí vy-
tiahnite zástrčku náradia zo zásuvky.



Pílový list neohýbajte, pretože to môže viesť
k poškodeniam na liste alebo na upínaní pílového listu!

Nastavenie uhla zošikmenia (AdvancedCut 50)
Upozornenie:

Chránič proti vytrhávaniu materiálu

16

, kryt

pre odsávanie

19

 a hĺbkové dorazy nemôžu byť použité pri

šikmých rezoch.

Základná doska

3

 sa dá pre šikmé rezy otočiť až do uhla 45 °

smerom doprava.

Chránič proti vytrhávaniu materiálu

16

 sa pri šikmých rezoch

nedá používať.

V prípade potreby zložte kryt

19

 a odstráňte chránič proti vy-

trhávaniu materiálu

16

.

Uvoľnite krídlovú skrutku

14

. Otočte ručné elektrické náradie

do strany tak, aby sa na stupnici

23

 nastavil požadovaný uhol

rezu. Krídlovú skrutku

14

 opäť utiahnite.

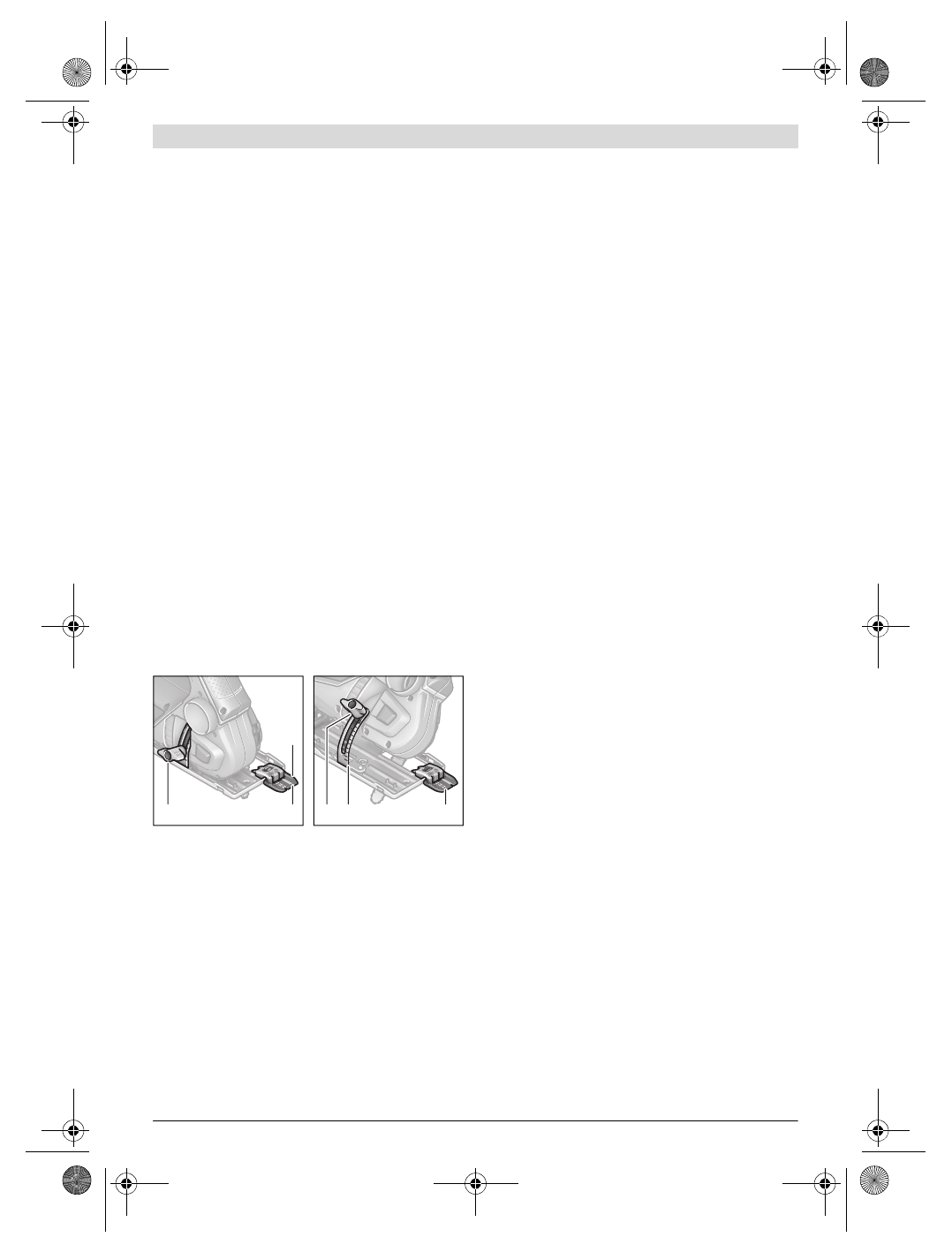

Kontrola čiary rezu pri šikmých rezoch

Kvôli kontrole línie rezu je na náhľadovom okienku pre funkciu
„Cut Control“ dostupná značka

9

 pre pravouhlý rez

s hodnotou 0 ° a značka

11

 pre šikmý rez s uhlom 45 ° klesajú-

ci smerom doľava. Na stupnici

23

 nájdete značky pre 22,5,

30 a 45 °. Je možné vykonávať aj rezy v rozmedzí hodnôt.

Značky rezov pre uhly zošikmenia medz 0 ° a 45 ° z toho vyplý-
vajú proporcionálne. Možno ich urobiť na okienku pomôcky
na kontrolu rezu „Cut Control“  dodatočne pomocou zotiera-
teľnej fixky a potom opäť ich jednoducho zotrieť.

Ak potrebujete niečo urobiť veľmi presne a na mieru, odporú-
čame Vám vykonať skúšobný rez.

Uvedenie do prevádzky



Všimnite si napätie siete! Napätie zdroja prúdu musí
mať hodnotu zhodnú s údajmi na typovom štítku ručné-
ho elektrického náradia. Výrobky označené pre napä-
tie 230 V sa smú používať aj s napätím 220 V.

Zapínanie/vypínanie

Aby ste ušetrili energiu, zapínajte ručné elektrické náradie iba
vtedy, ked ho používate.

Na

zapnutie

 ručného elektrického náradia stlačte vypínač

1

.

Nastavenie počtu obrátok (AdvancedCut 50)

Nastavovacím kolieskom predvoľby otáčok

2

 môžete predvo-

liť potrebné otáčky.

Pokyny na používanie



Pri obrábaní menších alebo tenších obrobkov použite
vždy nejakú stabilnú podložku.

Režte s miernym tlakom, aby ste dosiahli optimálny
a precízny výsledný rez. Dodatočný tlak zvyšuje výkon.

Rezanie s vodiacou lištou (AdvancedCut 50)
(pozri obrázok E)

S vodiacou lištou rozšírite základnú dosku a zväčšíte dosada-
ciu plochu.

Pomocou vodiacej lišty

22

 môžete vykonávať rezy s rovným

vedením náradia.

Vodiaca lišta 22 nesmie prečnievať cez čelnú stranu ob-
robku, ktorý sa bude píliť.

Na prácu s vodiacou lištou

22

 je potrebný adaptér pre vodia-

ce lišty

20

. Adaptér pre vodiace lišty

20

 sa dá nasunúť na obi-

dve strany s využitím štyroch otvorov v základnej doske

3

.

Zaisťovacou páčkou

21

 zaaretujte adaptér pre vodiace lišty

20

.

Priložte pílu s predmontovaným adaptérom pre vodiace lišty

20

 na vodiacu lištu

22

.

Zapnite ručné elektrické náradie a rovnomerným pohybom a
miernym posuvom ho posúvajte v smere rezu.

S krátkou stranou plastovej vodiacej lišty Bosch
(2 609 255 732) je možné vykonávať 45° šikmé rezy.

Pílenie zapichnutím (zanorením) (pozri obrázok F)



Metódou rezania so zanorením sa môže opracovávať
iba drevo!

Rezanie so zanorením je možné len s uhlom zošikmenia na
úrovni 0 °.

Priložte elektrické náradie zadnou hranou základnej dosky

3

na obrobok bez toho, že by sa pílový list

8

 dotýkal obrobku

a zapnite ho. Pri elektrickom náradí s ovládaním otáčok zvoľte
maximálne otáčky. Pevne tlačte elektrické náradie proti ob-
robku a nechajte pílový list pomaly preniknúť (zanoriť sa) do
obrobku.

Hneď po dosadnutí prednej časti základnej dosky

3

 celou plo-

chou na obrobok režte smerom dopredu, ďalej pozdĺž želanej
línie rezu.

15

15

15

0

0

45

45

45

15

15

15

22,5

22,5

22,5

9

10

15

11

23

15

22,5

22,5

22,5
