 Slovensko |

75

Bosch Power Tools

1 609 92A

4MC

 | (24.8.16)

Z ročico

6

 odprite pokrov

7

 vpenjala žaginega lista SDS. Žagin

list namestite skozi odprtino podnožja

3

 in vstavite žagin list v

vpenjalo žaginega lista SDS. Pazite na to, da boste lahko po-
gonsko gred in konec žaginega lista namestili v zareze. Zaprite
pokrov

7

 in ga zaklenite z ročico

6

, dokler se ne bo ročica dva-

krat slišno zaskočila.

Veriga žaginega lista se napne samodejno.

Če veriga žaginega lista drsi ali pa se je odpela z vodilne enote,
odprite in zaprite pokrov vpenjala žaginega lista.

Odstranitev žaginega lista

Z ročico

6

 odprite pokrov

7

 vpenjala žaginega lista SDS in od-

stranite žagin list. Bodite previdni, saj se lahko žagin list pri
daljši uporabi močno segreje.

Ščitnik proti trganju obdelovanca (glejte sliko B)

Opozorilo:

Zaščito pred trganjem lahko montirate samo, ko je

žagin list nameščen.

Zaščita pred trganjem

16

 (pribor) lahko prepreči pretrganje

površine pri žaganju lesa. Zaščito pred trganjem lahko upora-
bite samo pri rezalnem kotu 0 °.

Od spodaj pritisnite ščitnik proti trganju obdelovanca

16

 v

podnožje

3

.

Zaščito pred trganjem

16

 lahko odstranite tudi, kadar je žagin

list odstranjen.

Zaščito pred trganjem

16

 lahko uporabite tudi skupaj z ome-

jevalniki globine ali pokrovom za odsesavanje prahu

19

.

Omejevalnik globine (glejte sliko C)

Omejevalnik globine spreminja globino reza žaginega lista.
Omejevalnike globine lahko uporabite samo, če je kot rezanja
0°.

Pritisnite želeni nastavek (nastavek

A

 ali nastavek

B

) od spo-

daj v podnožje

3

. Uporabite lahko enega od obeh nastavkov

ali oba hkrati (enega nad drugim). Pri žaganju pritisnite na za-
dnjen delu podnožja samo ob obdelovanec, ki ga žagate.

Kontrola rezalne linije „Cut Control“

Nadzor linije reza „Cut Control“ omogoča natančno vodenje
električnega orodja po liniji reza, ki je izrisana na obdelovan-
cu. K funkciji „Cut Control“ spadajo kontrolno okence  z rezal-
nimi oznakami in podstavek

12

 za pritrditev na električno

orodje.

Odsesavanje prahu/ostružkov



Prah nekaterih materialov kot npr. svinčenega premaza,
nekaterih vrst lesa, mineralov in kovin je lahko zdravju ško-
dljiv. Dotik ali vdihavanje tega prahu lahko povzroči aler-
gične reakcije in/ali obolenja dihal uporabnika ali oseb, ki
se nahajajo v bližini.
Določene vrste prahu kot npr. prah hrastovine ali bukovja
veljajo kot kancerogene, še posebej v povezavi z dodatnimi
snovmi za obdelavo lesa (kromat, zaščitno sredstvo za
les). Material z vsebnostjo azbesta smejo obdelovati le
strokovnjaki.

– Po možnosti uporabljajte sesalnik prahu, ki je primeren

glede na vrsto materiala.

– Poskrbite za dobro zračenje delovnega mesta.

– Priporočamo, da nosite zaščitno masko za prah s filtrir-

nim razredom P2.

Upoštevajte veljavne nacionalne predpise za obdelovalne
materiale.



Preprečite nabiranje prahu na delovnem mestu.

Prah se

lahko hitro vname.

Priključitev odsesavanja prahu

Vstavite odsesovalno cev (Ø 35 mm) na odsesovalni nasta-
vek

13

. Odsesovalno cev povežite s sesalnikom za prah (pri-

bor). Pregled priključkov za različne sesalnike najdete na kon-
cu teh navodil.

Odsesovalnik za prah mora ustrezati obdelovancu, ki ga boste
brusili.

Za odsesovanje izredno zdravju nevarnih, kancerogenih ali
suhih vrst prahu uporabljajte specialni sesalnik za prah.

Za optimizacijo odsesavanja prahu namestite pokrov

19

(glejte sliko D).

Delovanje

Vrste delovanja



Pred začetkom kakršnih koli del na električnem orodju
izvlecite omrežni vtikač iz vtičnice.



Žaginega lista ne prepogibajte, saj lahko to vodi do po-
škodb na listu ali vpenjalu žaginega lista!

Nastavitev jeralnega kota (AdvancedCut 50)
Opozorilo:

Zaščite pred trganjem

16

, pokrova za odsesava-

nje

19

 in omejevalnika globine ne morete uporabiti pri zajeral-

nih rezih.
Podnožje

3

 lahko za zajeralne reze do 45 ° obrnete v desno.

Namestitev ščitnika proti trganju obdelovanca

16

 pri jeralnih

rezih ni potrebna.
Po potrebi snemite pokrov

19

 in odstranite zaščito pred trga-

njem

16

 .

Sprostite krilni vijak

14

. Obrnite električno orodje na stran ta-

ko, da boste nastavili željen rezalni kot na skali

23

. Ponovno

zategnite krilni vijak

14

.

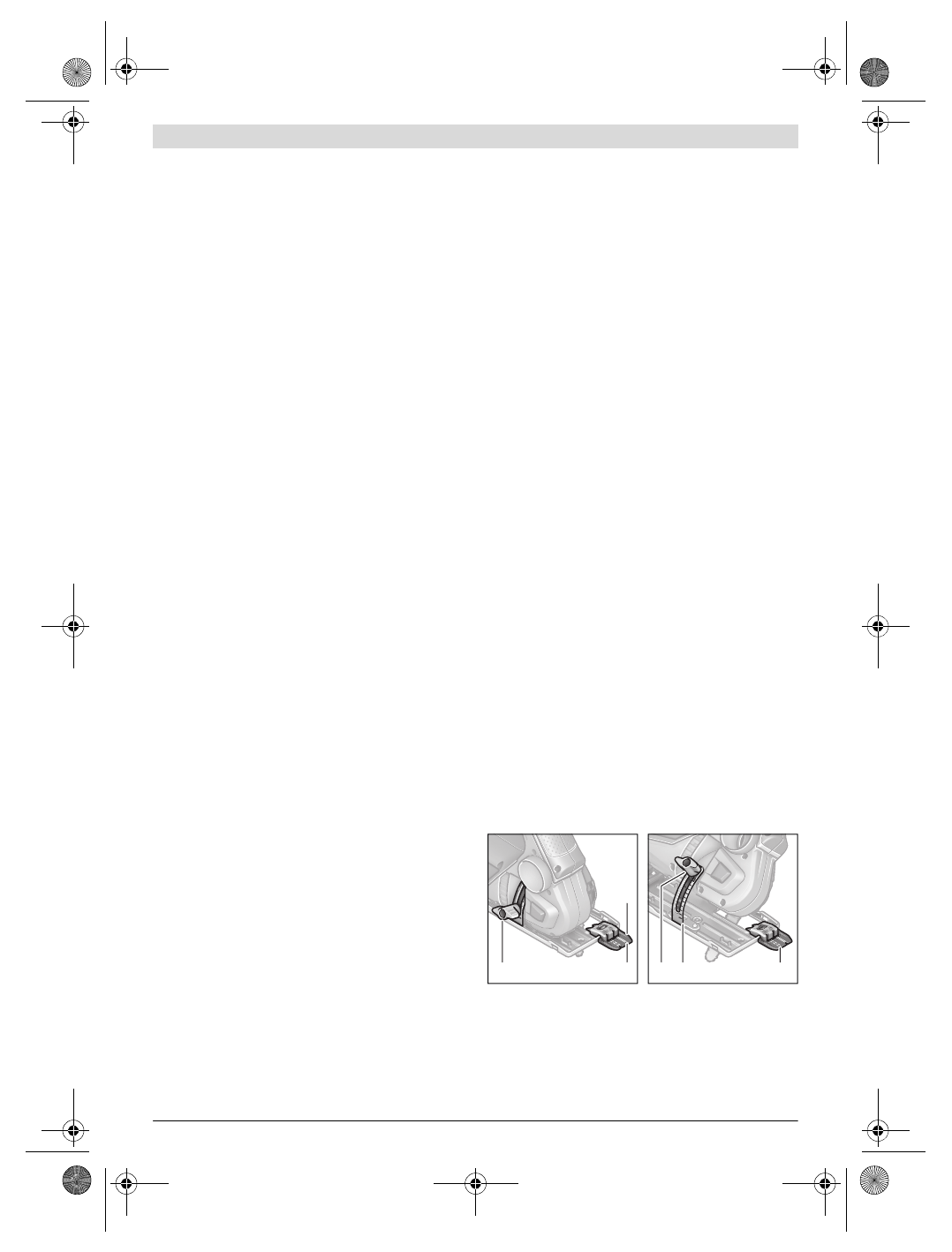

Kontrola rezalne linije pri zajeralnih rezih

Za kontrolo linije reza so na kontrolnem okencu za „Cut
Control“ nameščeni oznaka

9

 za pravokotni kot z 0 ° in oznaka

11

 za zajeralni rez v levo s 45 °. Na skali

23

 boste našli oznake

za 22,5, 30 in 45 °. Možni so tudi vmesni rezi.

15

15

15

0

0

45

45

45

15

15

15

22,5

22,5

22,5

9

10

15

11

23

15

22,5

22,5

22,5
