Защиту от скола материала

16

 можно снимать и при сня-

том пильном полотне.

Защиту от скола материала

16

 можно также применять

вместе с ограничителями глубины или с крышкой для пы-
леотсоса

19

.

Ограничитель глубины (см. рис. С)

Ограничитель глубины изменяет глубину пропила пильно-
го полотна. Ограничители глубины можно использовать
только при угле пропила 0°.

Вдавите требуемую насадку (насадку

A

 или насадку

B

)

снизу в опорную плиту

3

. Насадки можно использовать по

отдельности или обе сразу. Во время пиления всегда при-
жимайте задний конец опорной плиты к распиливаемой
заготовке.

Контроль линии распила «Cut Control»

Контроль линии распила «Cut Control» обеспечивает вы-
сокоточное ведение электроинструмента вдоль нанесен-
ной на заготовку линии распила. К системе «Cut Control»
относятся смотровое окошко  с метками угла пропила и
цоколь

12

 для крепления на электроинструменте.

Отсос пыли и стружки



Пыль некоторых материалов, как напр., красок с
содержанием свинца, некоторых сортов древесины,
минералов и металлов, может быть вредной для здоро-
вья. Прикосновение к пыли и попадание пыли в дыха-
тельные пути может вызвать аллергические реакции
и/или заболевания дыхательных путей оператора или
находящегося вблизи персонала.
Определенные виды пыли, напр., дуба и бука, считают-
ся канцерогенными, особенно совместно с присадка-
ми для обработки древесины (хромат, средство для за-
щиты древесины). Материал с содержанием асбеста
разрешается обрабатывать только специалистам.

– По возможности используйте пригодный для мате-

риала пылеотсос.

– Хорошо проветривайте рабочее место.
– Рекомендуется пользоваться респираторной ма-

ской с фильтром класса Р2.

Соблюдайте действующие в Вашей стране предписа-
ния для обрабатываемых материалов.



Избегайте скопления пыли на рабочем месте.

Пыль

может легко воспламеняться.

Присоединение пылеотсоса

Наденьте шланг отсасывания (Ø 35 мм) на патрубок отсо-
са

13

. Подсоедините шланг отсасывания к пылесосу (при-

надлежность). Обзор возможных пылесосов содержится
в конце этого руководства.

Пылесос должен быть пригоден для обрабатываемого ма-
териала.

Применяйте специальный пылесос для отсасывания осо-
бо вредных для здоровья видов пыли  –  возбудителей ра-
ка или сухой пыли.

Для оптимизации отсасывания пыли наденьте крышку

19

(см. рис. D).

Работа с инструментом

Режимы работы



Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.



Не сгибайте пильное полотно, поскольку это чрева-
то повреждением полотна или крепления пильного
полотна!

Настройка угла распила (AdvancedCut 50)
Указание:

При косой распиловке нельзя использовать за-

щиту от скола материала

16

, крышку для отсоса

19

 и огра-

ничители глубины.

Для косой распиловки опорную плиту

3

 можно наклонить

на угол до 45 ° вправо.

При пилении с наклоном не может быть использован про-
тивоскольный вкладыш

16

.

При необходимости снимите крышку

19

 и демонтируйте

защиту от скола материала

16

.

Отпустите барашковый винт

14

. Отведите электроинстру-

мент в сторону, чтобы по шкале

23

 был задан нужный угол

пропила. Снова крепко затяните барашковый винт

14

.

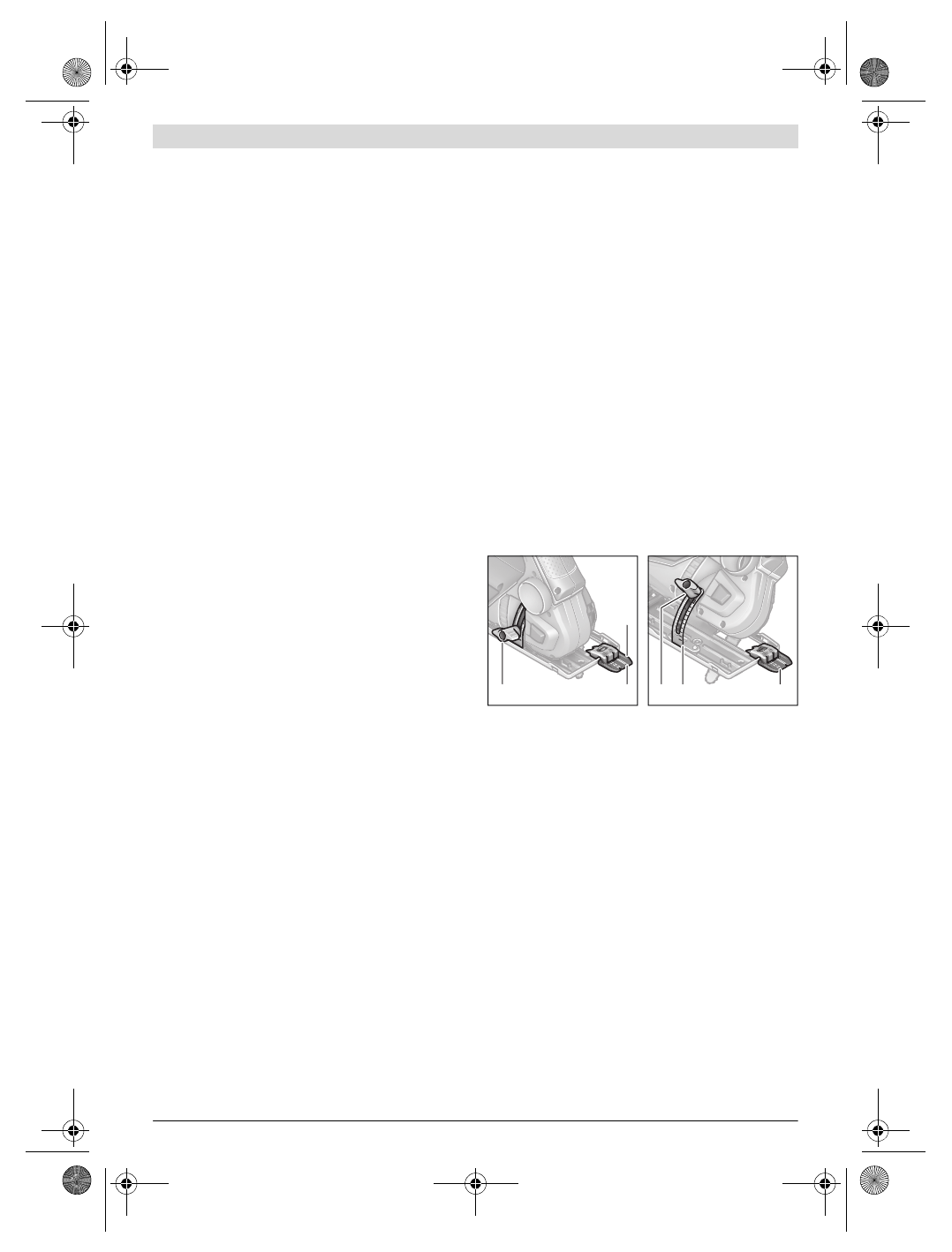

Контроль линии распила при косой распиловке

Для контроля линии распила на смотровом окошке «Cut
Control» есть метка

9

 для распила под прямым углом 0 ° и

метка

11

 для распиливания под левым углом 45 °. На шка-

ле

23

 имеются метки 22,5, 30 и 45 °. Возможно пиление

под промежуточными углами.

Угол распиливания в диапазоне между 0 ° и 45 ° определя-
ется пропорционально. Метку можно дополнительно обо-
значить на окошке для контроля линии распиливания «Cut
Control»  стирающимся маркером и потом снова стереть.

Чтобы достичь точных результатов, рекомендуется снача-
ла сделать пробный пропил.

Включение электроинструмента



Учитывайте напряжение сети! Напряжение источни-
ка тока должно соответствовать данным на завод-
ской табличке электроинструмента. Электроинстру-
менты на 230 В могут работать также и при напря-
жении 220 В.

Включение/выключение

В целях экономии электроэнергии включайте электроин-
струмент только тогда, когда Вы собираетесь работать с
ним.

15

15

15

0

0

45

45

45

15

15

15

22,5

22,5

22,5

9

10

15

11

23

15

22,5

22,5

22,5
