 Magyar |

27

Bosch Power Tools

1 609 92A

4MC

 | (24.8.16)

Szükség esetén vegye le a

19

 védőbúrát és távolítsa el a

16

 ki-

szakadásgátlót.

Oldja ki a

14

 szárnyascsavart. Forgassa el oldalra az elektro-

mos kéziszerszámot, és állítsa be így a

23

 skálán a kívánt vá-

gási szöget. Húzza meg ismét szorosra a

14

 szárnyascsavart.

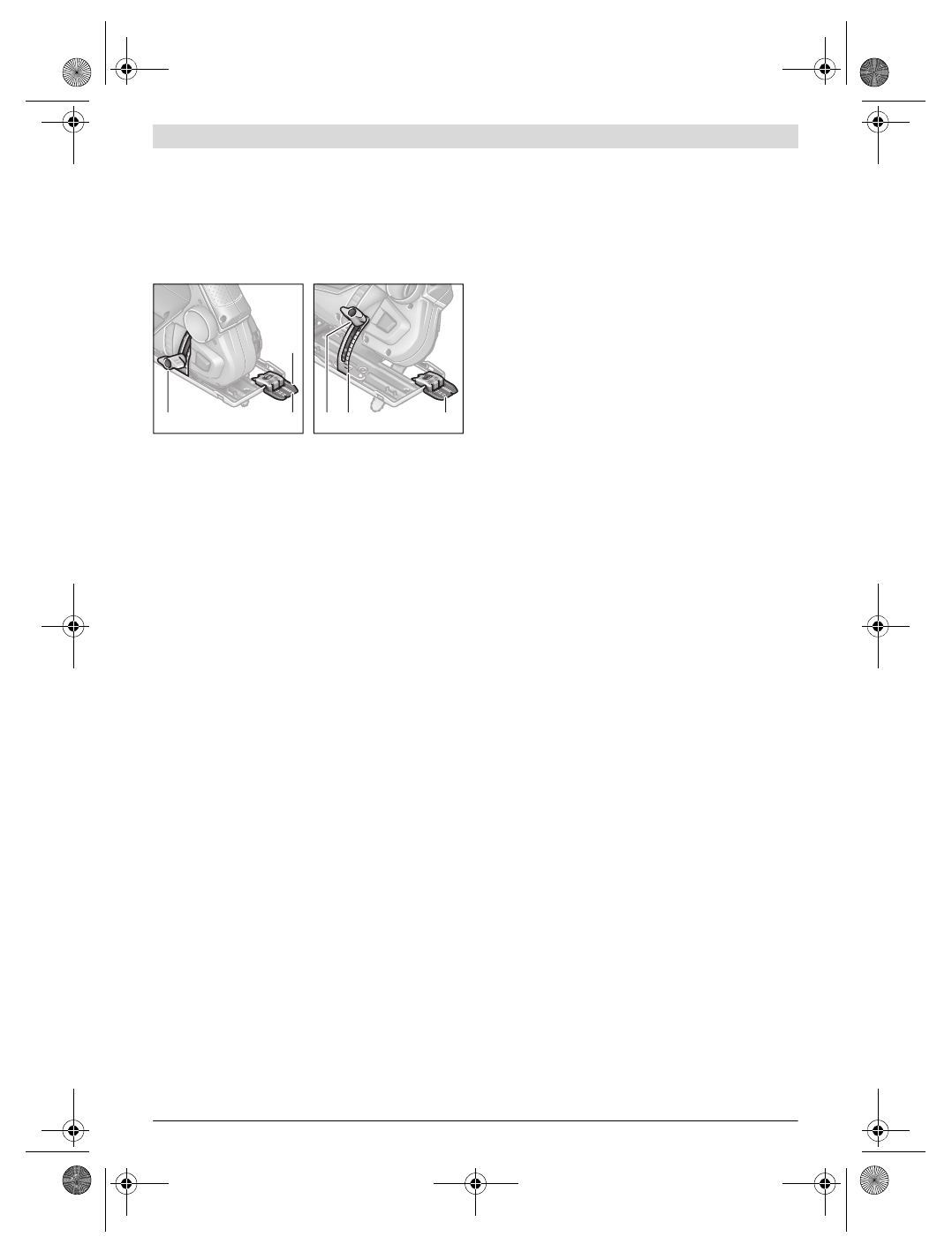

A vágási vonal mentén történő irányítás sarokvágás
esetén

A vágási vonal vezérléséhez a látóablakon a „Cut Control” szá-
mára egy

9

 jel található a 0 °-os derékszögű vágásokhoz és egy

másik

11

 jel a balra mutató 45 °-os sarokvágáshoz. A

23

 ská-

lán a 22,5, 30 és 45 °-os helyzethez külön jelölések találha-
tók. Ezek közötti szögekkel is lehet vágásokat végrehajtani.

A 0 ° és 45 ° közötti sarokvágási szögeket arányossági alapon
kell meghatározni. Ezeket a jelöléseket egy letörölhető festé-
ket kibocsátó ceruzával fel lehet vinni a „Cut Control”  nézőab-
lakára és később könnyen el lehet távolítani.

A pontos méretek kialakításához a legcélszerűbb egy próba-
vágást végrehajtani.

Üzembe helyezés



Ügyeljen a helyes hálózati feszültségre! Az áramforrás
feszültségének meg kell egyeznie az elektromos kézi-
szerszám típustábláján található adatokkal. A 230 V-os
berendezéseket 220 V hálózati feszültségről is szabad
üzemeltetni.

Be- és kikapcsolás

Az energia megtakarítására az elektromos kéziszerszémot
csak akkor kapcsolja be, ha használja.

Az elektromos kéziszerszám

bekapcsolásához

 nyomja be az

1

 be-/kikapcsolót.

A fordulatszám beállítása (AdvancedCut 50)

A

2

 fordulatszám-előválasztó szabályozókerékkel előzetesen

be lehet állítani a szükséges fordulatszámot.

Munkavégzési tanácsok



Kisebb vagy vékonyabb munkadarabok megmunkálá-
sához használjon mindig egy stabil alaplapot.

Mértéktartó nyomással fűrészeljen, hogy optimális és precíz
vágási eredményt érjen el. A nyomás megnövelése megnöveli
a teljesítményt.

Fűrészelés a vezetősín segítségével (AdvancedCut 50)
(lásd az „E” ábrát)

Egy vezetősínnel szélesebbé lehet tenni a talplemezt és meg
lehet növelni a felfekvési felületet.

A

22

 vezetősín segítségével egyenes vonalú vágásokat lehet

végrehajtani.

A 22 vezetősínnek nem szabad kiállni a fűrészelésre kerü-
lő munkadarob homlokoldala fölött.

A

22

 vezetősínnel végzett munkákhoz egy

20

 vezetősín adap-

terre van szükség. A

20

 vezetősín adaptert mindkét oldalával

át lehet dugni a

3

 talplemez négy nyílásán. Reteszelje a

21

rögzítőkarral a

20

 vezetősín adaptert.

Tegye fel a fűrészt az arra előzetesen felszerelt

20

 vezetősín

adapterrel a

22

 vezetősínre.

Kapcsolja be az elektromos kéziszerszámot és vezesse azt
egyenletesen és könnyedén tolva a vágási irányban.

A Bosch műanyag vezetősín (2 609 255 732) rövid oldalával
45°-os sarkalóvágásokat lehet végrehajtani.

Besüllyesztéses fűrészelés (lásd az „F” ábrát)



Merülő fűrészelési eljárással csak faanyagokat szabad
megmunkálni!

Merülő fűrészelést csak 0 °-os sarkalószög mellett lehet végezni.

Tegye fel az elektromos kéziszerszámot a

3

 talplemez hátsó

élével a munkadarabra, anélkül, hogy a

8

 fűrészlap megérint-

se a munkadarabot és kapcsolja be a fűrészt. A fordulatszám-
vezérléssel ellátott elektromos kéziszerszámoknál a legmaga-
sabb fordulatszámot jelölje ki. Nyomja hozzá erőteljesen az
elektromos kéziszerszámot a munkadarab és lassan merítse
be a fűrészlapot a munkadarabba.

Mihelyt a

3

 talplemez elülső része teljes felületével felfekszik

a munkadarabra, fűrészeljen tovább előrefelé a kívánt vágási
vonal mentén.

Karbantartás és szerviz

Karbantartás és tisztítás (lásd a „H” ábrát)



Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.



Tartsa mindig tisztán az elektromos kéziszerszámot és
annak szellőzőnyílásait, hogy jól és biztonságosan dol-
gozhasson.



A fűrészlapot és a fűrészlap-berendezést csak szárazon
tisztítsa. A mélyebben fekvő szennyeződések eltávolí-
tására használjon egy finom ecsetet.

A fűrészlapnak nincs szüksége karbantartásra. A fűrészlap
láncát nem kell megolajozni.

Rendszeresen tisztítsa meg a

15

 SDS fűrészlap befogó egysé-

get. Ehhez vegye ki a fűrészlapot az elektromos kéziszerszám-
ból és kissé ütögesse ki egy sík felületen az elektromos kézi-
szerszámot.

Az elektromos kéziszerszám erős elszennyeződése működési
zavarokhoz vezethet. Ezért olyan anyagokat, melyek meg-
munkálásakor sok por keletkezik, ne fűrészeljen alulról, vagy
a feje felett.



Nehéz üzemeltetési feltételek esetén lehetőség szerint
mindig használjon egy elszívó rendszert. Fújja ki gyak-
ran a szellőzőnyílásokat, és iktasson be a hálózati veze-
ték elé egy hibaáram védőkapcsolót (PRCD).

15

15

15

0

0

45

45

45

15

15

15

22,5

22,5

22,5

9

10

15

11

23

15

22,5

22,5

22,5
