wić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z
pyłami lub przedostanie się ich do płuc może wywołać re-
akcje alergiczne i/lub choroby układu oddechowego ope-
ratora lub osób znajdujących się w pobliżu.
Niektóre rodzaje pyłów, np. dębiny lub buczyny uważane
są za rakotwórcze, szczególnie w połączeniu z substancja-
mi do obróbki drewna (chromiany, impregnaty do drew-
na). Materiały, zawierające azbest mogą być obrabiane je-
dynie przez odpowiednio przeszkolony personel.

– W razie możliwości należy stosować odsysanie pyłu do-

stosowane do rodzaju obrabianego materiału.

– Należy zawsze dbać o dobrą wentylację stanowiska pra-

cy.

– Zaleca się noszenie maski przeciwpyłowej z pochłania-

czem klasy P2.

Należy stosować się do aktualnie obowiązujących w danym
kraju przepisów, regulujących zasady obchodzenia się z
materiałami przeznaczonymi do obróbki.



Należy unikać gromadzenia się pyłu na stanowisku pra-
cy.

Pyły mogą się z łatwością zapalić.

Podłączenie odsysania pyłów

Nałożyć wąż odsysania (Ø 35 mm) na króciec odsysania pyłu

13

. Połączyć wąż odsysania z odkurzaczem (osprzęt). Zesta-

wienie odkurzaczy, które można podłączyć do elektronarzę-
dzia, znajduje się na końcu niniejszej instrukcji.

Odkurzacz musi być dostosowany do rodzaju obrabianego
materiału.

Do odsysania szczególnie niebezpiecznych dla zdrowia pyłów
rakotwórczych należy używać odkurzacza specjalnego.

Aby zoptymalizować odsysanie pyłu, należy nałożyć pokrywę
ochronną

19

 (zob. rys. D).

Praca

Rodzaje pracy



Przed wszystkimi pracami przy elektronarzędziu nale-
ży wyciągnąć wtyczkę z gniazda.



Nie wolno w żadnym wypadku zginać brzeszczotu, gdyż
można w ten sposób spowodować uszkodzenie ostrza
lub uchwytu narzędziowego!

Ustawianie kąta uciosu (AdvancedCut 50)
Wskazówka:

Nie wolno stosować osłony przeciwodprysko-

wej

16

, pokrywy ochronnej do odsysanie pyłów

19

 i ogranicz-

nika głębokości podczas wykonywania cięć ukośnych.

Podstawę

3

 można, podczas wykonywania cięć ukośnych do

45 °, odchylić w prawo.

Płytka ochronna

16

 nie nadaje się do cięć pod kątem.

W razie potrzeby należy zdjąć pokrywę ochronną

19

 i osłonę

przeciwodpryskową

16

.

Zwolnić śrubę motylkową

14

. Przechylić elektronarzędzie na

bok – tak aby na podziałce

23

 ustawiony był pożądany kąt

cięcia. Ponownie dokręcić śrubę motylkową

14

.

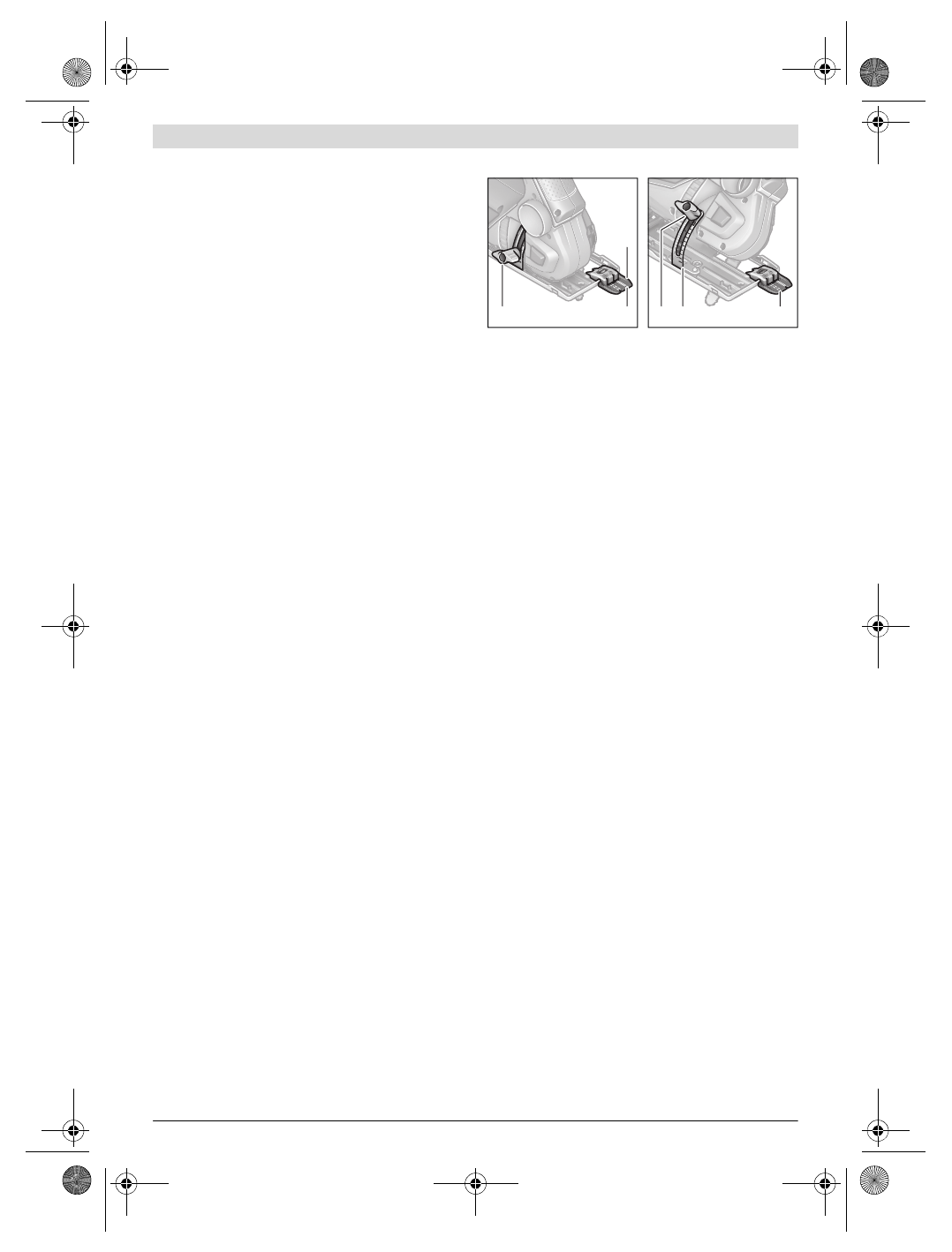

Kontrola linii cięcia przy cięciach ukośnych

Na wzierniku systemu »Cut Control« umieszczony został
znacznik

9

 d cięć prostokątnych 0 ° oraz znacznik

11

 dcięć

ukośnych 45 °, skierowanych w lewo. Na podziałce

23

 znajdu-

ją się znaczniki dla kątów: 22,5, 30 i 45 °. Możliwe są cięcia
pomiędzy tymi znacznikami.

Wskaźnik cięcia pod kątem między 0 ° i 45 ° można uzyskać
proporcjonalnie. Można go dodatkowo zaznaczyć na okienku
»Cut Control«  za pomocą niezmywalnego pisaka, a potem po-
nownie usunąć.

W przypadku cięć precyzyjnych należy uprzednio wykonać
cięcia próbnego.

Uruchamianie



Należy zwrócić uwagę na napięcie sieci! Napięcie źród-
ła prądu musi zgadzać się z danymi na tabliczce znamio-
nowej elektronarzędzia. Elektronarzędzia przeznaczo-
ne do pracy pod napięciem 230 V można przyłączać
również do sieci 220 V.

Włączanie/wyłączanie

Aby zaoszczędzić energię elektryczną, elektronarzędzie nale-
ży włączać tylko wówczas, gdy jest ono używane.

W celu

włączenia

 elektronarzędzia nacisnąć włącznik/wy-

łącznik

1

.

Ustawianie prędkości obrotowej (AdvancedCut 50)

Za pomocą pokrętła

2

 można wstępnie ustawić pożądaną

prędkość obrotową.

Wskazówki dotyczące pracy



Obróbki małych lub cienkich przedmiotów należy za-
wsze dokonywać na stabilnym podłożu.

Ciąć należy z lekkim dociskiem, aby osiągnąć wysoką jakość
linii cięcia. Dodatkowy docisk zwiększa wydajność cięcia.

Praca z szyną prowadzącą (AdvancedCut 50) (zob. rys. E)

Za pomocą szyny prowadzącej można poszerzyć podstawę i
zwiększyć w ten sposób powierzchnię oporową.

Szyna prowadząca

22

 umożliwia wykonywanie prostolinio-

wych cięć.

Szyna prowadząca 22 nie może wystawać od strony prze-
cinanego elementu.

Do pracy z użyciem szyny prowadzącej

22

 konieczny jest ad-

apter

20

. Adapter

20

 można wsunąć z obu stron i przełożyć

przez cztery otwory umieszczone w podstawie

3

. Za pomocą

dźwigni mocującej

21

 adapter

20

 można unieruchomić.

15

15

15

0

0

45

45

45

15

15

15

22,5

22,5

22,5

9

10

15

11

23

15

22,5

22,5

22,5
