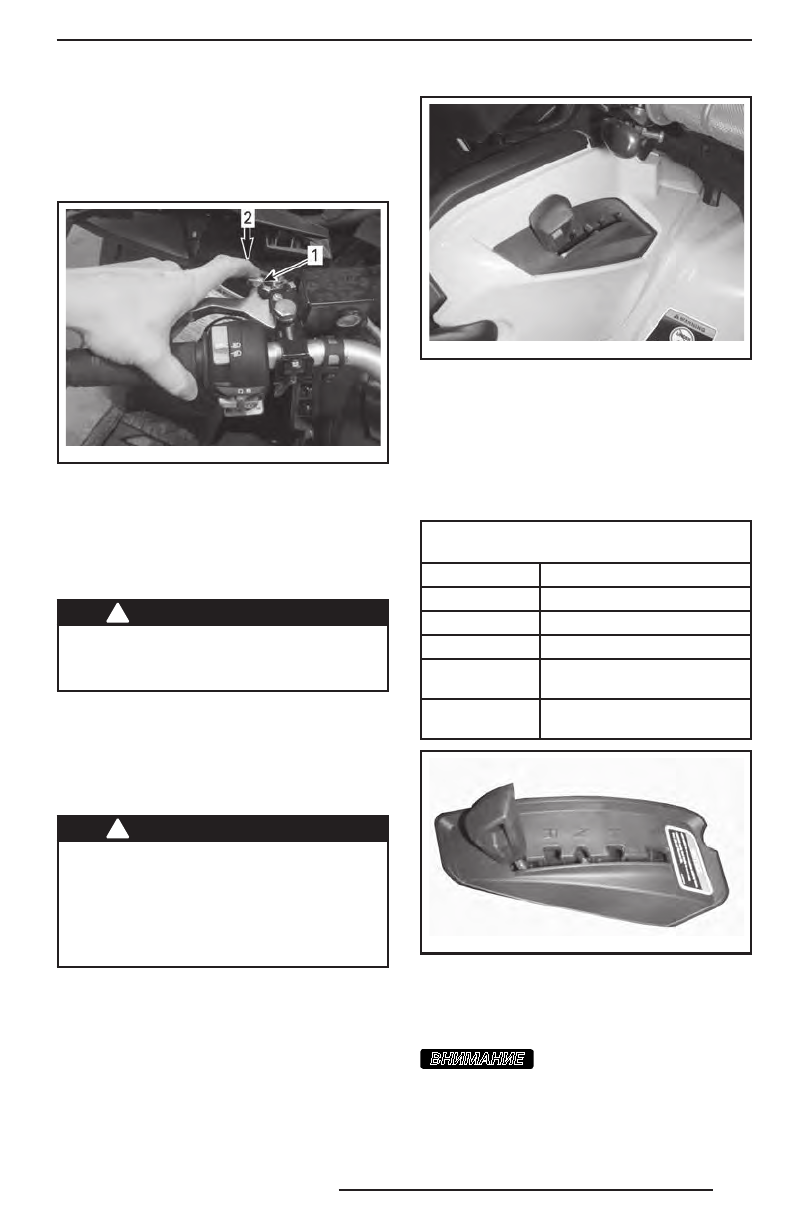

63
Включение стояночного тормоза:
Нажмите на рычаг тормоза и, удержи-
вая его, пальцем сдвиньте замок — ры-
чаг остаётся прижатым. Стояночный тор-
моз включён.
vm o20 12-0 05- 005 _a
ТИПОВОЙ ВАРИАНТ
1. Замок рычага тормоза
2. Нажать для включения стояночного тормоза
ПРИМЕЧАНИЕ:
Чтобы компенсировать
ход рычага тормоза, замок может зани-
мать различные положения.
!
ПРЕДОСТЕРЕЖЕНИЕ
Убедитесь, что когда стояночный
тормоз задействован, мотовездеход
надёжно удерживается на месте.
Выключение стояночного тормоза:
Нажмите рычаг тормоза. Замок должен
автоматически вернуться в исходное по-
ложение. Рычаг тормоза также должен
возвращаться в исходное положение.
!
ПРЕДОСТЕРЕЖЕНИЕ
Перед началом движения убеди-
тесь, что стояночный тормоз полно-
стью отключён. Тормоз, заблокиро-
ванный непрерывными нажатиями
на рычаг, может повредить детали
тормозной системы или загореться.
5) Рычаг переключения
передач
Рычаг переключения передач располага-
ется на правой стороне мотовездехода
рядом с рулевой колонкой.
vm o20 12-0 12- 010
РАСПОЛОЖЕНИЕ РЫЧАГА ПЕРЕКЛюЧЕНИЯ ПЕ-
РЕДАЧ
Рычаг используется для переключения
передач.
Рычаг переключения передач может за-
нимать одно из 5 фиксированных поло-
жений:
ПОЛОЖЕНИЯ РЫЧАГА
ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
ПОЛОЖЕНИЕ
ПЕРЕДАЧА
P
Стоянка
R
Задний ход
N
Нейтраль
H
Повышающая передача
(движение вперед)
L
Понижающая передача
(движение вперед)
vm o20 12-0 12- 036
РЫЧАГ ПЕРЕКЛюЧЕНИЯ ПЕРЕДАЧ
Прежде чем включить передачу, необхо-
димо остановить мотовездеход и приве-
сти в действие тормоза.
ВНИМАНИЕ
Конструкцией коробки
передач не предусмотрена возмож-
ность переключения передач во вре-
мя движения.
ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ
