101

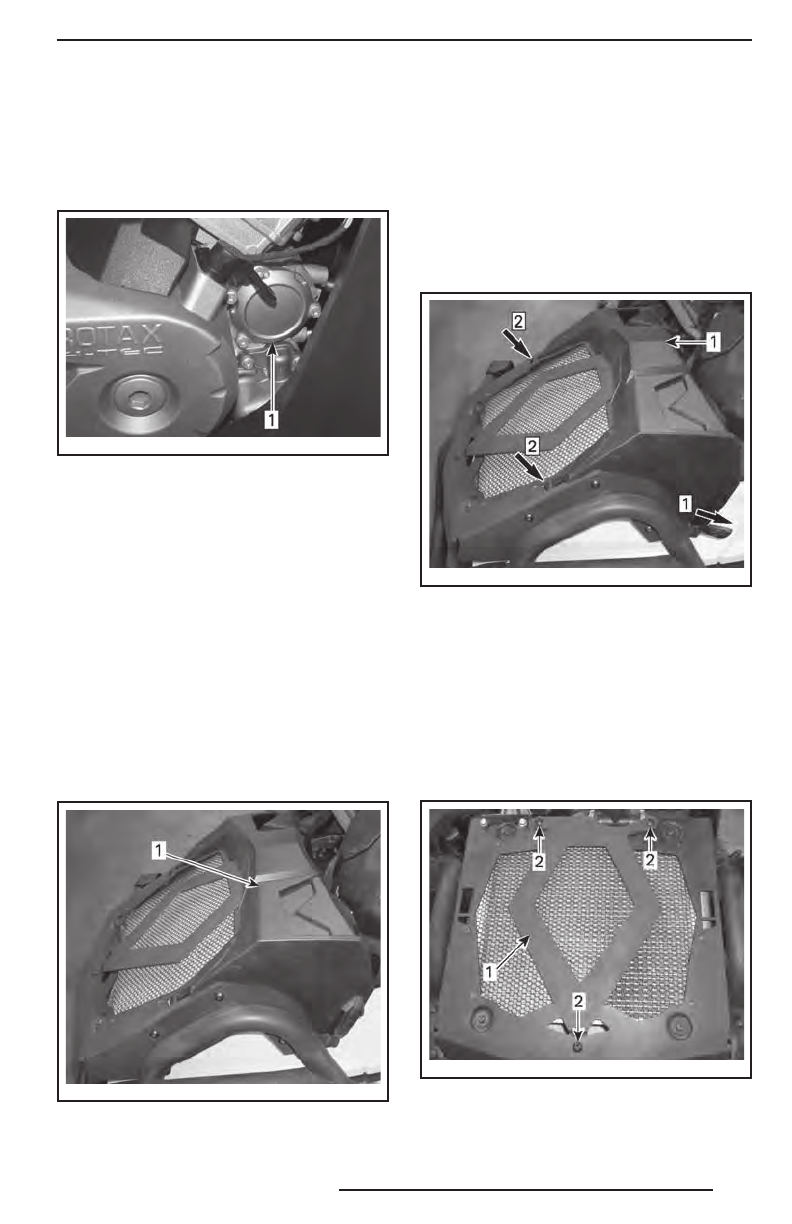

Масляный фильтр

Замена масляного фильтра

Снимите правую крышку двигателя.
Снимите крышку масляного фильтра.

vm o20 06-0 07- 020 _a

1. Крышка масляного фильтра

Извлеките фильтрующий элемент и уста-

новите новый.
Проверьте состояние и, при необходи-

мости, замените уплотнительное коль-

цо крышки.
Установите крышку масляного фильтра

на место.
Удалите подтеки масла с двигателя.

Радиатор

Проверка состояния и очистка

радиатора

Регулярно очищайте область, прилегаю-

щую к радиатору.

vm o20 13-0 09- 016 _a

ТИПОВОЙ ВАРИАНТ
1. Радиатор

Осмотрите радиатор и шланги на нали-

чие утечек или повреждений.
Чтобы получить доступ к шлангам и рас-

ширительному бачку системы охлажде-

ния двигателя, снимите крышку радиа-

тора.
Освободите  защёлки  с  обеих  сторон

крышки,  нажмите  на  два  фиксатора

и снимите крышку.

vm o20 13-0 09- 018 _a

Шаг 1: Освободите защёлки
Шаг 2: Нажмите на фиксаторы
1. Крышка радиатора

Осмотрите  пластины  радиатора.  Они

должны быть очищены от грязи, пыли,

листьев и другого мусора, препятству-

ющего нормальной работе радиатора.
Чтобы получить доступ к пластинам ра-

диатора, выверните три винта и сними-

те ромбовидную пластину.

vm o20 13-0 09- 017 _a

1. Ромбовидная пластина
2. Винты

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
