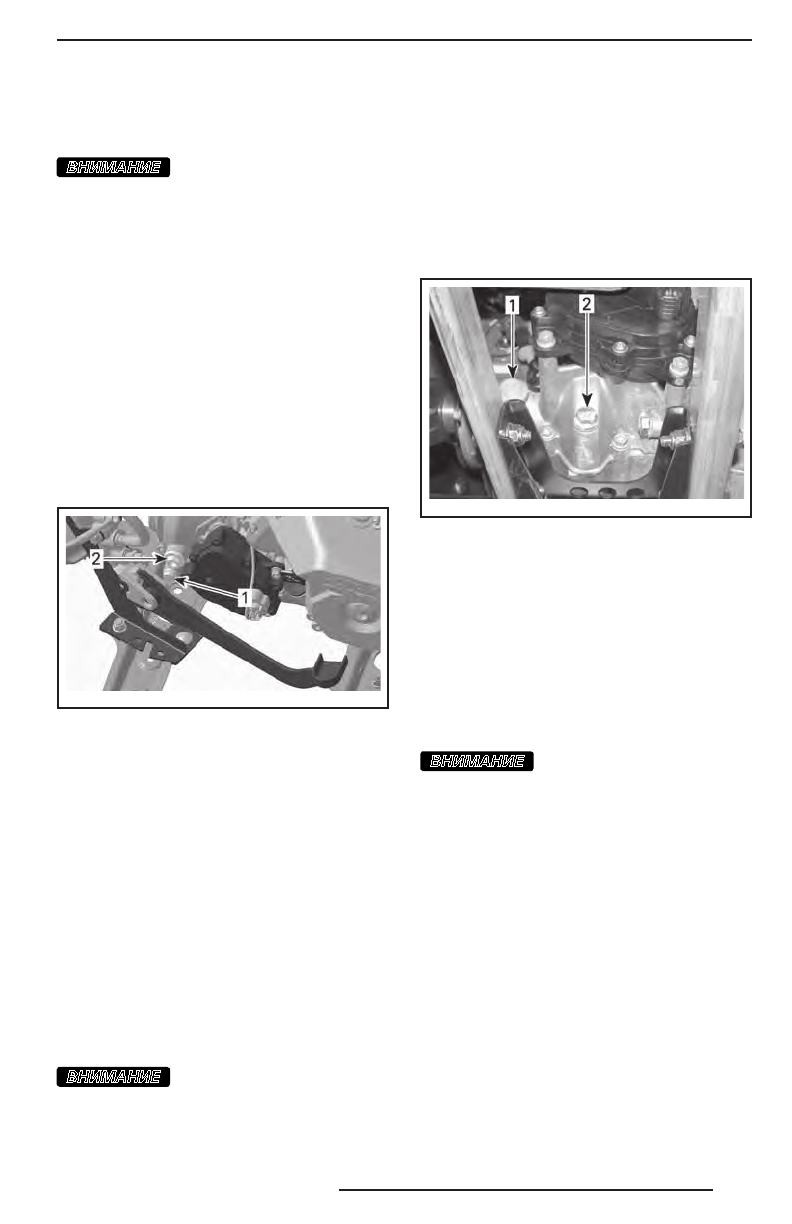

107
Масло для коробки передач
Уровень масла в коробке передач
ВНИМАНИЕ
Проверьте уровень и,
при необходимости, доведите его
до нормы. Не переливайте. Низкий
уровень масла может стать причиной
серьёзных поломок коробки передач.
Вытирайте потеки масла.
Установите мотовездеход на ровной го-
ризонтальной площадке.
Установите рычаг переключения пере-
дач в положение «NEUTRAL».
Приведите в действие стояночную тор-
мозную систему.
Проверьте уровень масла, вывернув
пробку из отверстия для проверки уров-
ня масла. Проверка осуществляется
на холодном, остановленном двигателе.
vm o20 12-0 12- 057 _a
1. Пробка сливного отверстия
2. Пробка отверстия для проверки уровня масла
Уровень масла должен доходить до ниж-
ней кромки отверстия для проверки
уровня масла.
При необходимости доливайте масло,
пока оно не начнёт вытекать через от-
верстие для проверки уровня масла.
Рекомендуемое масло для
коробки передач
Используйте XPS SYNTHETIC GEAR OIL
(75W140) (P/N 293 600 140).
Если рекомендуемое масло недоступ-
но, используйте трансмиссионное мас-
ло 75W140, которое отвечает требова-
ниям классификации API GL-5.
ВНИМАНИЕ
Использование других
сортов масел не допускается. Не сме-
шивайте разные сорта масел.
Замена масла в коробке передач
Установите мотовездеход на ровной го-
ризонтальной площадке.
Очистите поверхности, прилегающие
к отверстиям для слива и проверки уров-
ня масла.
Выверните пробку отверстия для сли-
ва масла.
vm o20 06-0 07- 018 _a
1. Пробка отверстия для проверки уровня масла
2. Пробка отверстия для слива масла
ПРИМЕЧАНИЕ:
Для полного слива мас-
ла установите домкрат под левую под-
ножку мотовездехода и наклоните его
на правый борт. После слива масла за-
верните сливную пробку и верните
мотовездеход в нормальное положение.
Залейте в коробку передач масло XPS
SYNTHETIC GEAR OIL (75W 140) (P/N 293
600 140) или аналогичное.
ВНИМАНИЕ
Использование других
сортов масел не допускается. Не сме-
шивайте разные сорта масел.
Уровень масла должен доходить до ниж-
ней кромки отверстия для проверки
уровня масла.
При необходимости доливайте масло,
пока оно не начнёт вытекать через от-
верстие для проверки уровня масла.
Установите пробку отверстия для про-
верки уровня масла.
Трос дроссельной заслонки
Смазка троса дроссельной заслонки
Трос дроссельной заслонки необходимо
смазывать смазкой CABLE LUBRICANT
(P/N 293 600 041) или аналогичной
по смазывающим свойствам.
