113
ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЕЙ
В ЗАДНЕЙ ЧАСТИ МОТОВЕЗДЕХОДА
№
НАЗНАЧЕНИЕ
НОМИНАЛ
F1 Главный
30 A
F2 Вентилятор/дополни-
тельное оборудование
40 A
F3
Динамический усили-
тель рулевого управле-
ния (DPS) и подвеска
с пневмоподкачкой (ACS)
40 A
Световые приборы
!
ОСТОРОЖНО Перед заменой неис-
правной лампы поверните ключ зажи-
гания в положение «OFF» (выкл.).
После замены перегоревшей лампы обя-
зательно проверьте работоспособность
соответствующего светового прибора.

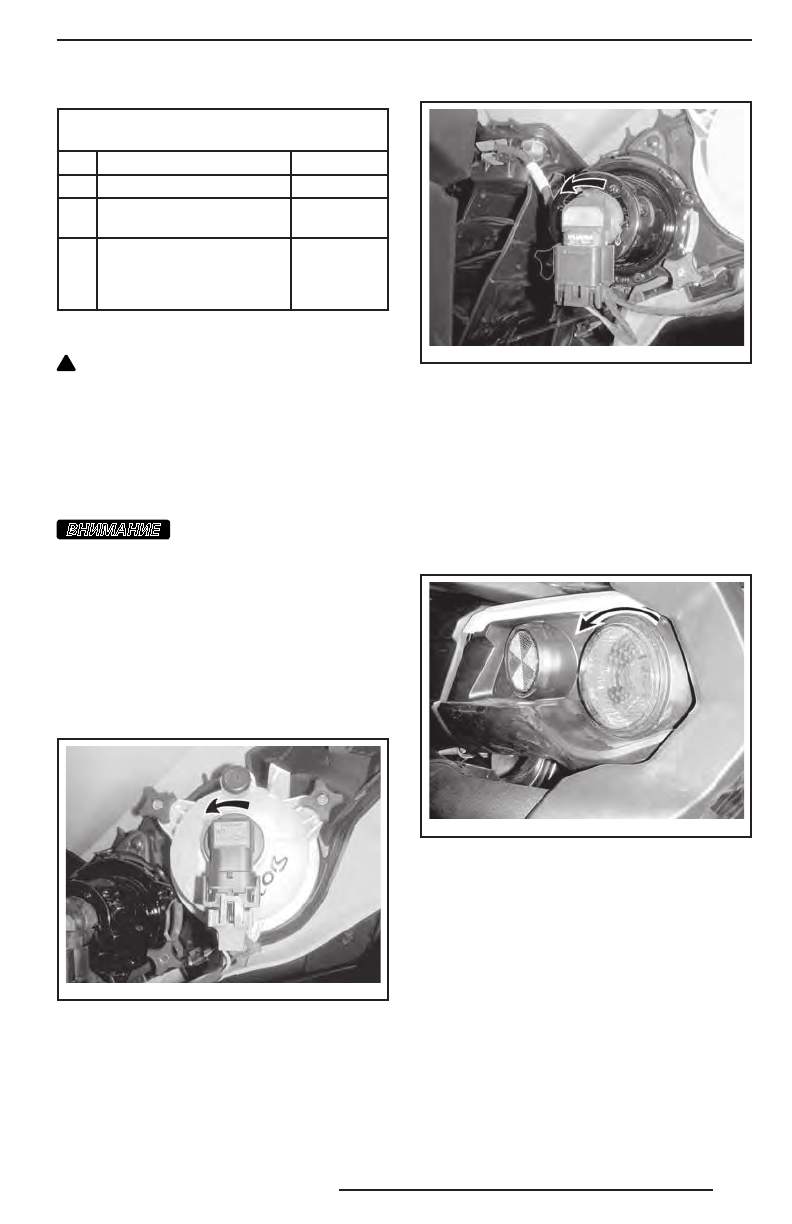

Замена ламп головного света
ВНИМАНИЕ
Не прикасайтесь пальца-
ми к колбе галогенной лампы, так как
это сокращает срок её службы. Остав-
ленные на лампе следы пальцев сотри-
те изопропиловым спиртом, который
не образует плёнку на её поверхности.
Отсоедините электрический разъем
от лампы.
Поверните лампу против часовой стрел-
ки, чтобы снять её с корпуса.
vm o20 12-0 12- 059 _a
vm o20 12-0 12- 060 _b
Извлеките лампу.
Установка производится в порядке, об-
ратном снятию.
Проверьте работоспособность фар.
Замена лампы заднего фонаря/
стопсигнала
Поверните фонарь против часовой
стрелки, чтобы извлечь его из корпуса.
vm o20 12-0 12- 061 _a
ЧТОБЫ СНЯТЬ, ПОВЕРНИТЕ ФОНАРЬ ПРОТИВ
ЧАСОВОЙ СТРЕЛКИ
Снимите задний фонарь.
Отсоедините электрический разъем
от лампы.
Поверните лампу против часовой стрел-
ки, чтобы извлечь её из фонаря.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
