61
ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ
1) Рычаг дроссельной
заслонки
Рычаг дроссельной заслонки располага-
ется на правой стороне руля.
Нажатие на рычаг вперед приводит
к увеличению оборотов двигателя на вы-
бранной передаче.
При полном отпускании рычага двига-
тель должен автоматически переходить
в режим холостого хода, а скорость мо-
товездехода должна плавно снижаться.

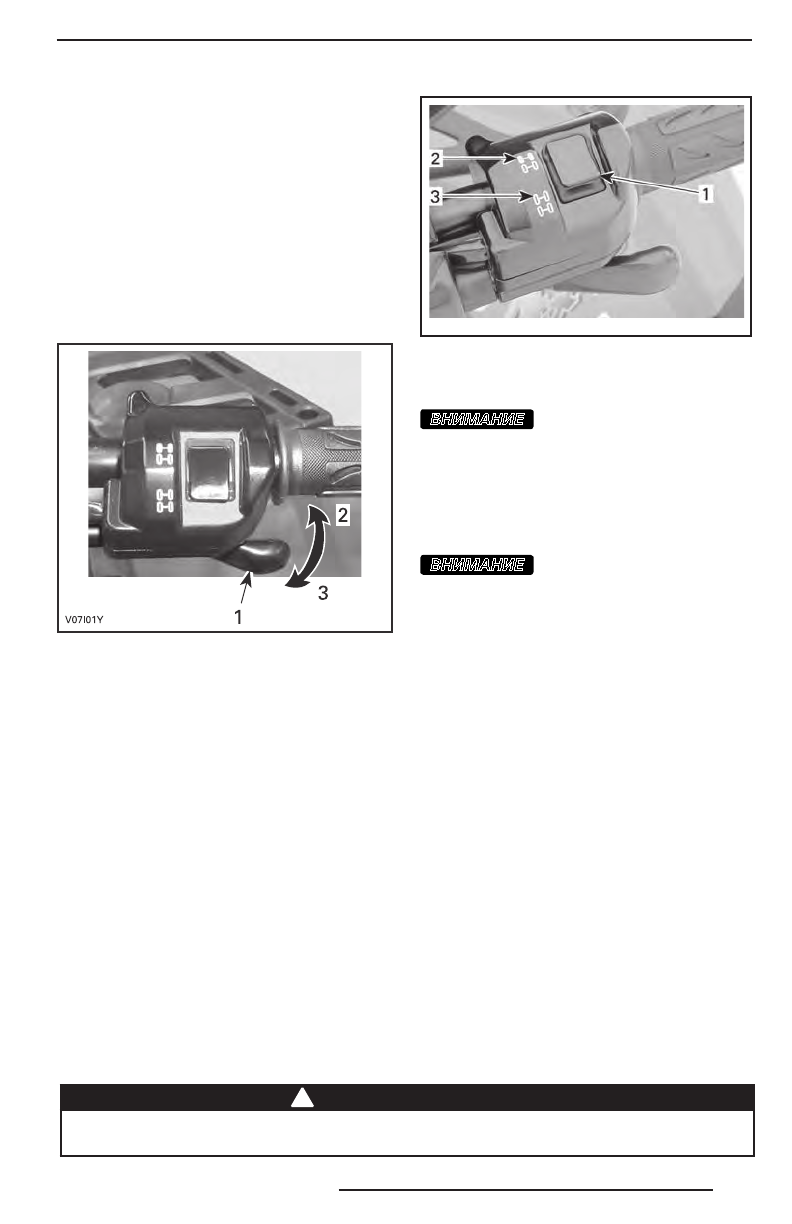

ТИПОВОЙ ВАРИАНТ
1. Рычаг дроссельной заслонки
2. Ускорение
3. Замедление
2) Селектор 2WD/4WD
Селектор 2WD/4WD располагается
на правой стороне руля.
Селектор служит для переключения
режимов работы трансмиссии: 2WD
и 4WD.
vm o20 08-0 19- 005 _b
ТИПОВОЙ ВАРИАНТ
1. Селектор
2. Положение 2WD
3. Положение 4WD
ВНИМАНИЕ
Переключение режимов
работы трансмиссии 2WD/4WD осу-
ществляется только на остановлен-
ном мотовездеходе. В противном слу-
чае мотовездеходу могут быть причи-
нены серьёзные механические по-
вреждения.
ВНИМАНИЕ
Если задние колеса про-
буксовывают, отпустите рычаг дрос-
сельной заслонки и дождитесь, когда
двигатель перейдёт на холостые обо-
роты, прежде чем включать режим
4WD.
Режим 4WD включается нажатием
на нижнюю часть селектора.
При чтении настоящего Руководства необходимо помнить:
!
ПРЕДОСТЕРЕЖЕНИЕ
Информирует о потенциально опасных ситуациях, которые могут стать при-
чиной получения серьёзной травмы или привести к летальному исходу.
