20

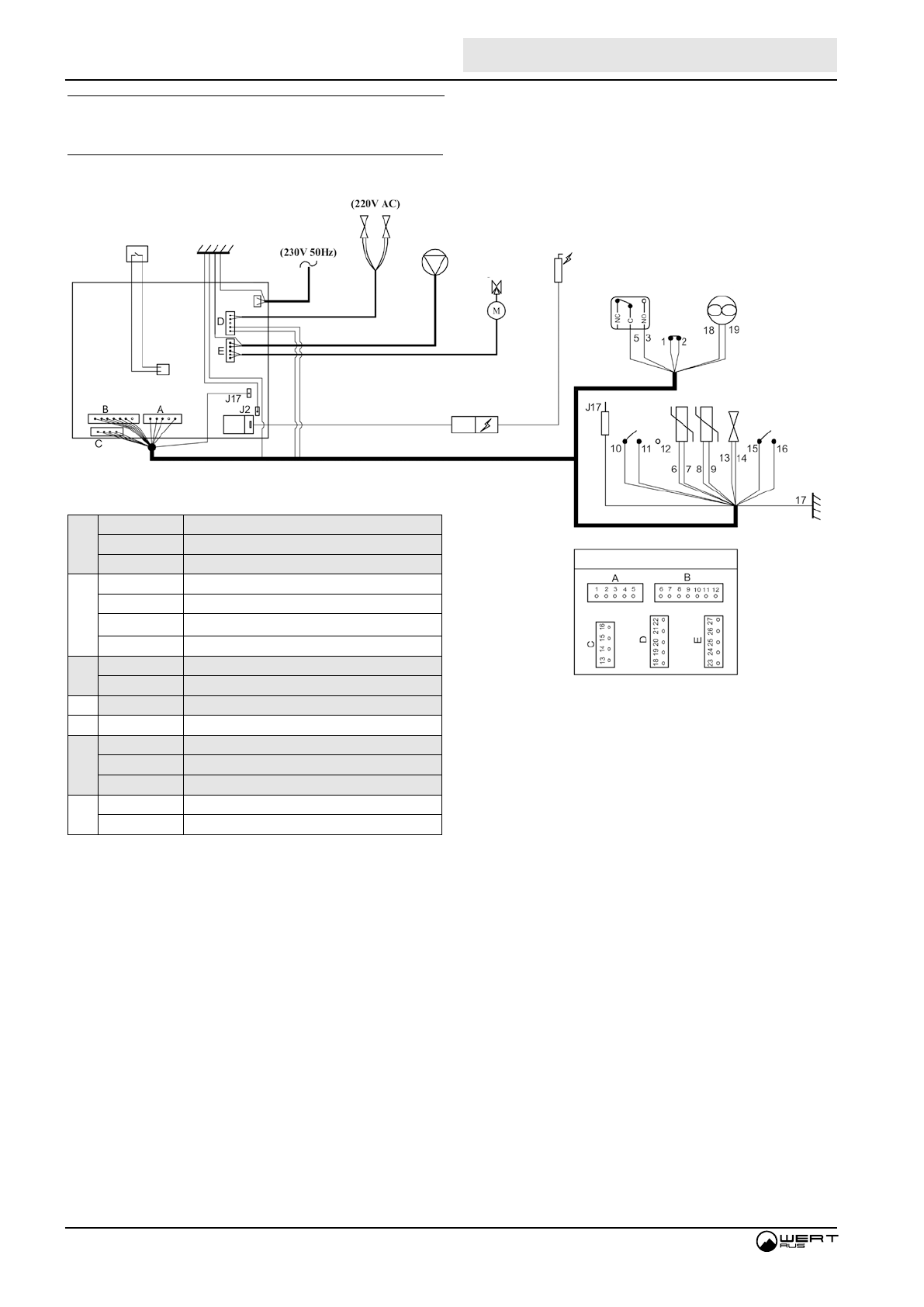

Принципиальная электрическая схема
А
1-2
Предохранительный термостат
3-5
Реле давления воздуха
4
—
В
6-7
Датчик температуры ОВ
8-9
Датчик температуры ГВС
10-11
Датчик протока
12
—
С
13-14
Модулирующий газовый клапан (17 V DC)
15-16
Реле давления воды
17
Заземление корпуса котла
J2
-
Заземление
D
18-19
Вентилятор
20
—
21-22
Газовый клапан (220 V AC)
E
23-24-25
3-ходовой кран
26-27
Насос
Рис. 24. Электрическая схема
11 Принципиальная электрическая схема
Соединения
Электрод
розжига
и ионизации
3-ходовой
клапан
Насос
Вентилятор
Датчик давления
воздуха
Газовый клапан
Предохранительный
термостат
Содержание
- 3 Указания общего характера
- 4 Общие указания по технике безопасности; Во избежание несчастных случаев и выхода из строя аппа-; При проведении работ соблюдайте
- 5 Режим отопления; Включение; Запрещается подключать к источнику электро-; Включение и выключение котла
- 6 котла
- 7 Регулировка давления воды в системе отопления; Монтаж
- 9 Доступ к электрической клеммной панели; Рис. 9. Расположение контактов для подключения термостата; воздуха/удаления продуктов сгорания
- 10 Подсоединение с помощью раздельных труб; Рис. 12. Пример систем дымоудаления собранных с помощью раз-; В помещении установки котла должна быть; Рис. 13. Переходник с коаксиальной системы дымоудаления Ø 60/100
- 11 Таблица 2. Диафрагмы для раздельных дымоходов.; Подсоединения к коллективным дымоходам; Рис. 15. Примеры систем дымоудаления собранных с помощью раз-; коаксиальных труб
- 12 Раздел для сервисных специалистов; Уход и техническое обслуживание
- 13 и способы их устранения; Перегрев котла (более
- 14 О О О; О О
- 16 Таблица 6. Функция перемычек
- 17 Общая схема и основные элементы котла; Рис. 21. Общая схема и основные элементы котла
- 18 Гидравлическая схема котла
- 19 0 Технические характеристики
- 20 1 Принципиальная электрическая схема
- 21 2 Гарантийные обязательства
