15

Раздел для сервисных специалистов

6.2  Настройка котла по давлению газа

•

Отключите электропитание котла.

•

Открутите два винта в нижней части корпуса котла и снимите

переднюю крышку, затем открутите два винта, которые расположе-

ны на углах панели управления и поверните ее на петлях, для полу-

чения доступа к газовому клапану.
•

Подключите  газовый  манометр  к  штуцеру  замера  давления

газа «6» на выходе из  газового клапана (см. рис. 18).
•

Снимите защитный колпачок «1».

•

Возобновите электропитание котла.

6.2.1   Регулировка максимальной мощности

  котла

•

Запустите  котел  на  максимальной  мощности,  открыв  кран  с

горячей водой (ГВС).
•

Отрегулируйте  максимальное  давление  газа  гайкой  «2»,  по-

ворачивая ее по часовой стрелке для увеличения и против часовой

для  уменьшения  давления,  необходимые  значения  приведены  в

таблице 7.

6.2.2  Регулировка минимальной мощности

  котла

•

Отсоедините один из проводов с клеммы модулирующей ка-

тушки газового клапана (поз. 4 – рис. 18).
•

Отрегулируйте  минимальное  давление  газа  винтом  «3»,  по-

ворачивая его по часовой стрелке для увеличения и против часовой

для  уменьшения  давления,  придерживая  гайку  «2»,  необходимые

значения приведены в таблице 7.
•

Подсоедините  провод,  снятый  ранее  с  клеммы  модулирую-

щей катушки газового клапана.
•

Убедитесь, что максимальное давление газа не изменилось.

•

Установите защитный колпачок «1».

6.2.3  Регулировка максимальной мощности


  котла в режиме отопления

Данная  настройка  возможна  только  после  вы-

полнения регулировок п. 6.2.1 и п. 6.2.2

Запрещается подвергать газовый клапан

давлению более 150 мбар. При более высоком

испытательном давлении возможно поврежде-

ние газового клапана, что может привести к

опасности взрыва, удушения и отравления. При

испытании давлением газовой линии должен

быть закрыт газовый шаровой клапан на

газовом котле.

2

1

4

5

3

6

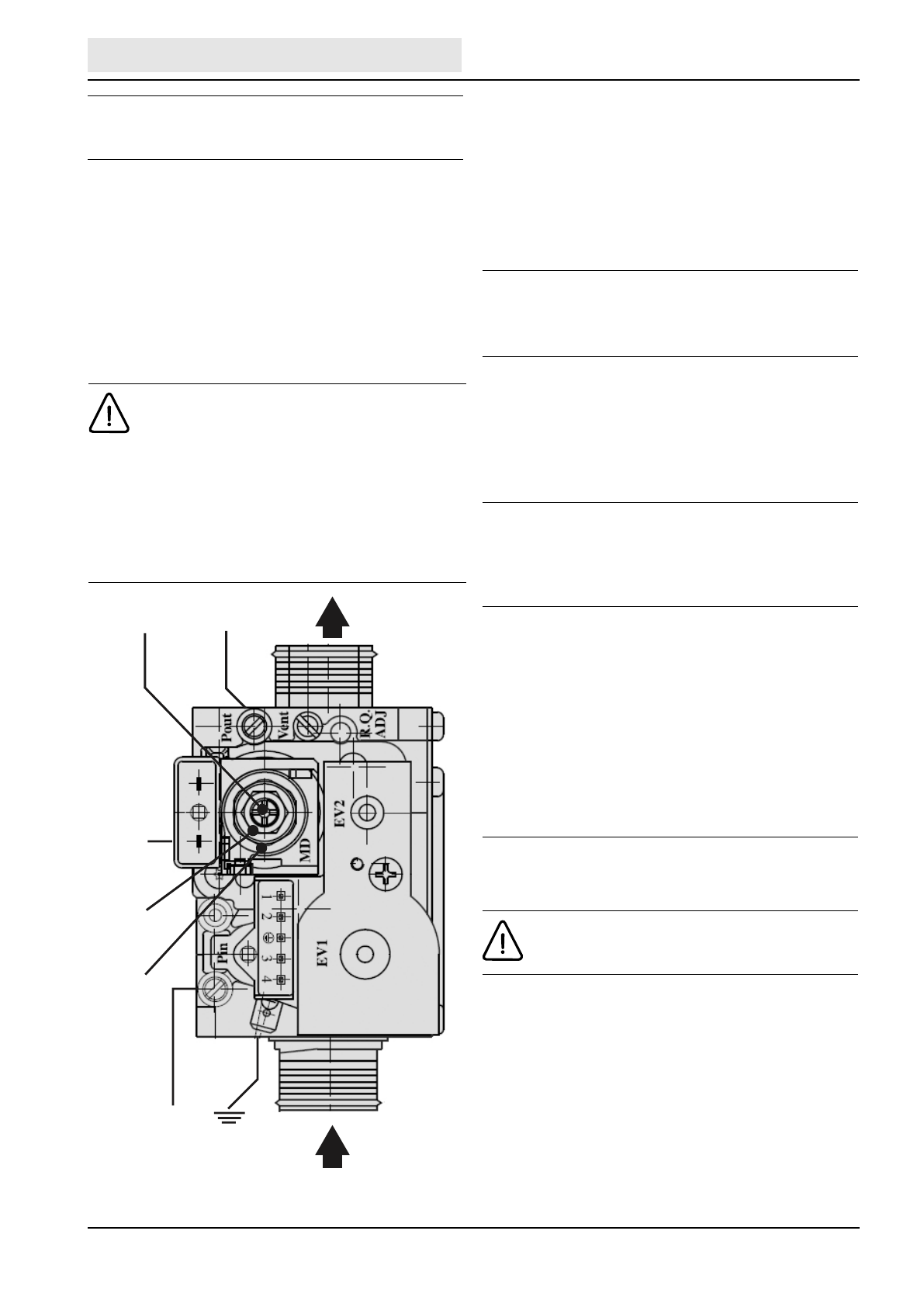

Рис. 18. Газовый клапан.

1 – защитный колпачок;
2 – гайка регулировки максимального давления газа;
3 – винт регулировки минимального давления газа;
4 – клемма модулирующей катушки газового клапана;
5  –  точка  подключения  газового  манометра  для  замера  давления

газа на входе газового клапана;
6  –  точка  подключения  газового  манометра  для  замера  давления

газа на выходе из газового клапана.
