13
Регулировку котла, его переналадку и техни-
ческое обслуживание могут проводить только
сервисные специалисты организации, имеющей
соответствующую лицензию на проведение дан-
ного вида работ. Специалисты должны быть ат-
тестованы и иметь необходимые разрешения и
документы, подтверждающие их квалификацию.
Уход и техническое обслуживание
Пользователям и людям, не имеющим необхо-
димых разрешений и документов для работы с
газовым оборудованием, категорически запре-
щаются любые манипуляции с котлом, связан-
ные с его настройкой по давлению газа (регули-
ровкой по мощности), переналадкой на другой
вид (тип) газа и с его техническим обслужива-
нием. В случае нарушения данного запрета,
гарантийные
обязательства,
кото-
рые
производитель
(дилер)
должен
соблюдать во время гарантийного срока экс-
плуатации котла, будут прекращены, а гаран-
тия на котел утрачена.

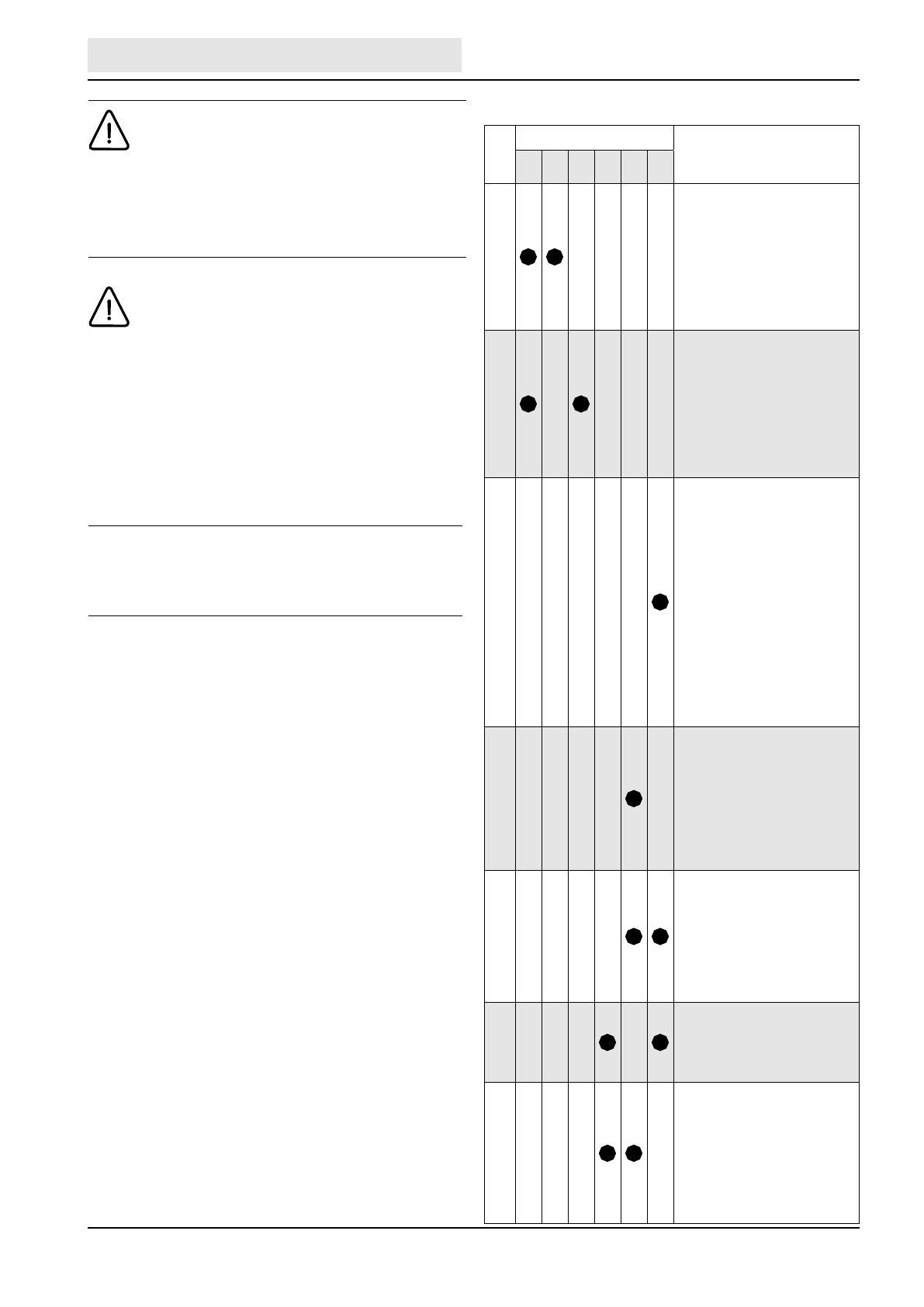

6.1 Коды ошибок, неисправности
и способы их устранения
В котле установлена система самодиагностики, в случае воз-
никновения неисправности начинает мигать световая ин-
дикация (поз. 8 - рис. 1). Часть ошибок вызывает выклю-
чение котла. В этом случае пользователь должен вручную
перезагрузить котел. Для этого нажмите на кнопку «Сброс» (поз. 6
- рис. 1) и держите ее нажатой в течении 5 секунд. Другие ошибки вы-
зывают временное отключение котла с автоматическим включением
после того, как величина, вызвавшая ошибку, вернется в допустимые
пределы.
Если ошибка не может быть устранена самостоятельно, обратитесь
к квалифицированному специалисту.
№
ошибки
Индикатор неисправности
Описание
30 40 50 60 70 80
1
•
•
О О О О
Сбой в работе платы управ-
ления
• Проверьте отсутствие потен-
циала на корпусе котла;
• Проверьте качество зазем-
ления. На корпусе котла не
должно быть потенциала;
• Замените плату.
2
•
О
•
О О О
Сбой в работе платы управ-
ления
• Проверьте отсутствие потен-
циала на корпусе котла;
• Проверьте качество зазем-
ления. На корпусе котла не
должно быть потенциала;
• Замените плату.
3
О О О О О
•
Перегрев котла (более
102
0
С)
(Биметаллический датчик по
перегреву
срабатывает при температуре
102 °С и блокирует работу
котла);
• Неисправны или некорректно
работает датчик по перегреву
котла;
• Воздух в системе отопления;
• Недостаточная циркуляция
теплоносителя в системе ото-
пления.
4*
О О О О
•
О
Нагрев котла более 89°С
(Информация считывается с
датчика температуры ОВ);
• Воздух в системе отопления;
• Недостаточная циркуляция
теплоносителя в системе ото-
пления.
5
О О О О
•
•
Нет сигнала о наличии пла-
мени (нет розжига)
•
Газ не поступает на горелку;
• Неисправен или некорректно
работают электроды розжига и
ионизации;
• Неисправна плата управления.
6*
О О О
•
О
•
Функция антизамерзания (1)
Температура в системе упала
ниже 7
0
С (включается насос).
7*
О О О
•
•
О
Функция антизамерзания (2)
Температура в системе отопле-
ния упала ниже 4
0
С. Включа-
ется горелка. Как только тем-
пература достигнет 25
0
С котел
вернется в обычный режим
работы.
Табл. 5. Расшифровка кодов ошибок
